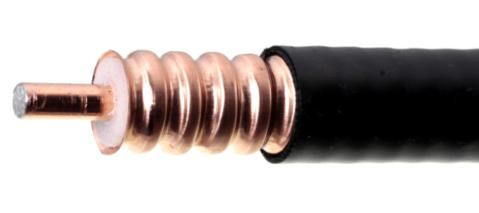

LCF 12-50 J Cellflex Kabel mit halogenfreier Außenhaut



LCF 12-50 J-Kabel sind abriebfest
                             halogenfrei
                             nicht korrosiv
                             UV-beständig
  und erfüllen die Anforderungen nach
                             IEC 60754-1  IEC 60754-2

1/2 Zoll Cellflex Kabel ist ein 50 Ohm Koaxialkabel mit extrem niedrigen Dämpfungswerten.
Die übertragbare Leistung wird von kaum einem anderen Kabel in dieser Größenordnung übertroffen.


Bei dem LCF 12-50 handelt es sich um ein Koaxkabel mit einem geriffelten Schaumdielektrikum.
Die Kabelgröße beträgt 1/2 Zoll.

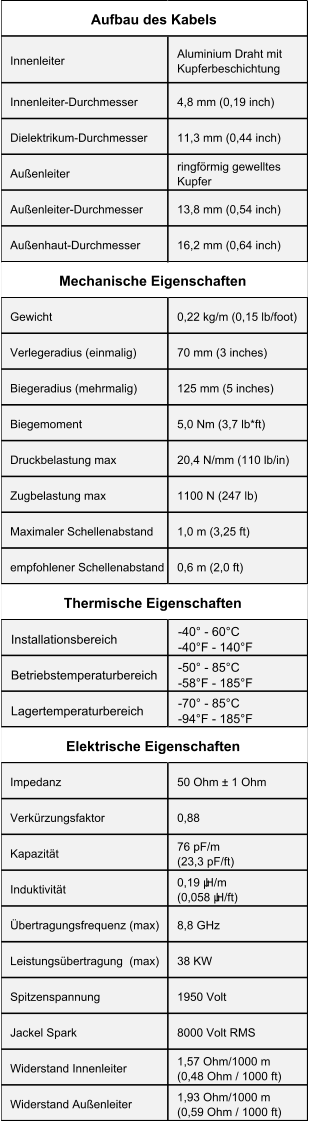

Aufbau des Kabels

Innenleiter

Aluminium Draht mit Kupferbeschichtung

Innenleiter-Durchmesser

4,8 mm               (0,19 inch)

Dielektrikum-Durchmesser

11,3 mm             (0,44 inch)

Außenleiter

ringförmig gewelltes Kupfer

Außenleiter-Durchmesser

13,8 mm             (0,54 inch)

Außenhaut-Durchmesser

16,2 mm             (0,64 inch)

Mechanische Eigenschaften

Gewicht

0,22 kg/m           (0,15 lb/foot)

Verlegeradius (einmalig)

70 mm                (3 inches)

Biegeradius (mehrmalig)

125 mm              (5 inches)

Biegemoment

5,0 Nm                (3,7 lb*ft)

Druckbelastung max

20,4 N/mm         (110 lb/in)

Zugbelastung max

1100 N               (247 lb)

Maximaler Schellenabstand

1,0 m                  (3,25 ft)

empfohlener Schellenabstand

0,6 m                  (2,0 ft)

Thermische Eigenschaften

Installationsbereich

-40° - 60°C           -40°F - 140°F

Betriebstemperaturbereich

-50° - 85°C           -58°F - 185°F

Lagertemperaturbereich

-70° - 85°C           -94°F - 185°F

Elektrische Eigenschaften

Impedanz

50 Ohm ± 1 Ohm

Verkürzungsfaktor

0,88

Kapazität

76 pF/m               (23,3 pF/ft)

Induktivität

0,19 μH/m            (0,058 μH/ft)

Übertragungsfrequenz (max)

8,8 GHz

Leistungsübertragung  (max)

38 KW

Spitzenspannung

1950 Volt

Jackel Spark

8000 Volt RMS

Widerstand Innenleiter

1,57 Ohm/1000 m    (0,48 Ohm / 1000 ft)

Widerstand Außenleiter

1,93 Ohm/1000 m    (0,59 Ohm / 1000 ft)

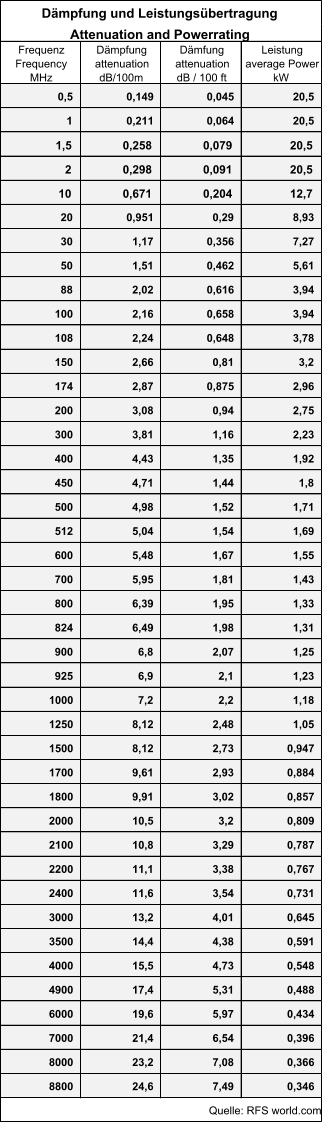

Dämpfung und Leistungsübertragung
Attenuation and Powerrating

Frequenz Frequency
MHz

Dämpfung attenuation
dB/100m

Dämfung attenuation
dB / 100 ft

Leistung average Power kW

0,5 0,149 0,045 20,5
1,0 0,211 0,064 20,5
1,5 0,258 0,079 20,5
2,0 0,298 0,091 20,5
10 0,671 0,204 12,7
20 0,951 0,290 8,93
30 1,17 0,356 7,27
50 1,51 0,462 5,61
88 2,02 0,616 3,94
100 2,16 0,658 3,94
108 2,24 0,648 3,78
150 2,66 0,810 3,20
174 2,87 0,875 2,96
200 3,08 0,940 2,75
300 3,81 1,16 2,23
400 4,43 1,35 1,92
450 4,71 1,44 1,80
500 4,98 1,52 1,71
512 5,04 1,54 1,69
600 5,48 1,67 1,55
700 5,95 1,81 1,43
800 6,39 1,95 1,33
824 6,49 1,98 1,31
900 6,80 2,07 1,25
925 6,90 2,10 1,23
1000 7,20 2,20 1,18
1250 8,12 2,48 1,05
1500 8,12 2,73 0,947
1700 9,61 2,93 0,884
1800 9,91 3,02 0,857
2000 10,5 3,20 0,809
2100 10,8 3,29 0,787
2200 11,1 3,38 0,767
2400 11,6 3,54 0,731
3000 13,2 4,01 0,645
3500 14,4 4,38 0,591
4000 15,5 4,73 0,548
4900 17,4 5,31 0,488
6000 19,6 5,97 0,434
7000 21,4 6,54 0,396
8000 23,2 7,08 0,366
8800 24,6 7,49 0,346
Quelle: RFS world.com
