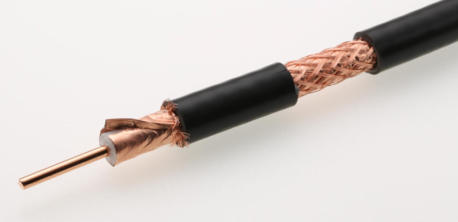

Koaxialkabel H 2000 Flex® FRNC (halogenfrei)
(FRNC = Flame retardant non conterminating)

HF-Kabel gemäß EN 50117-1 und IEC 61196-1
Flammwidrigkeit gemäß IEC 60332-1-2
sowie EN 60332-3-22

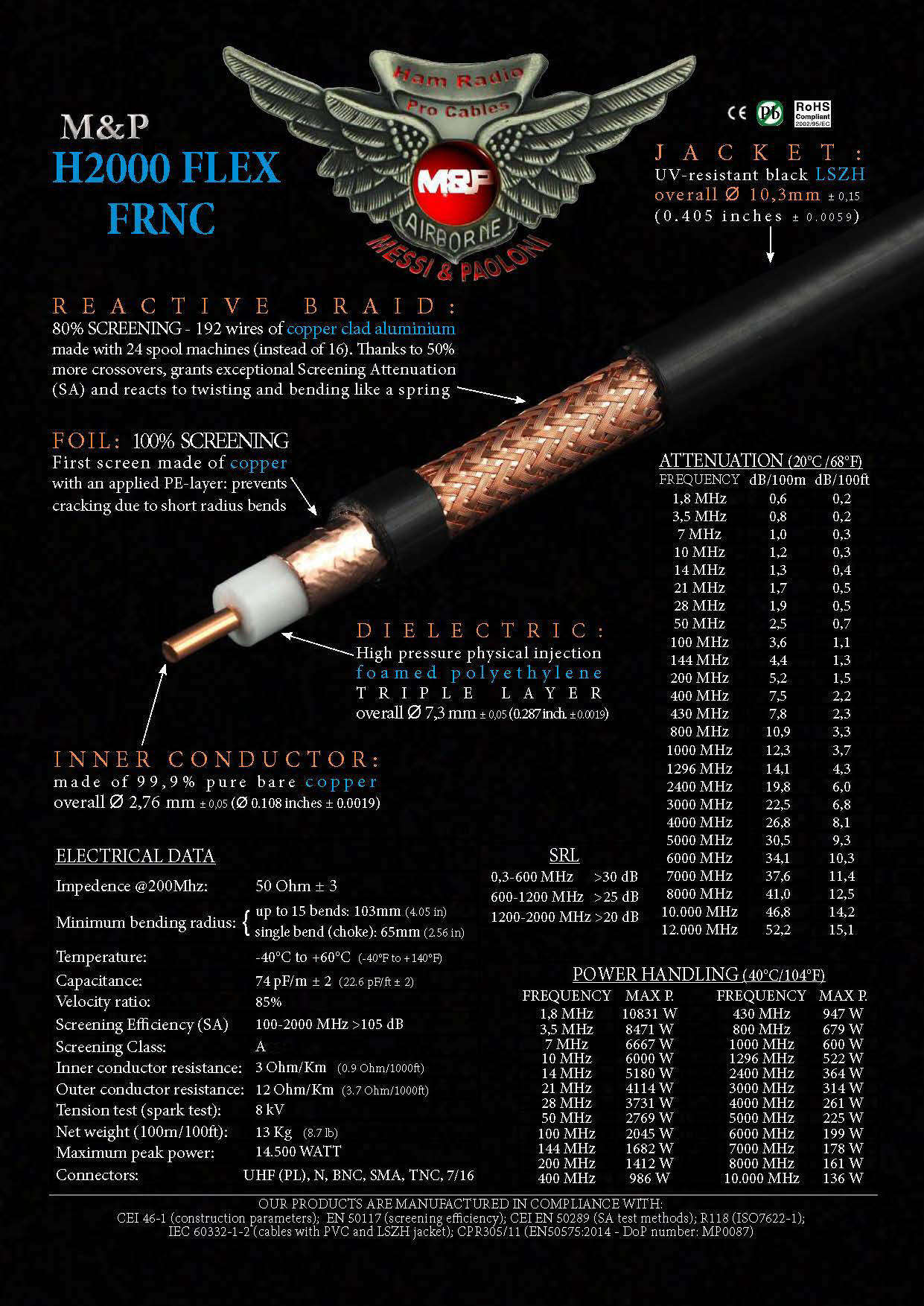

Datenblatt des Herstellers


... und für die Erdung    KMT 11

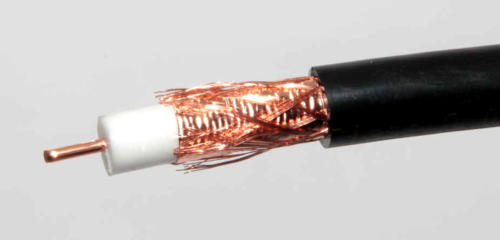

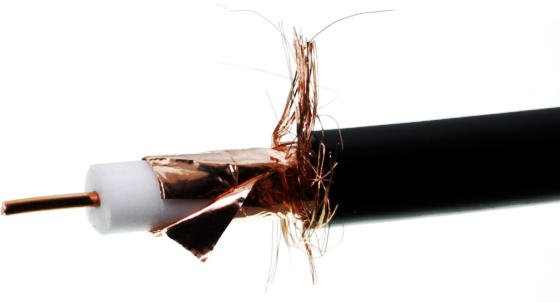

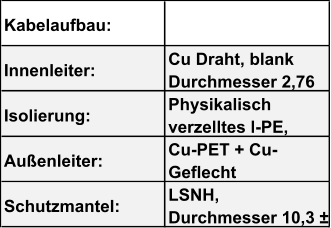

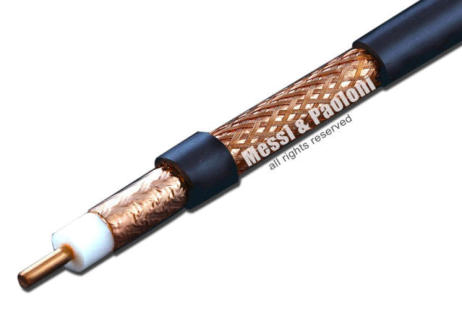

Kabelaufbau:
Innenleiter: Cu Draht, blank Durchmesser 2,76± 0,03
Isolierung:  Physikalisch verzelltes l-PE, Durchmesser 7,15 ± 0,2 mm
Außenleiter:  Cu-PET + Cu-Geflecht
Schutzmantel:   LSZH,  Durchmesser 10,3 ±  0,3 mm

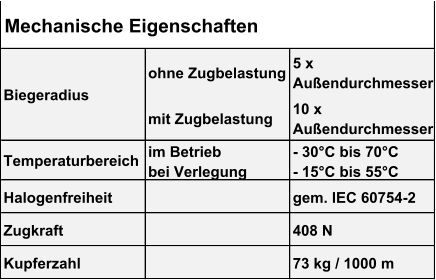

Mechanische Eigenschaften
Biegeradius ohne Zugbelastung
mit Zugbelastung		 5 x Außendurchmesser
10 x Außendurchmesser
Temperaturbereich im Betrieb
bei Verlegung		 - 30°C bis 70°C
- 15°C bis 55°C
Halogenfreiheit   gem.  siehe oben
Zugkraft   408 N
Kupferzahl   73 kg / 1000 m

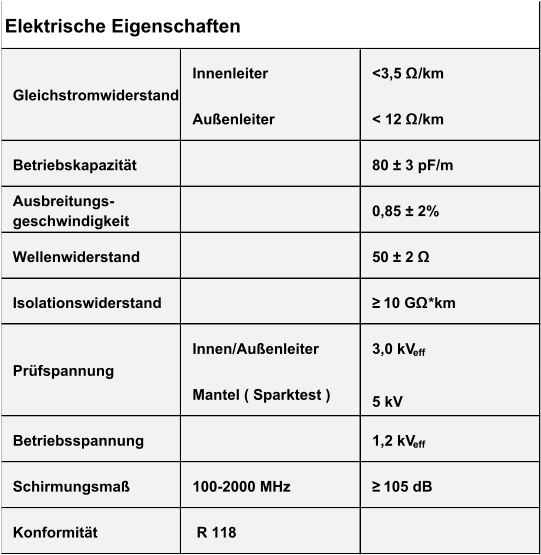

Elektrische Eigenschaften
Gleichstromwiderstand Innenleiter
Außenleiter		 <3,5 Ω/km
< 12 Ω/km
Betriebskapazität   80 ± 3 pF/m
Ausbreitungsgeschwindigkeit   83 ± 2%
Wellenwiderstand   50 ± 2 Ω
Isolationswiderstand   ≥ 10 GΩ*km
Prüfspannung Innen/Außenleiter
Mantel ( Sparktest )		 3,0 kVeff
5 kV
Betriebsspannung   1,2 kVeff
Schirmungsmaß 100-2000 MHz >105 dB

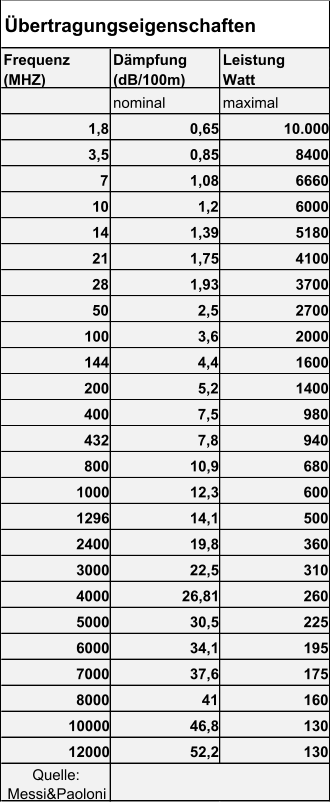

Übertragungseigenschaften

Frequenz
(MHZ)

Dämpfung
(dB/100m)

 Leistung
Watt
nominal maximal

   5

 1,3
50 2,7 2800
100 4,0
144 4,8 1600
200 5,7
400 8,4

432

 8,5 900
600 10,5
800 12,3
1000 14,0
1296 15,7 500
1350 16,7
1750 19,5
2150 22,1
2400 21,5
5000 32,67 300
10000 54,0 200



Verfügbare Steckverbinder für H 2000 FRNC

Rückflussdämpfung dB
max. 3 Spitzen zulässig kleiner als 4 dB
Frequenz MHz
5 - 30 =/> 26

30 - 470

 =/> 26

470 - 862

 =/> 22

862 - 2400

 =/> 18



Quelle: Draka, Belden





... und zum zusätzlichen Abdichten am Antenneneingang empfehlen wir
Verschweißband, selbstvulkanisierend, UV-beständig, 1,5 m lang, 19 mm breit.
