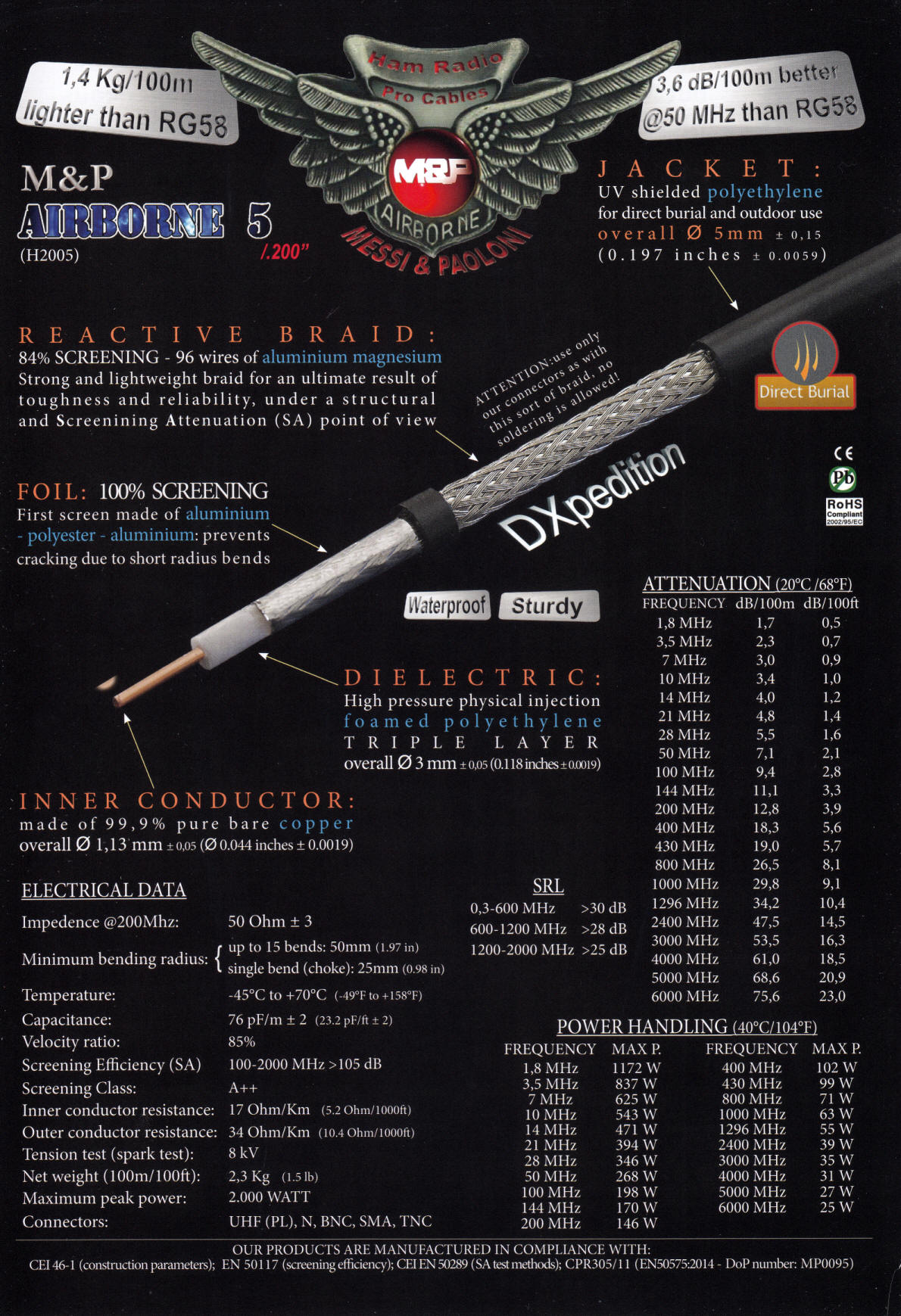

HF-Kabel H 2005 PE
|
H
2005 ein neues außergewöhnliches Koaxialkabel aus dem Hause M&P Stefano Messi: "Die Unübertrefflichkeit der Kabel ist unsere Aufgabe" |
|
| H 2005 | ein neues 50 Ohm Koaxialkabel mit Ø 5 mm |
| H 2005 | unser neues Produkt nicht nur für mobile und portable Anwendungen |
| H 2005 | ein doppelt abgeschirmtes Koaxialkabel Kabel hohem Schirmungsmaß 100-2000 MHz >105 dB |
| H 2005 | A++ |
| H 2005 | unser
besonderes 5 mm-Kabel - 1,4 kg / 100 m leichter als das klassische RG 58 CU |
| H 2005 | unser 5 mm-Kabel - 3,6 dB / 100 m @ 50 MHz weniger als beim klassischen RG 58 CU |
| H 2005 |
ist ein Koaxkabel für den Frequenzbereich von DC bis 6 GHz. Dieses neue Produkt kann in Sende- und Empfangsanlagen der drahtlosen Nachrichtentechnik sowie im gesamten Bereich der kommerziellen Hochfrequenztechnik und Elektronik eingesetzt werden. |
| H 2005 | ist rotortauglich. |
| H 2005 | ist uv-beständig. |
| H 2005 | ist aufgrund seines hohen Schirmungsmaßes (> 105 dB 100 bis 2000 MHz) ideal für den Einsatz im Labor, im Funk-Shack oder sonstigen geschlossenen Räumen. |
| H 2005 | ist lieferbar in Längen bis zu 1000 m. |

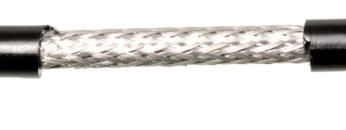

| H 2005 | trägt ein widerstandsfähiges Geflecht aus einer festen
Aluminium-Magnesium-Legierung (AlMg). Das Geflecht aus 96 Drähten wird auf einer Maschine mit 24 Spulen geflochten. |

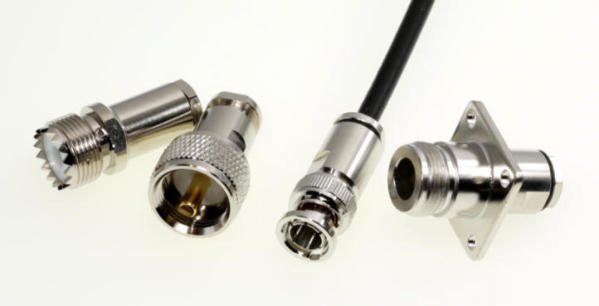

verfügbare Steckverbinder für H 2005
dreischichtiges phys. Zell PE (Bild unten)
|
Das Foto zeigt den Aufbau der dreischichtigen Isolation bei einer 150fachen Vergrößerung. Die Lufteinschlüsse im Leiterbereich sind größer als zur Außenhaut hin. Die Schwierigkeit besteht nicht darin, ein dreischichtiges Dielektrikum Die Schwierigkeit besteht eher darin, einen soliden homogenen Schaumstoff mit einer bläschenförmigen Struktur so herzustellen, dass die mechanischen Hochleistungseigenschaften zwischen den 2 Übergängen der Schaumstrukturen gewährleistet bleiben. |
| Kabelaufbau: | |
| Innenleiter | Kupfer, blank Ø 1,13 mm |
| Isolierung | dreischichtige Isolierung aus physischem Schaum, Ø 3,0 |
| Außenleiter 1 | AL-PET-AL ** |
| Außenleiter 2 | Aluminium-Magnesium-Geflecht (AlMg), 82% opt. Bedeckung, 96 Litzedrähte |
| Schutzmantel | PE, Ø 5,0 mm, UV-beständig |
| Gewicht | 2,35 kg / 100 m |
| Farbe | schwarz |
|
** AL-PET-AL = Aluminium - Polyäthylen - Aluminium . Die Kunststofffolie zwischen en Aluminiumfolien gewährleistet eine extreme Reißfestigkeit der Alu-Folien bei kleinen Biegeradien. |
| Mechanische Eigenschaften: | |
| Verlegeradius | 25 mm |
| Biegradius | 50 mm |
| Temperaturbereich | im Betrieb: -45°C bis +70°C |
| Bei Verlegung: -15°C bis +55°C | |
| Elektrische Eigenschaften: | |
| Widerstand | Außenleiter 34,0 Ω / km |
| Innenleiter 17,0 Ω / km | |
| Kapazität | 76 pF / m |
| Verkürzungsfaktor | 85% |
| Wellenwiderstand | 50 Ω ± 3 |
| Prüfspannung | Mantel (Sparktest) 8000 V |
| Schirmungsmaß | >105 dB |
| Spitzenleistung | 1650 Watt |

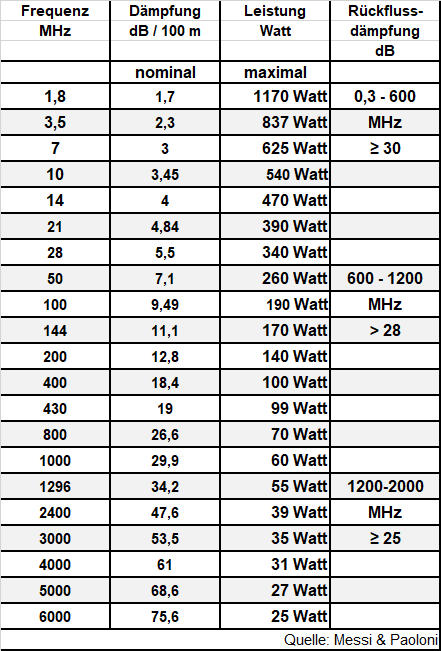

| Übertragungseigenschaften: | |||
|
Frequenz |
Dämpfung |
Übertragungs |
Rückfluss- |
|
nominal |
maximal |
einzelne Spitzen zulässig |
|
| 1,8 | 1,07 | 1320 Watt |
0 - 600 |
| 3,5 | 1,46 | 1210 Watt |
MHz |
| 7,0 | 2,25 | 1210 Watt |
≥ 25 |
| 10 | 2,92 | 990 Watt | |
| 14 | 3,83 | 910 Watt | |
| 21 | 4,68 | 810 Watt | |
| 28 | 5,37 | 720 Watt |
600 - 1200 |
| 50 | 6,98 | 520 Watt |
MHz |
| 100 | 9,38 |
> 20 |
|
| 144 | 11,0 | 260 Watt |
> 20 |
| 200 | 12,85 | ||
| 400 | 18,38 | 90 Watt | |
| 430 | 19,10 | ||
| 800 | 26,57 | ||
| 1000 | 29,88 | ||
| 1200 | 32,95 |
1200-2000 |
|
| 2400 | 47,58 |
MHz |
|
| 3000 | 53,50 |
≥ 18 |
|
| 4000 | 61,00 | ||
| 5000 | 68,60 | ||
| 6000 | 75,60 | ||
Datenquelle: Messi & Paoloni
|
