H 2007 FRNC
entspricht der UN Regelung Nr. 118



H 2007 FRNC, unser halogenfreies 7mm  50 Ohm Koaxialkabel



H 2007 FRNC	unser Produkt - nicht nur für  für mobile und portable Anwendungen
H 2007 FRNC	ist ein Koaxkabel für den Frequenzbereich von DC bis 6 GHz. Dieses Produkt kann in Sende- und Empfangsanlagen der drahtlosen Nachrichtentechnik sowie im gesamten Bereich der kommerziellen Hochfrequenztechnik und Elektronik eingesetzt werden.
H 2007 FRNC	wird in Übereinstimmung mit den Normen EN 50117-1, EN 50290-2-20 und IEC 61196 produziert.
H 2007 FRNC	ist schwarz.
H 2007 FRNC	entspricht der UN Regelung Nr. 118 einschließlich Änderung 02 über das Brennverhalten und/oder die Kraftstoff- bzw. Schmiermittel abweisenden Eigenschaften von Kraftfahrzeugen bestimmter Klassen.
H 2007 FRNC	ist ein Kabel, das bei einem Durchmesser von nur 7,3 mm  sehr niedrige Dämfpungswerte zeigt, so dass dieses Kabel  für viele Einsatzgebiete in der Funktechnik sehr  interessant und empfehlenswert ist.





verfügbare Steckverbinder für H 2007 FRNC

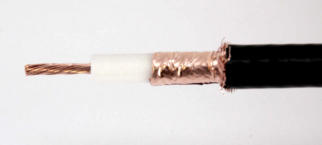

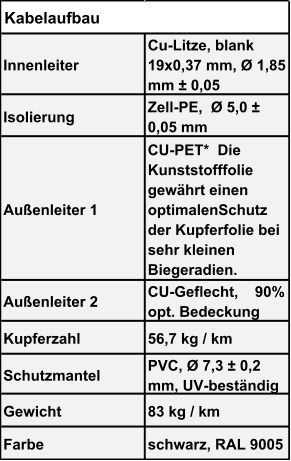

Kabelaufbau:
Innenleiter	Cu-Litze, blank 19x0,37 mm, Ø 1,85 mm ± 0,05
Isolierung	Zell-PE,  Ø 5,0 ± 0,05 mm
Außenleiter 1	CU-PET*

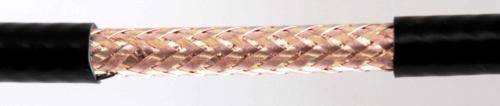

Außenleiter 2	CU-Geflecht,    89% opt. Bedeckung
Kupferzahl	56,7 kg / km
Schutzmantel	Ø 7,35 ± 0,15 mm, FRNC/LSNH
Gewicht	83 kg / km
Farbe	schwarz

*Die Kunststofffolie gewährleistet eine extreme Reißfestigkeit der Kupferfolie
 bei kleineren Biegungen.

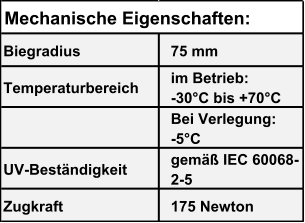

Mechanische Eigenschaften:
Biegradius	75 mm
Temperaturbereich	im Betrieb:          -30°C bis +70°C
	Bei Verlegung:    -5°C
UV-Beständigkeit	gemäß IEC 60068-2-5
Zugkraft	175 Newton

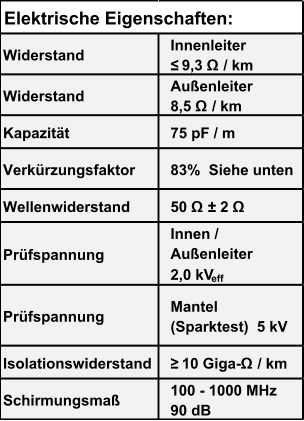

Elektrische Eigenschaften:
Widerstand	Innenleiter        ≤9,3 Ω / km
Widerstand	Außenleiter        8,5 Ω / km
Kapazität	75 pF / m
Verkürzungsfaktor	83%
Wellenwiderstand	50 Ω ± 2 Ω
Prüfspannung	Innen / Außenleiter  2,0 kVeff
Prüfspannung	Mantel (Sparktest)  5 kV
Isolationswiderstand	≥ 10 Giga-Ω / km
Schirmungsmaß	100 - 1000 MHz     90 dB



Übertragungseigenschaften:
Frequenz MHz	Dämpfung dB / 100 m	Übertragungs leistung Watt	Rückfluss- dämpfung dB
	nominal	maximal	einzelne Spitzen zulässig
5	1,6
10	2,2	2040	10 - 450 MHz ≥ 26
14	2,3
18	2,4
21	2,6
28	2,8
50	4,5
100	6,3	620
144	7,6
200	9,1
300	11,2
432	13,6
500	14,7	260	450 - 1000 MHz ≥ 23
800	19,0
1000	21,5	180
1298	24,9		1000-2000 MHz ≥ 20
1500	27,1
1800	30,0
2000	31,9	120
2400	35,6
3000	40,9	80
4000	49,1
5000	57,1
6000	64,9
