H 2010 PVC

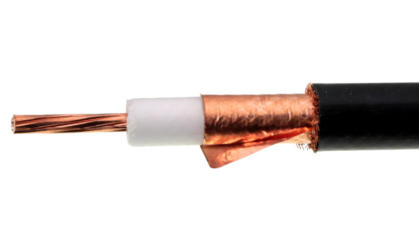

Die Kupferfolie vom H 2010 Calorix 10 ist 27 mm breit. Das Dielektrikum hat einen
Durchmesser von 7,3 mm (± 0,05 mm). Der Umfang des Dielektrikums beträgt somit
7,3 mm * p  = 22,9 mm
Die Folie überlappt somit 4,0 mm.

The copper foil of H 2010 Calorix 10 is 27 mm wide. The diameter is 7,3 mm (± 0,05 mm).
The circumference of the insualtion is
7,3 mm * p  = 22,9 mm
The foil overlaps 4,0 mm

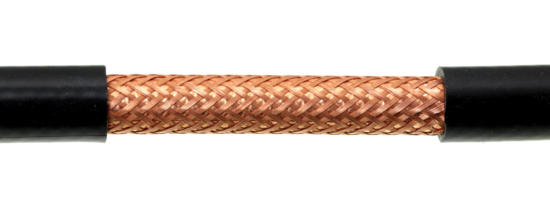

Ein sorgfältig mithilfe von 24 Spulen gearbeitetes Geflecht umschließt die kunststoffbeschichtete Kupferfolie.
Der optische Bedeckungsgrad beträgt 71%.



dreischichtiges phys. Zell PE (Bild unten)

Das Foto zeigt den Aufbau der dreischichtigen Isolation bei einer 150fachen Vergrößerung. Die Lufteinschlüsse im Leiterbereich sind größer als zur Außenhaut hin. Die Schwierigkeit besteht nicht darin, ein dreischichtiges Dielektrikum (wie in der Abbildung "NEW GAS EXPANDED TRIPLE LAYER" zu erzeugen. Die Schwierigkeit besteht eher darin, einen soliden homogenen Schaumstoff mit einer bläschenförmigen Struktur so herzustellen, dass die mechanischen Hochleistungseigenschaften zwischen den 2 Übergängen der Schaumstrukturen gewährleistet bleiben.

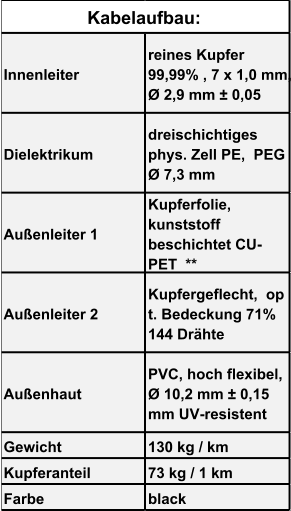

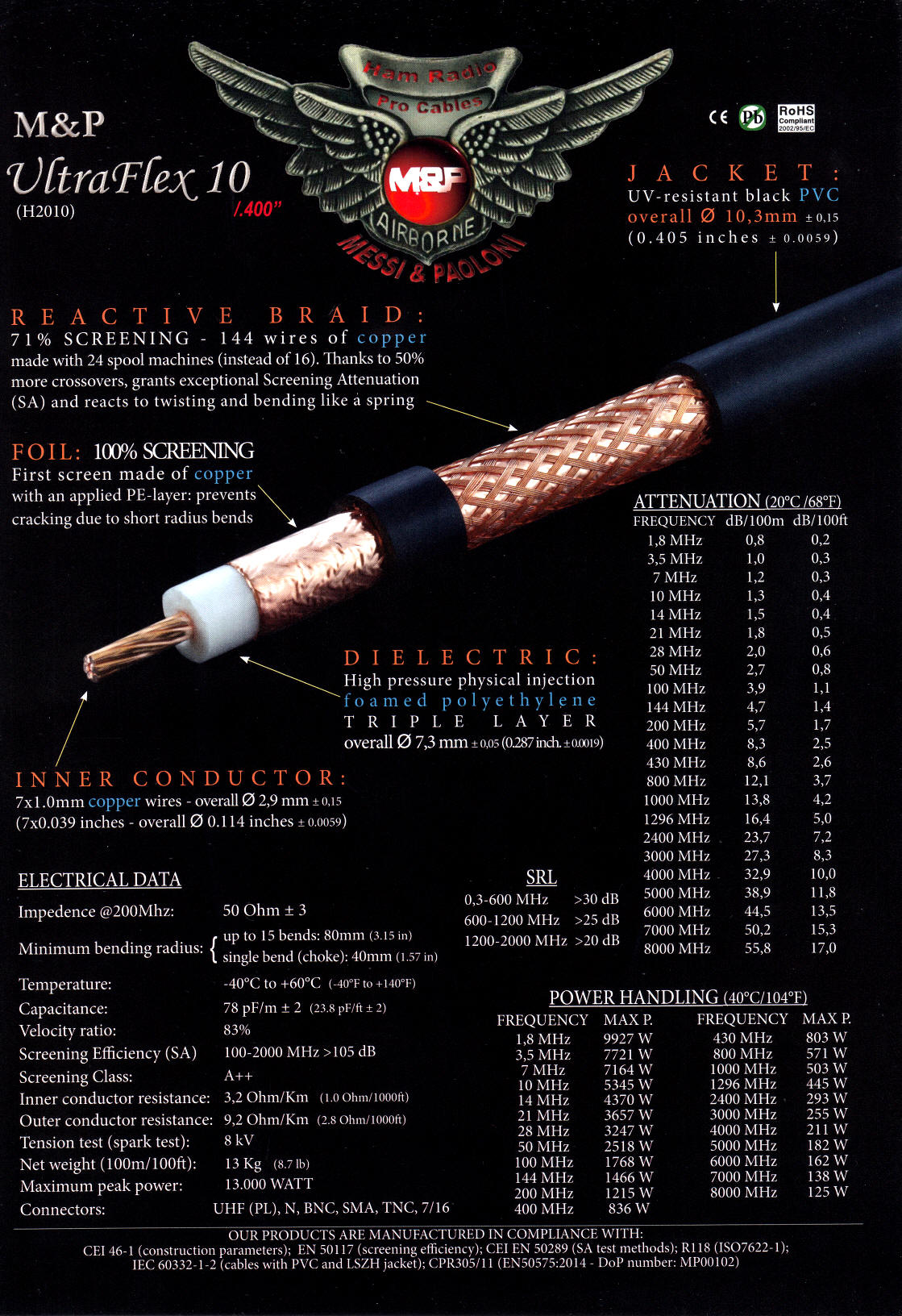

Kabelaufbau:
Innenleiter	reines Kupfer 99,99% ,  7 x 1,0 mm, Ø 2,9 mm ± 0,05
Dielektrikum	dreischichtiges phys. Zell PE,  PEG Ø 7,3 mm
Außenleiter 1	Kupferfolie, kunststoff beschichtet CU-PET  **
Außenleiter 2	Kupfergeflecht,  opt. Bedeckung 71%     144 Drähte
Außenhaut	PVC, hoch flexibel, Ø 10,2 mm ± 0,15 mm UV-resistent
Gewicht	130 kg / km
Kupferanteil	73 kg / 1 km
Farbe	black



** CU-PET = kunststoffbeschichtete Kupferfolie  Die Kunststoffbeschichtung verhindert eine Beschädigung                      der Kupferfolie bei eventuell zu kleinen Biegeradien.





Mechnische Eigenschaften:
Biegeradius	40 mm
Temperaturbereich	Betrieb           -55°C  --- +85°C
	Installation:    -40°C  --- +60°C

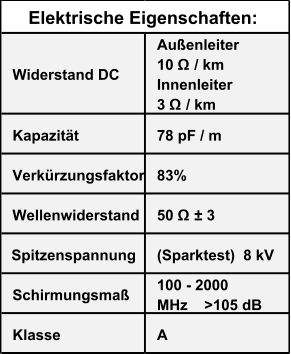

Elektrische Eigenschaften:
Widerstand DC	Außenleiter       10 Ω / km
	Innenleiter          3 Ω / km
Kapazität	78 pF / m
Verkürzungsfaktor	83%

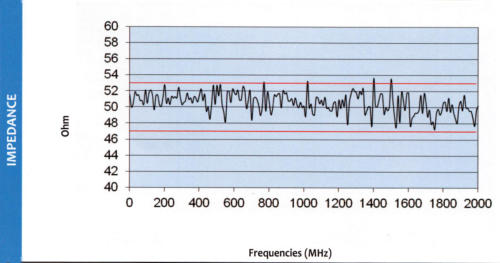

Wellenwiderstand	50 Ω ± 3
Spitzenspannung	(Sparktest)  8 kV
Schirmungsmaß	100 - 2000 MHz    >105 dB
Klasse	A++

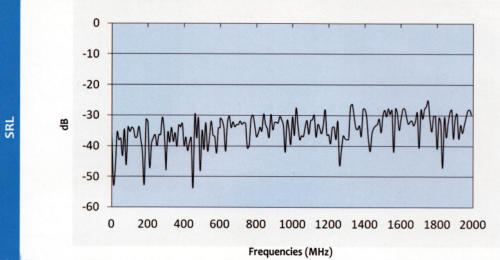

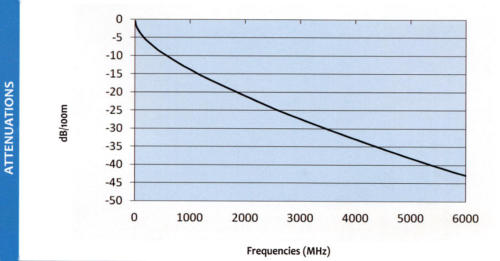

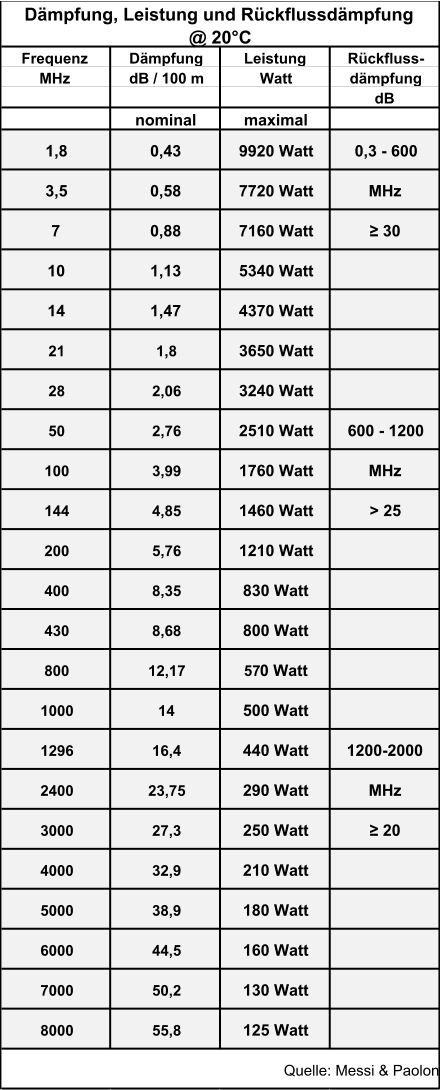

Dämpfung, Leistung und Rückflussdämpfung  @ 20°C
Frequenz MHz	Dämpfung dB / 100 m	Leistung Watt	Rückfluss- dämpfung dB
	nominal	maximal
1,8	0,43	9920 Watt	0,3 - 600
3,5	0,58	7720 Watt	MHz
7,0	0,88	7160 Watt	≥ 30
10	1,13	5340 Watt
14	1,47	4370 Watt
21	1,80	3650 Watt
28	2,06	3240 Watt
50	2,76	2510 Watt	600 - 1200
100	3,99	1760 Watt	MHz
144	4,85	1460 Watt	> 25
200	5,76	1210 Watt
400	8,35	830 Watt
430	8,68	800 Watt
800	12,17	570 Watt
1000	14,00	500 Watt
1296	16,40	440 Watt	1200-2000
2400	23,75	290 Watt	MHz
3000	27,30	250 Watt	≥ 20
4000	32,90	210 Watt
5000	38,90	180 Watt
6000	44,50	160 Watt
7000	50,20	130 Watt
8000	55,80	125 Watt
Quelle: Messi & Paoloni





Für H 2010 führen wir Steckverbinder in exzellenter Qualität in den
normen BNC, N, SMA,  TNC, 7/16 und UHF ab Lager..
