| HIGHFLEXX 7 |
ein 50 Ohm Koaxialkabel - weich wie irische Butter im Juli |
| HIGHFLEXX 7 |
unser Produkt nicht nur für mobile und portable Anwendungen |
| HIGHFLEXX 7 |
ein Kabel mit extrem hohem Schirmungsmaß |
| HIGHFLEXX 7 |
ist ein Koaxkabel für den Frequenzbereich von DC bis
6 GHz. Dieses neue Produkt kann in Sende- und Empfangsanlagen der drahtlosen Nachrichtentechnik sowie im gesamten Bereich der kommerziellen Hochfrequenztechnik und Elektronik eingesetzt werden. |
| HIGHFLEXX 7 |
ist rotortauglich. |
| HIGHFLEXX 7 |
ist UV beständig. |
| HIGHFLEXX 7 |
ist aufgrund seiner extremen Biegsamkeit ideal für ausfahrbare Antennenanlagen. |
| HIGHFLEXX 7 |
ist aufgrund seines hohen Schirmungsmaßes (> 100 dB bis 900 MHz) ideal für den Einsatz im Labor, im Funk-Shack oder sonstigen geschlossenen Räumen. |
| HIGHFLEXX 7 |
ist lieferbar in Längen bis 2000 m. |
verfügbare Steckverbinder
für HIGHFLEXX 7

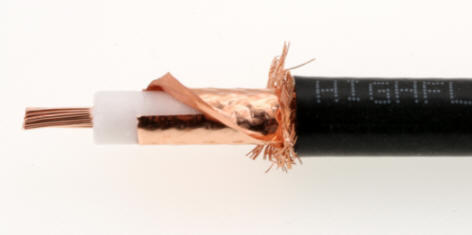

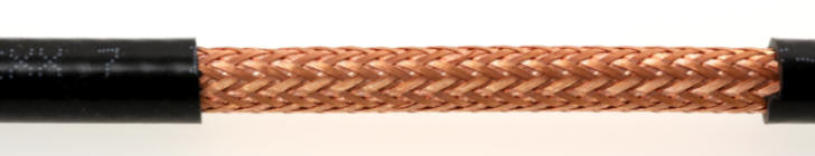

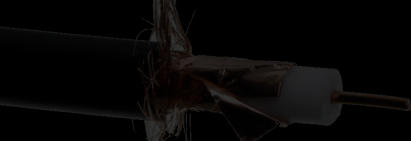

Das
äußerst regelmäßige Geflecht wird auf einer Maschine mit 24
Spulen gearbeitet.
The extremely regular
braid is produced by a machine using 24 spools.
Die
kunststoffbeschichtete Kupferfolie überlappt ca. 4 - 5 mm.
The plastificated
copperfoil overlaps round about 4 - 5 mm.
Die
Kupferfolie von Highflexx 7 ist 20 mm breit. Das Dielektrikum
hat einen
Durchmesser von 5,00 mm (±
0,05 mm). Der Umfang des Dielektrikums beträgt somit
5,0 mm *
p
= 15,7 mm
Die Folie überlappt somit 4,3 mm.
The
copper foil of Highflexx 7 is 20 mm wide. The diameter is 5,0 mm
(±
0,05 mm).
The
circumference
of the insualtion is
5,0 mm *
p
= 15,7 mm
The foil overlaps 4,3 mm
dreischichtiges phys. Zell PE (Bild unten)
|
Das
Foto zeigt den Aufbau der dreischichtigen Isolation bei
einer 150fachen Vergrößerung. Die Lufteinschlüsse im
Leiterbereich sind größer als zur Außenhaut hin.
Die
Schwierigkeit besteht nicht darin, ein dreischichtiges
Dielektrikum
(wie in der Abbildung "NEW GAS EXPANDED TRIPLE LAYER")
zu erzeugen.
Die
Schwierigkeit besteht eher darin, einen soliden homogenen
Schaumstoff mit einer bläschenförmigen Struktur so
herzustellen, dass die mechanischen Hochleistungseigenschaften
zwischen den 2 Übergängen der Schaumstrukturen gewährleistet
bleiben.
|

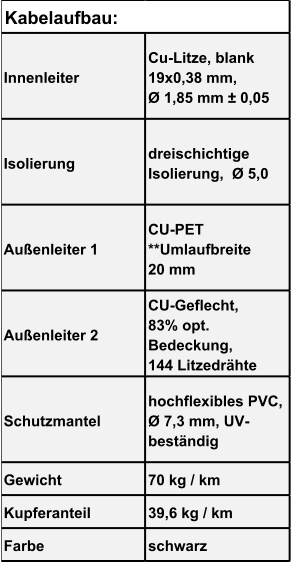

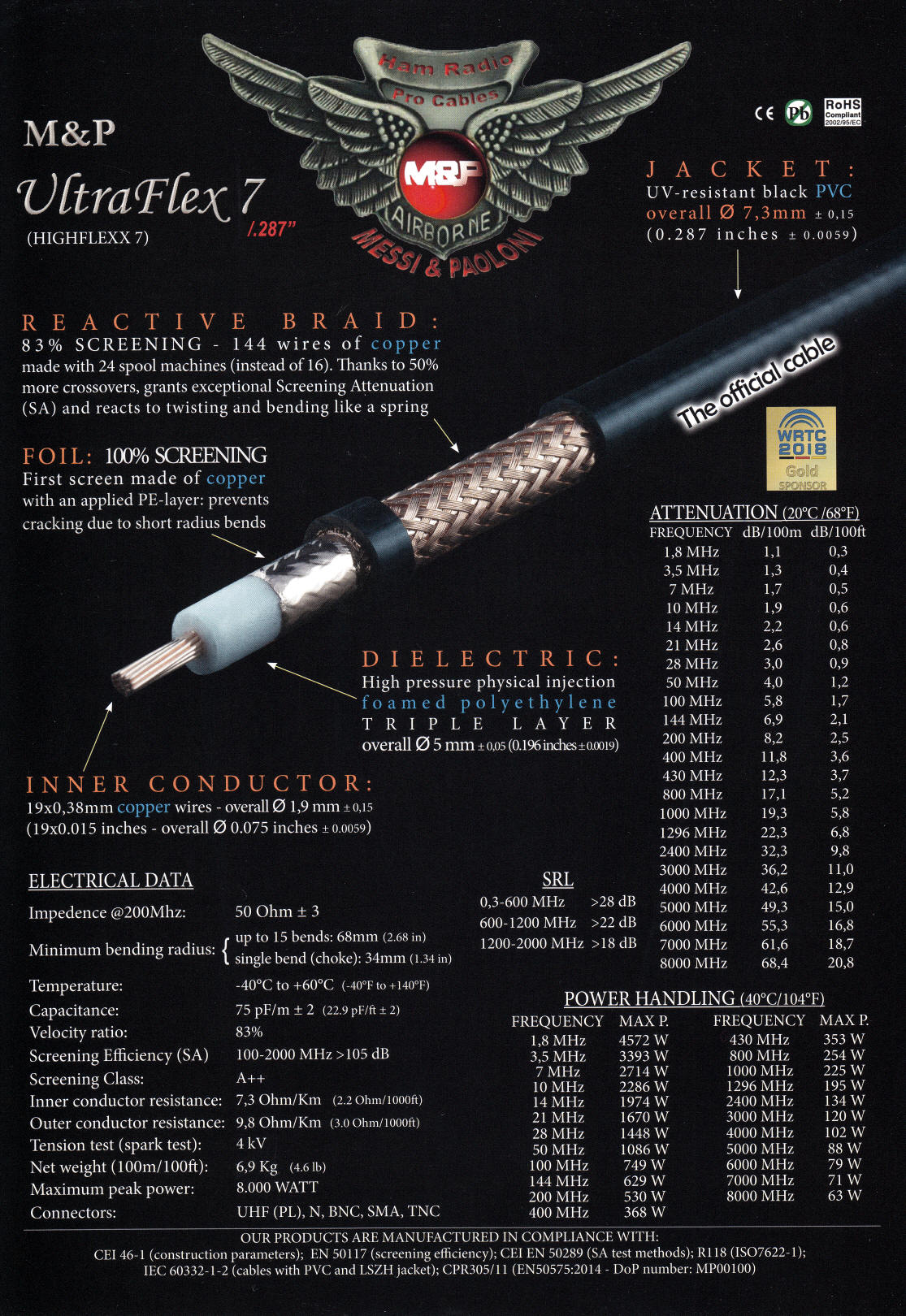

| Kabelaufbau: |
| Innenleiter |
Cu-Litze, blank 19x0,38 mm, Ø 1,85 mm ± 0,05 |
| Isolierung |
dreischichtige Isolierung, Ø 5,0 |
| Außenleiter 1 |
CU-PET ** |
| Außenleiter 2 |
CU-Geflecht, 83% opt. Bedeckung, 144 Litzedrähte |
| Schutzmantel |
hochflexibles PVC, Ø 7,3 mm, UV-beständig |
| Gewicht |
70 kg / km |
| Farbe |
schwarz |
** CU-Pet = Kupfer kunststoffummantelt. Die Kunststofffolie gewährleistet eine
extreme Reißfestigkeit der Kupferfolie bei kleinen Biegeradien.
| Mechanische Eigenschaften: |
| Biegradius |
34 mm |
| Temperaturbereich |
im Betrieb: -45°C bis +70°C |
| |
Bei Verlegung: -15°C bis +55°C |

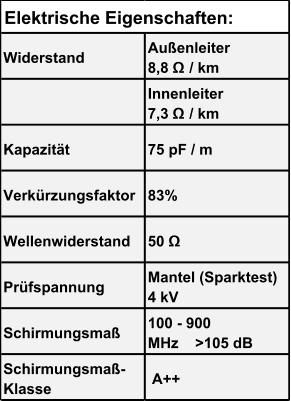

| Elektrische Eigenschaften: |
| Widerstand |
Außenleiter 8,8 Ω / km |
| |
Innenleiter 7,3 Ω / km |
| Kapazität |
75 pF / m |

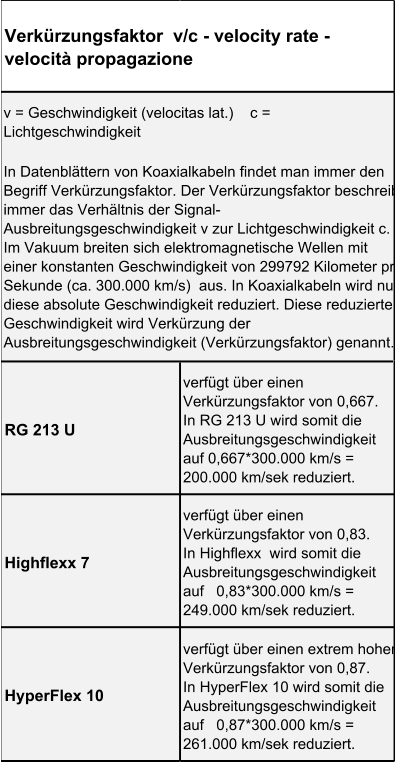

| Verkürzungsfaktor |
83% |

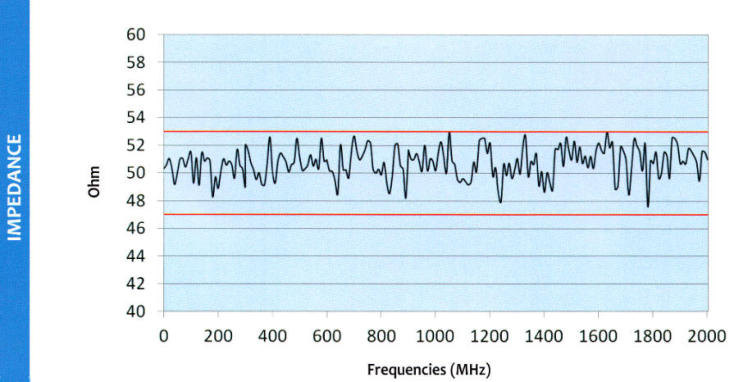

| Wellenwiderstand |
50 Ω |
| Prüfspannung |
Mantel (Sparktest) 4 kV |
| Schirmungsmaß |
100 - 900 MHz >105 dB |
| Klasse |
A++ |
|

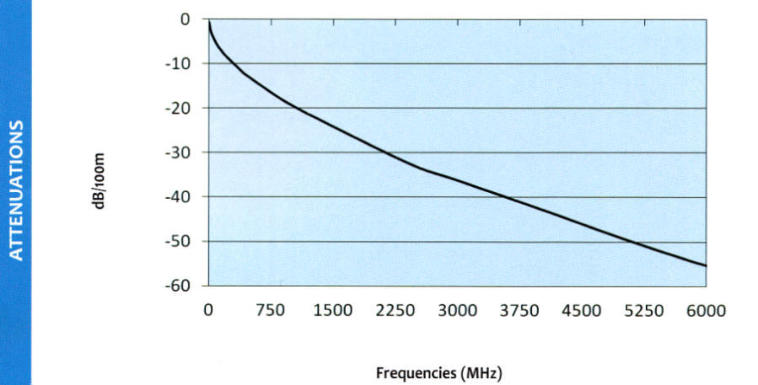

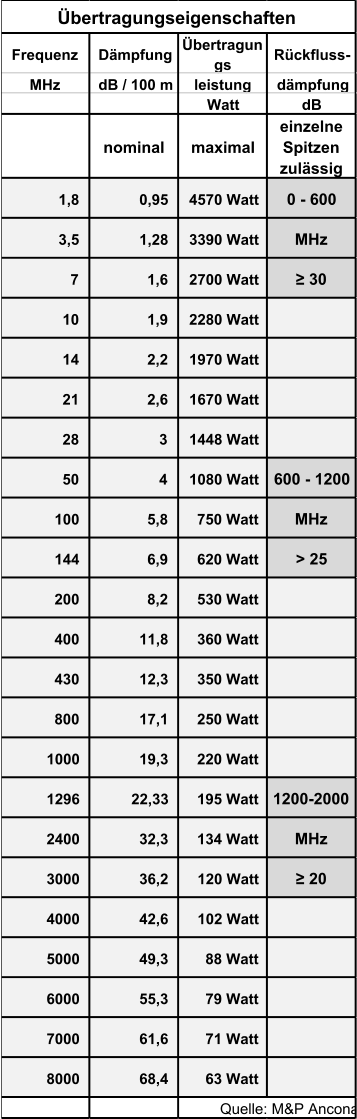

Übertragungseigenschaften
|
|
Frequenz
MHz
|
Dämpfung
dB / 100 m
|
Übertragungs
leistung
Watt
|

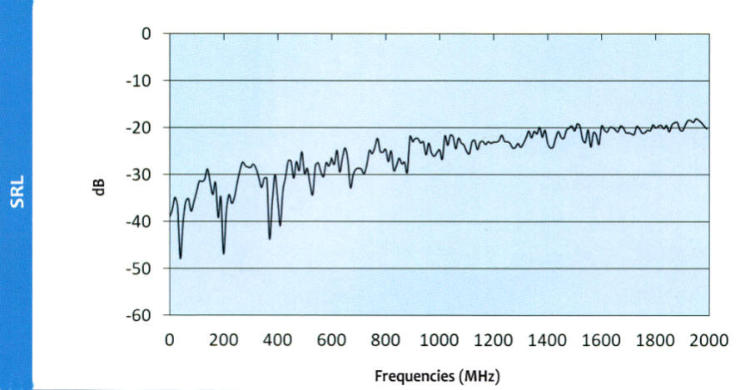

Rückfluss-
dämpfung
dB
|
|
nominal
|
maximal
|
einzelne Spitzen zulässig
|
| 1,8 |
0,60 |
3400 Watt |
0 - 600
|
| 3,5 |
0,90 |
3160 Watt |
MHz
|
| 7,0 |
1,20 |
2800 Watt |
≥ 30
|
| 10 |
1,60 |
2510 Watt |
|
| 14 |
2,10 |
2260 Watt |
|
| 21 |
2,60 |
1890 Watt |
|
| 28 |
3,00 |
1650 Watt |
|
| 50 |
4,00 |
1150 Watt |
600 - 1200
|
| 100 |
5,80 |
|
MHz
|
| 144 |
6,90 |
530 Watt |
> 25
|
| 200 |
8,20 |
|
|
| 400 |
11,80 |
|
|
| 430 |
12,30 |
150 Watt |
|
| 800 |
17,10 |
|
|
| 1000 |
19,30 |
|
|
| 1200 |
21,30 |
290 Watt |
1200-2000 |
| 2400 |
32,30 |
|
MHz
|
| 3000 |
36,20 |
|
≥ 20
|
| 4000 |
43,67 |
|
|
| 5000 |
49,33 |
|
|
| 6000 |
54,67 |
|
|
| |
|
Quelle: M&P |
|
