RG 142 B/U, ein 50 Ohm PTFE-Koaxialkabel mit den Abmessungen von RG 58

RG 142 B/U, a 50 Ohm PTFE-coaxcable of about 5 mm

Bild 1

Bild 2

Bild 3

Bild 4

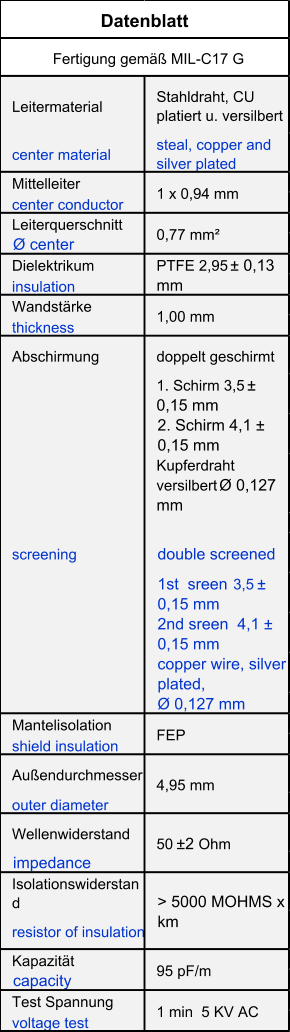

Datenblatt des PTFE-Kabels RG 142 B/U
technical informations of RG 142 B/U

Fertigung gemäß MIL-C17 G
production in accordance to MIL-C 17 G
Leitermaterial
center material		 Stahldraht, CU platiert u. versilbert
steal, copper and silver plated
Mittelleiter
center conductor		 1 x 0,94 mm
Leiterquerschnitt
Ø center		 0,77 mm²
Dielektrikum
insulation		 PTFE 2,95 ± 0,13 mm
Wandstärke
thickness		 1,00 mm
Abschirmung




screening

 doppelt geschirmt
1. Schirm 3,5 ± 0,15 mm
2. Schirm 4,1 ± 0,15 mm
Kupferdraht versilbert Ø 0,127 mm

double screened
1st  sreen  3,5 ± 0,15 mm
2nd sreen  4,1 ± 0,15 mm
copper wire, silver plated,
Ø 0,127 mm
Mantelisolation
shield insulation		 FEP
Außendurchmesser
outer diameter		 4,95 mm
Wellenwiderstand
impedance		 50 ±2 Ohm
Isolationswiderstand
resistor of insulation		 > 5000 MOHMS x km
Kapazität
capacity		 95 pF/m
Test Spannung
voltage test		 1 min  5 KV AC

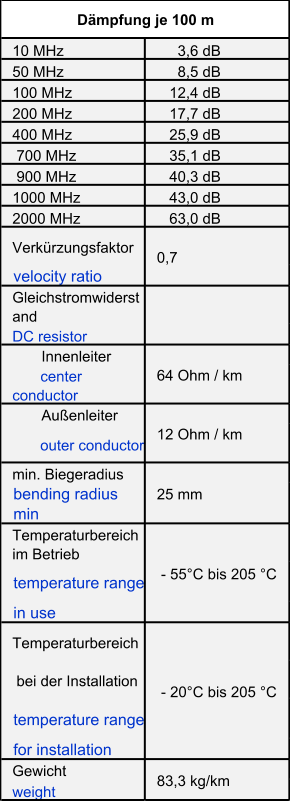

Dämpfung je 100 m  attenuation per 100 m
10 MHz      3,6 dB
50 MHz      8,5 dB
100 MHz    12,4 dB
200 MHz    17,7 dB
400 MHz    25,9 dB
 700 MHz    35,1 dB
 900 MHz    40,3 dB
1000 MHz    43,0 dB
2000 MHz    63,0 dB

Verkürzungsfaktor
velocity ratio

 0,7

Gleichstromwiderstand
DC resistor

       Innenleiter
       center conductor

 64 Ohm / km

       Außenleiter
       outer conductor

 12 Ohm / km

min. Biegeradius
bending radius min

 25 mm

Temperaturbereich im Betrieb
temperature range
in use

  - 55°C bis 205 °C

Temperaturbereich
 bei der Installation
temperature range
for installation

  - 20°C bis 205 °C

Gewicht
weight

 83,3 kg/km
