RG 188 A/U; ein 50 Ohm PTFE-Koaxialkabel
a PTFE coaxcable Z =  50 Ohm

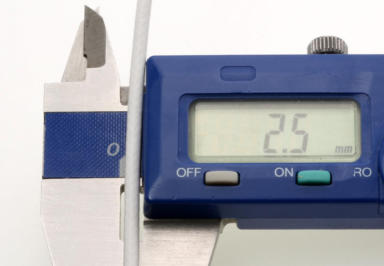

Bild 1

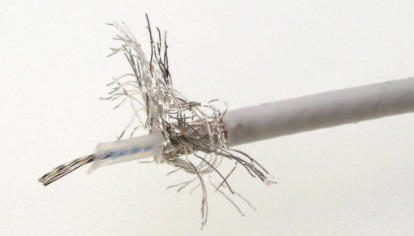

Bild 2

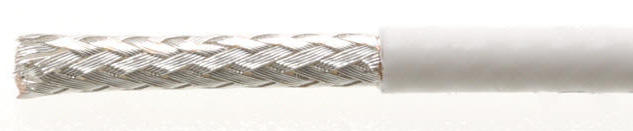

Bild 3

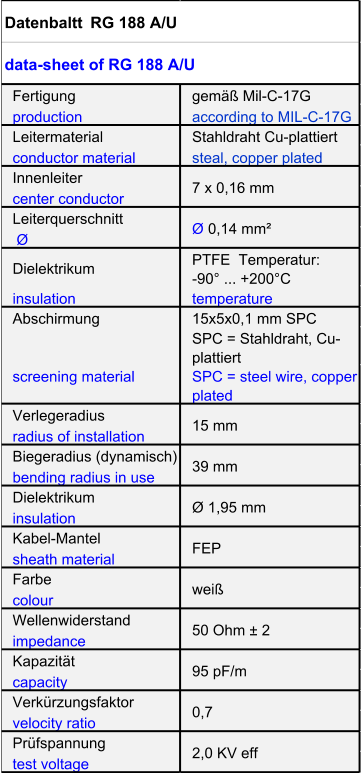

Datenbaltt  RG 188 A/U
data-sheet of RG 188 A/U
Fertigung
production		 gemäß Mil-C-17G
according to MIL-C-17G
Leitermaterial
conductor material		 Stahldraht Cu-plattiert
steal, copper plated
Innenleiter
center conductor		 7 x 0,16 mm
Leiterquerschnitt
 Ø		 Ø 0,14 mm²
Dielektrikum
insulation		 PTFE  Temperatur:-90° ... +200°C
           temperature
Abschirmung

screening material		 15x5x0,1 mm SPC
SPC = Stahldraht, Cu-plattiert
SPC = steel wire, copper plated
Verlegeradius
radius of installation		 15 mm
Biegeradius (dynamisch)
bending radius in use		 39 mm
Dielektrikum
insulation		 Ø 1,95 mm
Kabel-Mantel
sheath material		 FEB
Farbe
colour		 weiß
Wellenwiderstand
impedance		 50 Ohm ± 2
Kapazität
capacity		 95 pF/m
Verkürzungsfaktor
velocity ratio		 0,70
Prüfspannung
test voltage		 2,0 KV eff





Dämpfung und Leistung
attenuation and power rating
Frequenz
Frequncy		 Dämpfung
attenuation		 Leistung
Power-rating
Megahertz db / 100 m Watt
200 35 400
500 57 250
800 74 200
1200 93 160
1800 117 130
2400 137 115
3000 156 100
