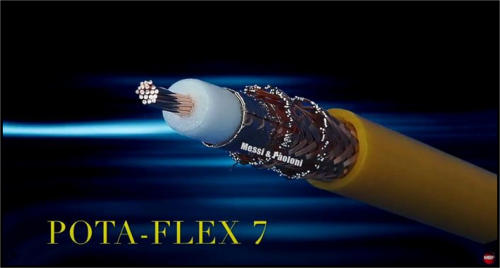

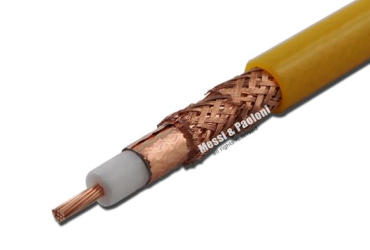

Potaflex 7 (50 Ohm): leicht, flexibel und dabei leistungstark und widerstandsfähig
Ähnliche Kabel Datenblatt
Alle Preise inklusiv ges. Mehrwertsteuer zuzüglich Versandkosten. Größere Längen auf Anfrage.
dreifach geschrimt Frequenzbereich bis 8 GHz wasserfest, trittfest, für Erdverlegung geeignet und extra für häufiges Aufwickeln entwickelt. extrem hohes Schirmungsmaß (>105 dB bis 2000 MHz) lieferbar bis 500 m UV-beständig

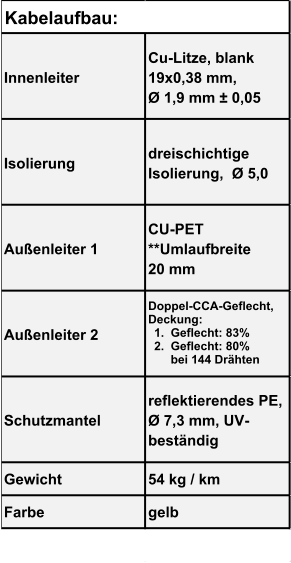

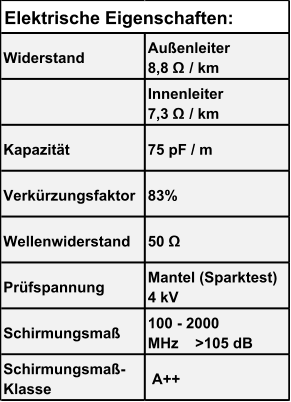

Innenleiter Cu-Litze, blank  19x0,38 mm,             Ø 1,9 mm ± 0,05 Isolierung dreischichtige  Isolierung,  Ø 5,0 Außenleiter 1 CU-PET   **Umlaufbreite       20 mm Außenleiter 2 Doppel-CCA-Geflecht, Deckung: 	1.	Geflecht: 83%  	2.	Geflecht: 80%bei 144 Drähten           Schutzmantel reflektierendes PE,  Ø 7,3 mm, UV- beständig Gewicht 54 kg / km Farbe  gelb Kabelaufbau: Verlegeradius 34 mm Biegeradius 68 mm Temperaturbereich im Betrieb:                 -45°C bis +70°C Bei Verlegung:          -15°C bis +55°C Mechanische Eigenschaften: Widerstand Außenleiter             8,8 Ω / km Innenleiter              7,3 Ω / km Kapazität 75 pF / m Verkürzungsfaktor 83%    Wellenwiderstand 50 Ω Prüfspannung Mantel (Sparktest)   4 kV Schirmungsmaß 100 - 2000 MHz    >105 dB Schirmungsmaß- Klasse  A++ Elektrische Eigenschaften: Frequenz Dämpfung Übertragun gs Rückfluss- MHz dB / 100 m leistung dämpfung Watt dB nominal maximal einzelne  Spitzen  zulässig 1,8 0,95 4570 Watt 0 - 600 3,5 1,28 3390 Watt MHz 7 1,6 2700 Watt ≥ 30 10 1,9 2280 Watt 14 2,2 1970 Watt 21 2,6 1670 Watt 28 3 1448 Watt 50 4 1080 Watt 600 - 1200 100 5,8 750 Watt MHz 144 6,9 620 Watt > 25 200 8,2 530 Watt 400 11,8 360 Watt 430 12,3 350 Watt 800 17,1 250 Watt 1000 19,3 220 Watt 1296 22,33 195 Watt 1200-2000 2400 32,3 134 Watt MHz 3000 36,2   120 Watt ≥ 20 4000 42,6   102 Watt 5000 49,3   88 Watt 6000 55,3   79 Watt 7000 61,6   71 Watt 8000 68,4   63 Watt Übertragungseigenschaften Quelle: M&P Ancona RG 213 U verfügt über einen  Verkürzungsfaktor von 0,667.      In RG 213 U wird somit die  Ausbreitungsgeschwindigkeit  auf 0,667*300.000 km/s =  200.000 km/sek reduziert. Potaflex 7 verfügt über einen  Verkürzungsfaktor von 0,83.               In Potaflex 7 wird somit die  Ausbreitungsgeschwindigkeit  auf   0,83*300.000 km/s =  249.000 km/sek reduziert. HyperFlex 10 verfügt über einen extrem hohen  Verkürzungsfaktor von 0,87.        In HyperFlex 10 wird somit die  Ausbreitungsgeschwindigkeit  auf   0,87*300.000 km/s =  261.000 km/sek reduziert. Verkürzungsfaktor  v/c - velocity rate -  velocità propagazione v = Geschwindigkeit (velocitas lat.)      c = Lichtgeschwindigkeit In Datenblättern von Koaxialkabeln findet man immer den  Begriff Verkürzungsfaktor. Der Verkürzungsfaktor beschreibt  immer das Verhältnis der Signal- Ausbreitungsgeschwindigkeit v zur Lichtgeschwindigkeit c.  Im Vakuum breiten sich elektromagnetische Wellen mit  einer konstanten Geschwindigkeit von 299792 Kilometer pro  Sekunde (ca. 300.000 km/s)  aus. In Koaxialkabeln wird nun  diese absolute Geschwindigkeit reduziert. Diese reduzierte  Geschwindigkeit wird Verkürzung der  Ausbreitungsgeschwindigkeit (Verkürzungsfaktor) genannt.

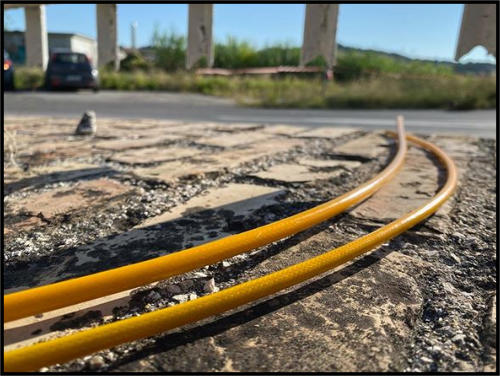

Das Potaflex 7 besitzt eine neu entwickelte Außenhaut, die nicht nur tritt- und wasserfest ist, sondern darüber hinaus Licht reflektiert und für regelmäßiges Aufwickeln konzipiert wurde. Die maximale Leistungsaufnahme liegt bei 8 kW, wobei das Kabel im Vergleich zum Highflexx 7 bis zu 1,5 kg/100 m weniger wiegt. Suchen Sie ein Kabel mit sehr guten Dämpfungswerten und hervorragenden Eigenschaften für den Eventbereich, sind Sie beim Potaflex 7 genau richtig! Leider können wir Ihnen zu diesem Kabel lediglich unsere Löt-Stecker zum Konfektionieren anbieten.
(+49) 231
25 72 41
Kusch. Ein Team mit Erfahrung.

Bestellen Sie ganz bequem per Telefon,

Email oder nutzen Sie einfach unser

Kontaktformular

verfügbare  Steckverbinder
