Datenblatt des Aircell 5



Aircell 5 -  made in Germany

Aircell 5 ist ein dünnes, relativ flexibles Koaxkabel für den Frequenzbereich bis 10 GHz. Die im Verhältnis zum Durchmesser sehr niedrige Dämpfung und die Verwendbarkeit von RG-58 Standard-Verbindern macht das Kabel für viele Anwendungen in der Hochfrequenztechnik interessant und empfehlenswert.

Die relativ geringe Dämpfung von Aircell 5 wird durch ein verlustarmes PE-Compound-Dielektrikum mit einem Gasanteil von über 70% erreicht.  Der Werkstoff ist zudem resistent gegen Feuchtigkeit.

Der eindrähtige Innenleiter von Aircell 5 (s. Abb 1) wird aus sauerstoffarmem Kupfer (OFC) gezogen.

Zur Erreichung einer guten Schirmdämpfung ist der Außenleiter von Aircell 5 zweilagig ausgeführt: auf einer dünnen überlappenden Kupferfolie wird ein CU-Abschirmgeflecht mit einem Bedeckungsgrad von 72% aufgebracht. Die Folie ist auf der Innenseite PE-beschichtet und hierdurch gegen Rissbildung bei zu kleinen Biegeradien geschützt. Der schwarze PVC-Außenmantel von Aircell 5 ist UV-stabilisiert.

Der Einsatz  der handesüblichen Steckverbinder des RG 58 ist bedingt möglich. Je nach Stecker muss der Innenleiter von Aircell 5 mit einer kleinen Feile geringfügig verjüngt werden.





Wir vergleichen ähnliche Kabel

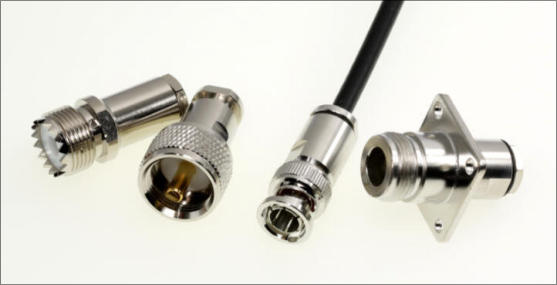

verfügbare Steckverbinder für Aircell 5

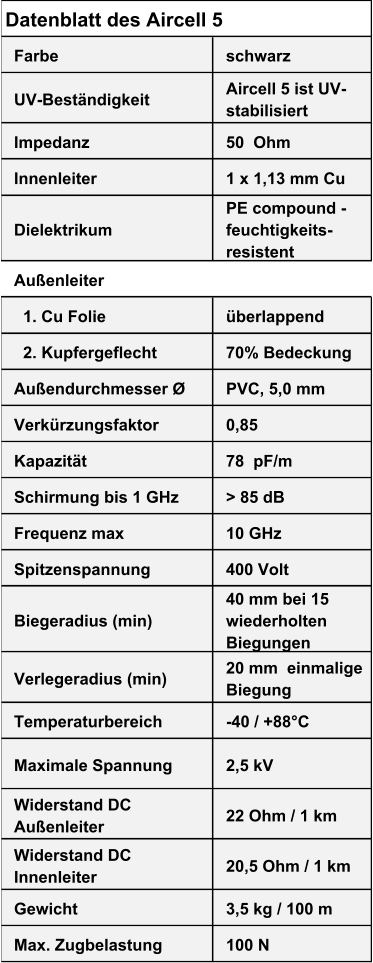

Datenblatt des Aircell 5                       MADE IN GERMANY

Farbe schwarz
UV-Beständigkeit Aircell 5 ist UV-stabilisiert
Impedanz 50  Ohm
Innenleiter 1 x 1,08 mm Cu
Dielektrikum PE compound - feuchtigkeitsresistent
Außenleiter
  1. Cu Folie überlappend
  2. Kupfergeflecht  72% Bedeckung
Außendurchmesser Ø PVC, 5,0 mm
Verkürzungsfaktor 0,82
Kapazität 82  pF/m
Schirmung bis 1 GHz > 85 dB
Frequenz max 10 GHz
Spitzenspannung 400 Volt
Biegeradius (min) 50 mm bei 15 wiederholten Biegungen
Verlegeradius (min) 25 mm  einmalige Biegung
Temperaturbereich -55 / +88°C
Widerstand Innenleiter 20,5 Ohm / 1000 m
Widerstand DC Außenleiter 13,6 Ohm / 1000 m
Widerstand DC Innenleiter 20 Ohm / 1000 m
Gewicht 3,6 kg / 100 m
Bruchlast 100 N







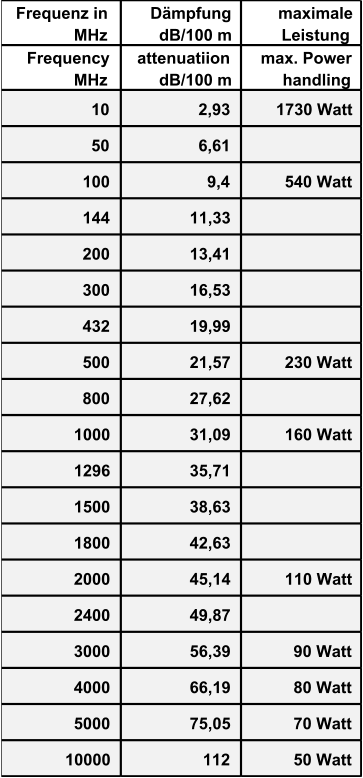

Frequenz in MHz Dämpfung dB/100 m maximale Leistung
Frequency MHz attenuatiion dB/100 m max. Power handling
10 2,93 1730 Watt
50 6,61
100 9,40 540 Watt
144 11,33
200 13,41
300 16,53
432 19,99
500 21,57 230 Watt
800 27,62
1000 31,09 160 Watt
1296 35,71
1500 38,63
1800 42,63
2000 45,14 110 Watt
2400 49,87
3000 56,39 90 Watt
4000 66,19 80 Watt
5000 75,05 70 Watt
10000 112,00 50 Watt
