HF-Kabel Aircell 7

Home

Koaxkabel Stecker Montagen Zubehör Anfahrt Impressum Service Datenschutz BOS-Funk

AGB



Datenblatt



Preisliste für HF-Kabel





Aircell 7, ein verlustarmes 50 Ohm Koaxialkabel aus dem Hause SSB-Electronic GmbH in Lippstadt

MADE IN GERMANY

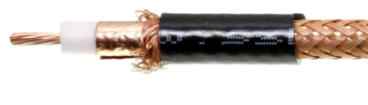

Aircell 7 ist ein Koaxkabel für den Einsatzbereich von DC bis 6 GHz. Die im Verhältnis zum Durchmesser niedrige Dämpfung und die gute Flexibilität machen den Einsatz dieses Kabels für viele Anwendung in der Funktechnik interessant und empfehlenswert. Die relativ geringe Dämpfung von Aircell 7 wird durch ein verlustarmes PE-Compound Dielektrikum ( = Schaum mit geringer Dichte) mit mehr als 50% Luftanteil erreicht. Der Innenleiter von Aircell 7 ist eine Kupferlitze und daher sehr flexibel. Der Außenleiter von Aircell 7 besteht aus einer überlappenden Kupferfolie mit darüberliegendem Abschirmgeflecht.
Das Schirmmaß beträgt 100%. Die Kupferfolie ist auf der Innenseite PE-beschichtet und wird hierdurch gegen Zerreißen  bei zu kleinen Biegeradien geschützt. Die Außenisolierung von Aircell 7 besteht aus UV-stabilisiertem PVC.




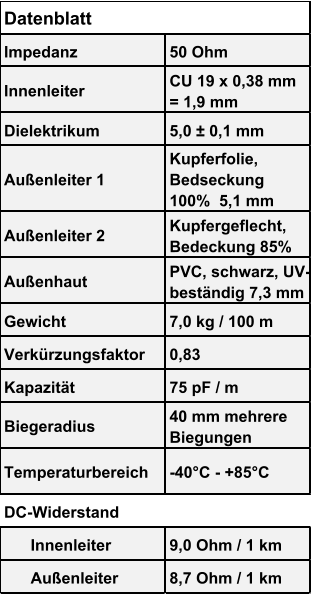

Datenblatt
Impedanz 50 Ohm
Innenleiter CU 19 x 0,37 mm   = 1,85 mm
Dielektrikum 5,0 ± 0,1 mm
Außenleiter 1 Kupferfolie, Bedseckung 100%  5,1 mm
Außenleiter 2 Kupfergeflecht, Bedeckung 70%
Außenhaut PVC, schwarz, uv-beständig 7,3 mm
Gewicht 7,2 kg / 100 m
Verkürzungsfaktor 0,83    siehe unten
Kapazität 75 pF / m
Biegeradius 50 mm  mehrere Biegungen
Temperaturbereich -30°C - +80°C
DC-Widerstand
      Innenleiter 8,6 Ohm / 1 km
      Außenleiter 8,5 Ohm / 1 km



verfügbare passgenaue Steckverbinder für Aircell 7





Leistungsübertragung in dB je 100 m

10 MHz

2040 Watt

100 MHz

620 Watt

500 MHz

260 Watt

1000 MHz

180 Watt

2000 MHz

120 Watt

3000 MHz

90 Watt

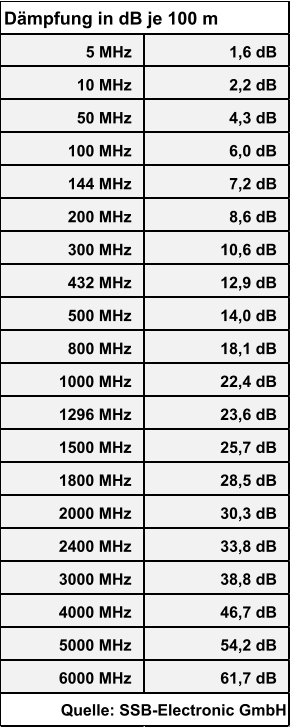

Dämpfung in dB je 100 m

5 MHz

1,6 dB

10 MHz

2,2 dB

50 MHz

4,5 dB

100 MHz

6,3 dB

144 MHz

7,6 dB

200 MHz

9,0 dB

300 MHz

11,2 dB

432 MHz

13,6 dB

500 MHz

14,7 dB

800 MHz

19,0 dB

1000 MHz

21,5 dB

1296 MHz

24,8 dB

1500 MHz

27,1 dB

1800 MHz

27,1 dB

2000 MHz

31,9 dB

2400 MHz

35,6 dB

3000 MHz

40,1 dB

4000 MHz

49,1 dB

5000 MHz

57,0 dB

6000 MHz

65,0 dB

Quelle: SSB-Electronic GmbH





Verkürzungsfaktor  v/c - velocity rate - velocità propagazione

v = Geschwindigkeit (velocitas lat.)    c = Lichtgeschwindigkeit


In Datenblättern von Koaxialkabeln findet man immer den Begriff Verkürzungsfaktor. Der Verkürzungsfaktor beschreibt immer das Verhältnis der Signal-Ausbreitungsgeschwindigkeit v zur Lichtgeschwindigkeit c. Im Vakuum breiten sich elektromagnetische Wellen mit einer konstanten Geschwindigkeit von 299792 Kilometer pro Sekunde (ca. 300.000 km/s)  aus. In Koaxialkabeln wird nun diese absolute Geschwindigkeit reduziert. Diese reduzierte Geschwindigkeit wird Verkürzung der Ausbreitungsgeschwindigkeit (Verkürzungsfaktor) genannt.

RG 213 U verfügt über einen Verkürzungsfaktor von 0,667
  In RG 213 U wird somit die Ausbreitungsgeschwindigkeit auf 0,667*300.000 km/s = 200.000 km/sek reduziert.
Aircell 7 verfügt über einen Verkürzungsfaktor von 0,83
  In Aircell 7 wird somit die Ausbreitungsgeschwindigkeit auf 0,83*300.000 km/s = 249.000 km/sek reduziert.
Highflexx 7 verfügt über einen Verkürzungsfaktor von 0,83
  In Highflexx  wird somit die Ausbreitungsgeschwindigkeit auf   0,83*300.000 km/s = 249.000 km/sek reduziert.
HyperFlex 10 verfügt über einen extrem hohen Verkürzungsfaktor von 0,87
   In HyperFlex 10 wird somit die Ausbreitungsgeschwindigkeit auf   0,87*300.000 km/s = 261.000 km/sek reduziert.
