HF-Koaxkabel Ecoflex 10

Home

Koaxkabel Stecker Montagen Zubehör Anfahrt Impressum Service Datenschutz BOS-Funk AGB





Ecoflex 10, ein verlustarmes 50 Ohm Koaxialkabel aus dem Hause
SSB-Electronic GmbH in Lippstadt
MADE IN GERMANY

original Datenblatt

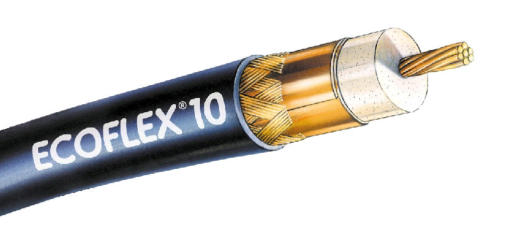

Ecoflex 10 ist flexibles dabei sehr dämpfungsarmes 50 Koaxkabel für den Frequenzbereich bis 6 GHz. Moderne Produktionsverfahren und die Verwendung eines verlustarmen LLC mit einem Gasanteil von über 70% ermöglichen günstige Dämpfungswerte, die bei flexiblen Koaialkabeln dieser Dimension Maßstäbe setzen.

Die hohe Flexibilität von Ecoflex 10 wird durch einen 7- drähtigen Litzeinnenleiter aus sauerstoffarmem Kupfer sichergestellt.

Der Innenleiter wird in einem speziellen Arbeitsgang komprimiert und anschließend mit einem Precoating versehen, um gute Dämpfungs- und Anpassungswerte zu erzielen. Ein weiterer Pluspunkt ist die doppelte Schirmung: eine überlappende Kupferfolie und ein darüberliegendes Kupfergeflecht sorgen für ein hohes Schirmmaß von > 90 dB bei 1 GHz. Der schwarze PVC-Außenmantel von Ecoflex 10 ist UV-stabilisiert. Zur Vereinfachung der Installation wurde ein hochwertiger lötfreier N-Stecker entwickelt, der ohne Spezialwerkzeug in wenigen Minuten montiert werden kann. Ecoflex 10 ist ein modernes Koaxialkabel für fast alle Applikationen in der Hochfrequenztechnik: dämpfungsarm, flexibel, störstrahlungssicher und einsetzbar bis in den Mikrowellen-Bereich. Ecoflex 10 ist bei uns lieferbar in allen Längen bis 500 m

Unser besonderer Service: wir schneiden jede Länge nach Ihren Wünschen ohne Aufpreis.

Für Ecoflex 10 gibt es hochwertige Koaxverbinder  in den Normen
BNC, N, SMA,  TNC, 7/16 und UHF.

 verfügbare Steckverbinder für Ecoflex 10



Vernachlässigen Sie auch die Erdung? KMT 11

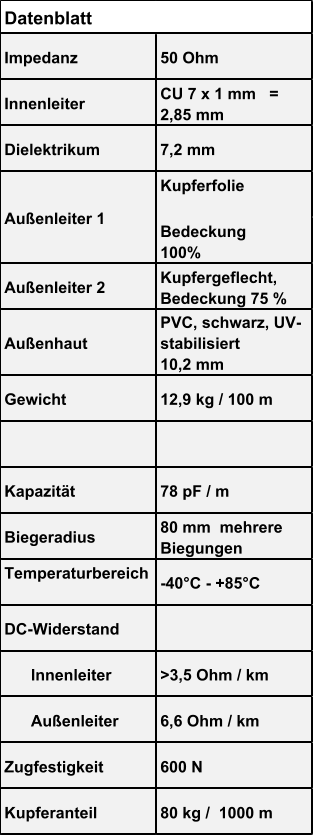

Datenblatt
Impedanz 50 Ohm
Innenleiter CU 7 x 1 mm   = 2,85 mm
Dielektrikum 7,25 mm
Außenleiter 1 Kupferfolie, PE beschichtete
Bedeckung 100%
Außenleiter 2 Kupfergeflecht, Bedeckung 72%
Außenhaut PVC, schwarz, uv-stabilisiert  10,2 mm
Gewicht 13,1 kg / 100 m
Verkürzungsfaktor 0,85
Kapazität 77 pF / m
Biegeradius 40 mm  mehrere Biegungen
Temperaturbereich -40°C - +85°C
DC-Widerstand
      Innenleiter 3,2 Ohm / 1 km
      Außenleiter 3,2 Ohm / 1 km
Zugfestigkeit 50 N
Kupferanteil 80 kg /  1000 m



Leistungsübertragung in dB je 100 m

10 MHz

3900 Watt

100 MHz

1200 Watt

1000 MHz

230 Watt



Dämpfung in dB je 100 m

5 MHz

0,8 dB

10 MHz

1,2 dB

50 MHz

2,8 dB

100 MHz

4,0 dB

144 MHz

4,8 dB

200 MHz

5,8 dB

300 MHz

7,3 dB

432 MHz

8,9 dB

500 MHz

9,6 dB

800 MHz

12,5 dB

1000 MHz

14,2 dB

1296 MHz

16,5 dB

1500 MHz

17,9 dB

1800 MHz

19,9 dB

2000 MHz

21,2 dB

2400 MHz

23,6 dB

3000 MHz

27,0 dB

4000 MHz

32,2 dB

5000 MHz

37,0 dB

Quelle: SSB-Electronic GmbH
