Ecoflex 10 Plus

Home

Koaxkabel Stecker Montagen Zubehör Anfahrt Impressum Service Datenschutz BOS-Funk AGB

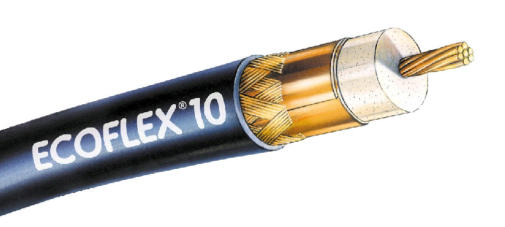

Ecoflex 10 Plus - ein dämpfungsarmes Kabel aus dem
Haus SSB-Electronic GmbH in Lippstadt
MADE IN GERMANY

 zum Datenblatt

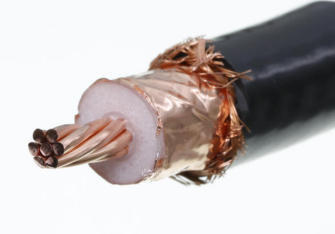

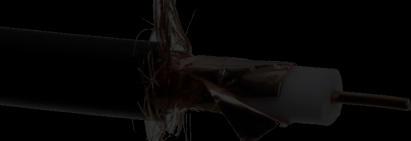

 zum Innenleiter: 7 Aluminiumleiter - verkupfert



Ecoflex 10 Plus ist ein hoch flexibles, verlustarmes Koaxialkabel, das speziell für den Einsatz bis zu 8 GHz entwickelt wurde. Moderne Produktionsverfahren und die Verwendung eines verlustarmen PE-LLC-Dielektrikums mit einem Gasanteil von mehr als 70% ermöglichen sehr geringe Dämpfungswerte. Das Ecoflex 10 Plus setzt bei flexiblen Koaxialkabeln neue Maßstäbe. Die hohe Flexibilität von Ecoflex 10 Plus wird durch einen sieben drähtigen Hybrid-Innenleiter mit Aluminiumkern und verschweißtem Kupfermantel gewährleistet. Der Innenleiter wird in präzisen Produktionsschritten verseilt, komprimiert, kalibriert und anschließend mit einer Beschichtung versehen, um sehr gute Dämpfungs- und Anpassungswerte zu erzielen. Ein weiterer Pluspunkt ist die doppelte Schirmung. Eine überlappende Kupferfolie und ein darüber liegendes Kupfergeflecht sorgen für ein Schirmungsmaß von >90 dB bei einem Gigahertz. Die Kupferfolie besitzt eine PE-Beschichtung, die verhindert, dass sich durch kleine Biegeradien Risse in der Kupferfolie bilden. Der schwarze PVC-Außenmantel des Ecoflex 10 Plus ist UV-stabilisiert. Zusätzlich zu einem umfangreichen  Angebot  von  Hochfrequenzverbindern  gibt es einen lötfreien N-Stecker und eine lötfreie N-Kabel-Buchse, die in wenigen Minuten ohne Spezialwerkzeuge montiert werden können.

Ecoflex 10 Plus ist ein Koaxialkabel für viele alle Anwendungen in der Hochfrequenztechnik.
Ecoflex 10 Plus ist bei uns in jeder Länge bis 500 m lieferbar. (Zwischenverkauf vorbehalten)

Vernachlässigen Sie auch den Blitzschutz? Wir haben die passende Erdung.



verfügbare Steckverbinder für Ecoflex 10 plus

Datenblatt von Ecoflex 10 Plus

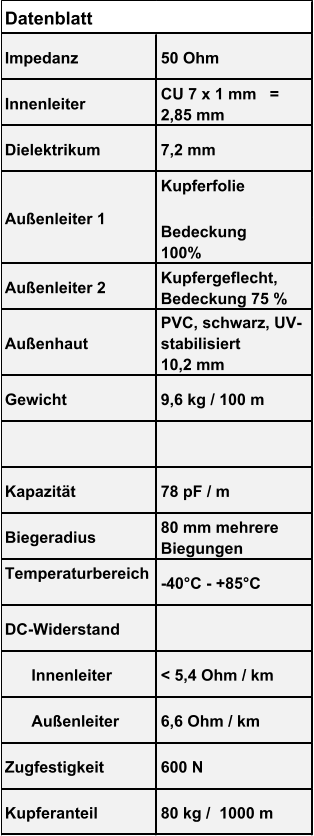

Technische Daten
Innenleiter Hybrid, Alukern, Kupfermantel, 7x1,0 mm
siehe oben
Innenleiter Ø 2,85 mm
Dielektrikum Ø Pe-LLC
Außenleiter 1 CU-Folie, PE-beschichtet
Bedeckungsgrad 100%
Außenleiter 2 CU-Geflecht
Außenmantel PVC-schwarz, UV-stabilisiert
Durchmesser 10,2 mm
Gewicht 10,3 kg / 100 m
min. Biegeradius 1 Biegung/Verlegung  40mm
min. Biegeradius 15 wiederholte  Biegungen
                                  80 mm
Temperaturbereich
              Installation
              Betrieb
-40° bis +65°C
-50° bis +85°C
Zugkraft 4 daN
Elektrische Daten
Impedanz 50
Kapazität 78 pF/m
Verkürzungsfaktor 0,85
Maximalfrequenz 8 GHz
Maximalfrequenz 8 GHz
Maximal Spannung 1000 Volt



Typ. Dämpfung (dB / 100 m @ 20°C
Frequenz Dämpfung Belastbarkeit

5 MHz

0,9 dB
10 MHz 1,3 dB 3860 Watt
50 MHz 2,9 dB
100 MHz 4,1 dB 1190 Watt
144 MHz 5,0 dB
200 MHz 5,9 dB
300 MHz 7,4 dB
432 MHz 8,9 dB
500 MHz 9,6 dB 510 Watt
800 MHz 12,4 dB
1000 MHz 14,0 dB 350 Watt
1296 MHz 16,2 dB
1500 MHz 17,6 dB
1800 MHz 19,5 dB
2000 MHz 20,6 dB 240 Watt
2400 MHz 22,9 dB
3000 MHz 26,0 dB 190 Watt
4000 MHz 30,7 dB 160 Watt
5000 MHz 35,1 dB 140 Watt
6000 MHz 39,1 dB 130 Watt
8000 MHz 46,6 dB



 Blitzschutz

KMT-11 Erdungsschelle für 10 -11 mm Koaxkabel
wie H 2010, Neoflex 10, Ultraflex 10, Ecoflex 10,
       Hyperflex 10, Ecoflex 10 Plus, Aircom P, RG 213 U,
H 2000 Flex,  H 1000 und ähnlich dimensionierte






sowie
KMT-14
für 14mm - 15 mm Koaxkabel wie Ecoflex 15, 15 Plus
LMR 600 und ähnliche

KMT - 7  für 7 - 8 mm Kabel
wie H 2007, HIGHFLEXX 7, Aircell 7,
Ultraflex 7 und ähnliche,

KMT-5 für 5 mm Kabel
wie RG 58, Aircell 5, Airborne 5,
H 155, Hyperflex 5, RG 400 u.ä.


Erdungs-Garnitur KMT-5, -7,  -11 oder -15

für Alu- oder Kupfer-Koaxialkabel

1.

geprüft nach CESI - nach MIL STD 1757 (1980)

Prüfung auf Blitz- und Funk-Einschläge

2.

Kontaktwiderstand < 1 Milli-Ohm

3.

wasserdicht nach IP 67 - IEC 60529 (CESI)

4.

Witterungsbeständigkeit (IEC 68-2-14)

Material

1. Gehäuse

V2A Edelstahl

2. Dichtung

EPDM Kunstgummi

3. Innenkontakt

Kupfer gewellt

4. Kabel

verzinnte Kupferleitung, 600 mm, Ø 16 mm²

Kabelschuh M8

PVC isoliert, schwarz CEI 20-22
