Ecoflex 15

Ecoflex 15, ein dämpfungsarmes flexibles 14,6 mm Koaxialkabel 50 Ohm
aus dem Haus SSB-Electronic GmbH in Lippstadt

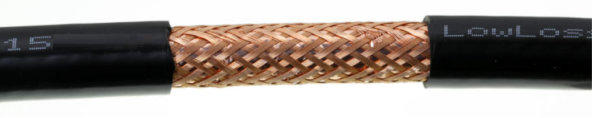

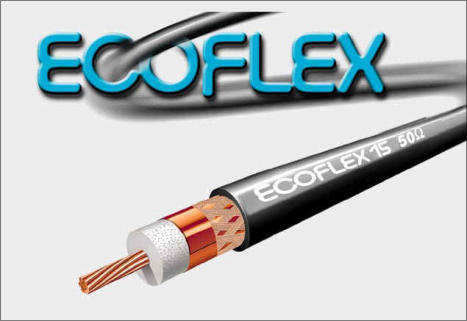

Ecoflex 15
Originaldatenblatt des Vertreibers







ECOFLEX 15 ist ein 50 Ohm Koaxialkabel für den Frequenzbereich DC - 6 GHz. Der spezielle Aufbau dieses Kabels kombiniert die exzellenten Dämpfungswerte von biegefreien 1/2'' Kabeln mit massiven Innenleitern mit der bekannt guten Flexibilität von RG-Koaxialkabeln mit Litze-Innenleitern. Modernste Produktionsverfahren und die Verwendung eines verlustarmen PE-LLC Dielektrikums setzen dabei neue Maßstäbe in dieser Kabelklasse.
Das Ergebnis ist ein hochflexibles und dabei sehr dämpfungsarmes Koaxkabel für anspruchsvolle Anwendungen in der Telekommunikations- und Nachrichtentechnik.
Eine EMV-gerechte Schirmdämpfung von >90 dB / 1 GHz wird durch eine doppelte Schirmung mit überlappender Kupferfolie und überliegendem Kupfergeflecht erreicht. Die Folie ist PE-beschichtet und hierdurch gegen Risse bei zu kleinem Biegeradius geschützt.

Für Ecoflex 15 wurde ein hochwertiger lötfreier N-Stecker entwickelt, der schnell und einfach ohne Spezialwerkzeug zu installieren ist. (siehe Montageanleitung) (weitere Steckertypen: siehe unten!)

Vergessen Sie bitte nicht die Erdung des Kabels. Für 15 mm Kabel führen wir unsere Erdungsschelle KMT-14


Technische Daten des Ecoflex 15

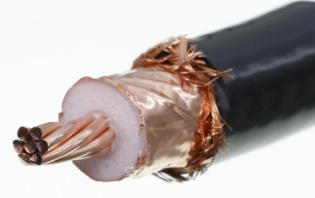

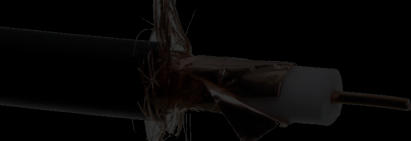

Konstruktion:
Innenleiter CU Litze  7 x 1,55 mm Ø 4,5 mm
Dielektrikum LLC PE Ø 11,3 mm
1. Außenleiter CU-Folie, PE-beschichtet
   Bedeckung 100%
2. Außenleiter CU-Geflecht, Bedeckung 72%
Außenmantel PVC-schwarz, UV-stabilisiert
   Ø  14,6 mm
Mechanische Daten:
Gewicht je 100 m 25,8 kg
Biegeradius 70 mm
Temperaturbereich - 40°C ... + 85°C
Zugfestigkeit 120 N
 Kupferanteil / 1 km 166 kg

Elektrische Daten:
Impedanz 50 Ohm
Kapazität 77 pF/m
Verkürzungsfaktor 0,86
Schirmdämpfung /1 GHz >90 dB
R (DC) innen 1,56 Ohm / 1 km
R (DC) außen 5,15 Ohm / 1 km
HF-Spitzenspannung 1,55 KV







Dämpfungen in dB/100 m bei 20° C
5 MHz 0,60 dB
10 MHz 0,86 dB
50 MHz 1,96 dB
100 MHz 2,81 dB
144 MHz 3,40 dB
300 MHz 5,00 dB
432 MHz 6,10 dB
800 MHz 8,60 dB
1000 MHz 9,80 dB
1298 MHz 11,4 dB
1500 MHz 12,4 dB
1800 MHz 13,8 dB
2000 MHz 14,7 dB
2320 MHz 16,0 dB
2400 MHz 16,3 dB
3000 MHz 18,7 dB
4000 MHz 22,3 dB
5000 MHz 25,7 dB
6000 MHz 28,8 dB





maximale Belastbarkeit bei 40°C
10 MHZ 6400 Watt 100 MHz 2000 Watt
500 MHz 830 Watt 1000 MHz 560 Watt
2000 MHz 380 Watt 6000 MHz 190 Watt





Verfügbare Steckverbinder für Ecoflex 15+ Heatex
N-Stecker   UG 21-15 TA
N-Kabel-Buchse   UG 23-15 TA
UHF-Stecker   UHF-Spezial-15
7/16 Stecker   7/16-m-15 TA
7/16 Buchse   7/16-f-15 TA
Erdungsschelle   KMT-14
