UG 536 TA
N-Norm Stecker unsere 5 mm Koaxialkabel
STG S = versilbertes Steckergehäuse T = PTFE-Dielektrikum G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

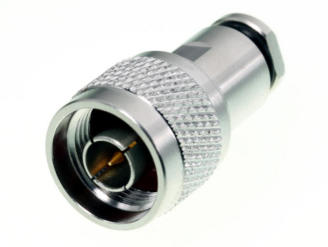

UG 536 TA, unser N-Stecker für
RG 58, RG 58 ALL,
AIRBORNE 5,
Aircell 5,
H 2005, RG 223 u.ä.
PTFE-dielektrikum, TresAlloy Gehäuse,vergoldeter Mittelkontakt
zur Montageanleitung assembly instruction
|
Der UG 536 TA ist ein neu konzipierter N-Stecker mit erleichterter Montage. Die Spannschraube des UG 536 TA ist mit einem Silikon-O-Ring versehen, so dass durch das Gewinde kein Wasser eindringen kann. Eine doppelt geschlitzte Masseverbindungshülse ermöglicht ein optimales Anpassen zwischen dem Dielektrikum und dem Geflecht des Kabels. Die PTFE-Scheiben können bei der Montage nicht mehr verwechselt werden. Sie sind gleich hoch. Newly designed N male connector for an easier assembly. The screw of UG 536 TA comes along with a silicone o-ring, so water cannot penetrate the threat. A double-slot clamp enables an optimum of fitting between the braid and the dielectric of the cable. As the two PTFE discs are identical it is not possible to mix them up. |

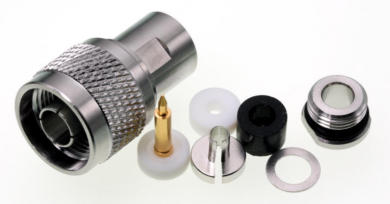

von links:
Gehäuse, diamagnetischer Mittelstift, 2 identische PTFE-Scheiben,
Masseverbindungshülse, Gummidichtung, Anpressring, Abschlussschraube mit
Dichtung
from the left: body,
diamagnetical center pin, 2 identical PTFE-disks, clamp, black gasket,
washer, final screw with gasket
|
