KMT 14
Stecker-Norm: Erdungsschelle
Geeignete Kabel:
Ecoflex 15, Heatex 15+, Cellflex 12-50,
STG S = versilbertes Steckergehäuse T = PTFE-Dielektrikum G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung der Erdungschellen
KMT-7, KMT-11 und KMT-14
Abb. zeigt KMT-11

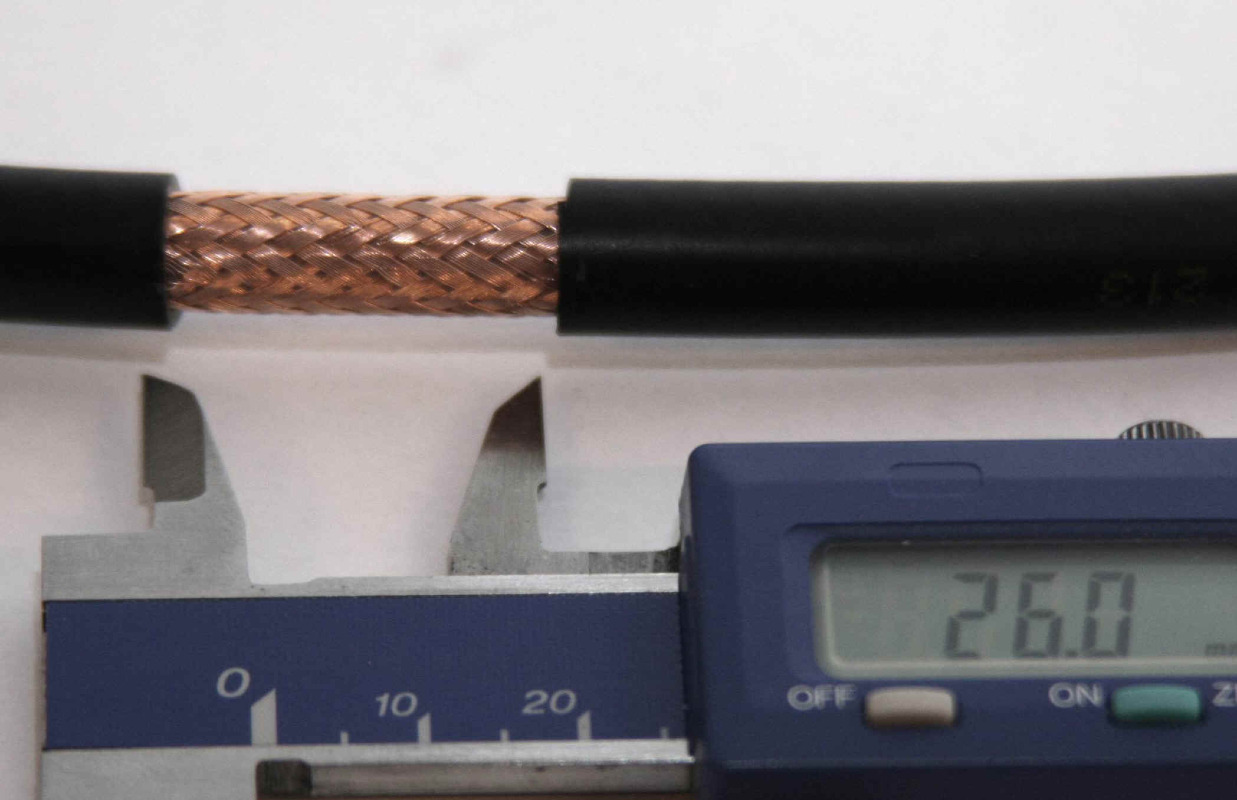

Montageschritte
Vor dem nächsten Schritt sollte die Außenhaut des Kabels sorgfältig mit beiliegendem Spezial-Silikon-Fett behandelt werden.

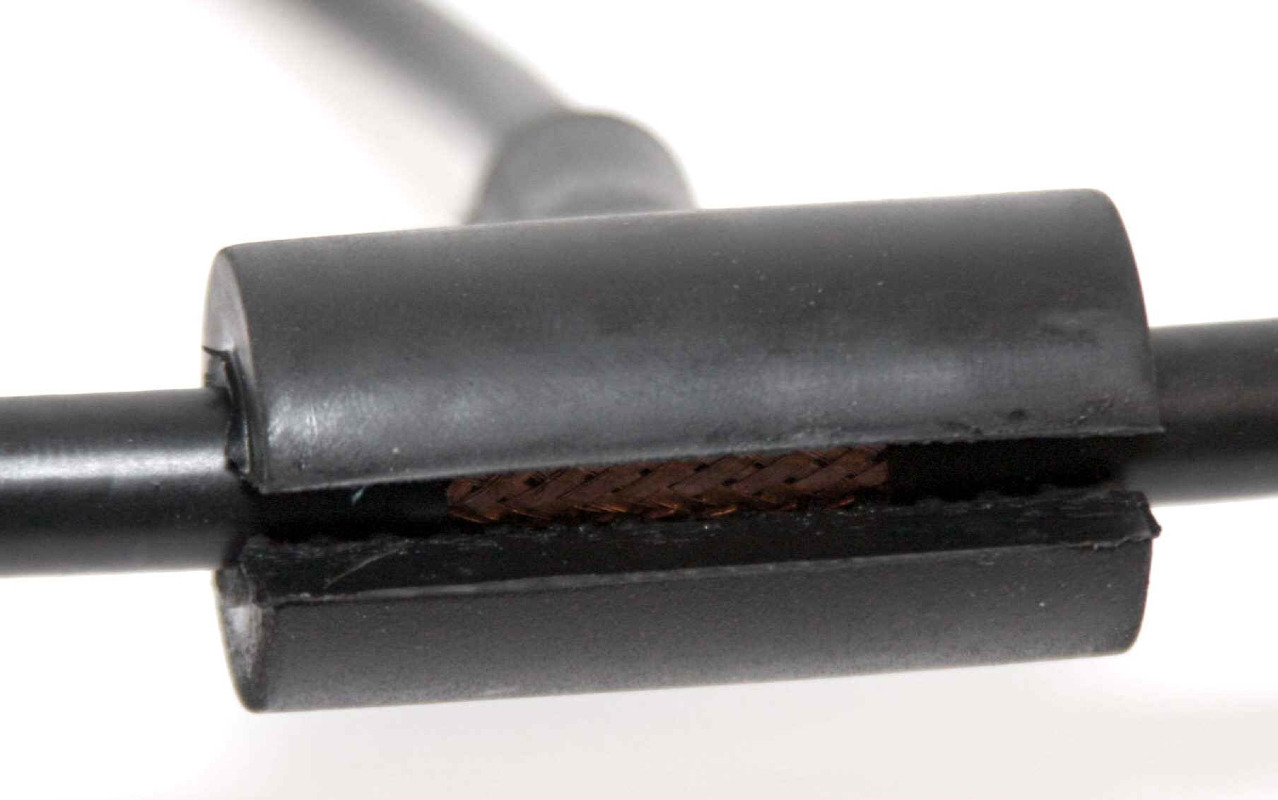

Gummidichtung gut an das Kabel (zentriert) anpassen!

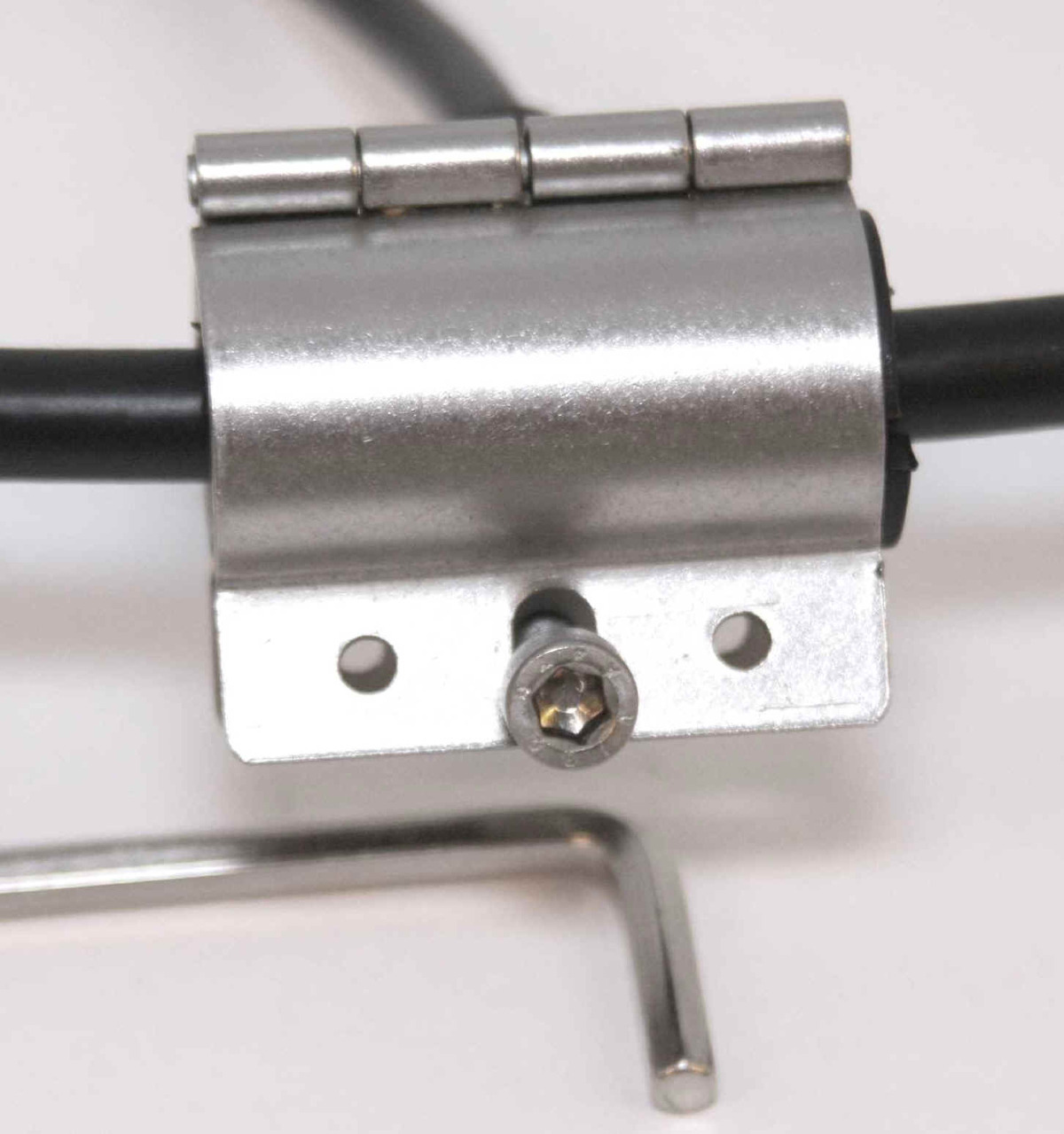

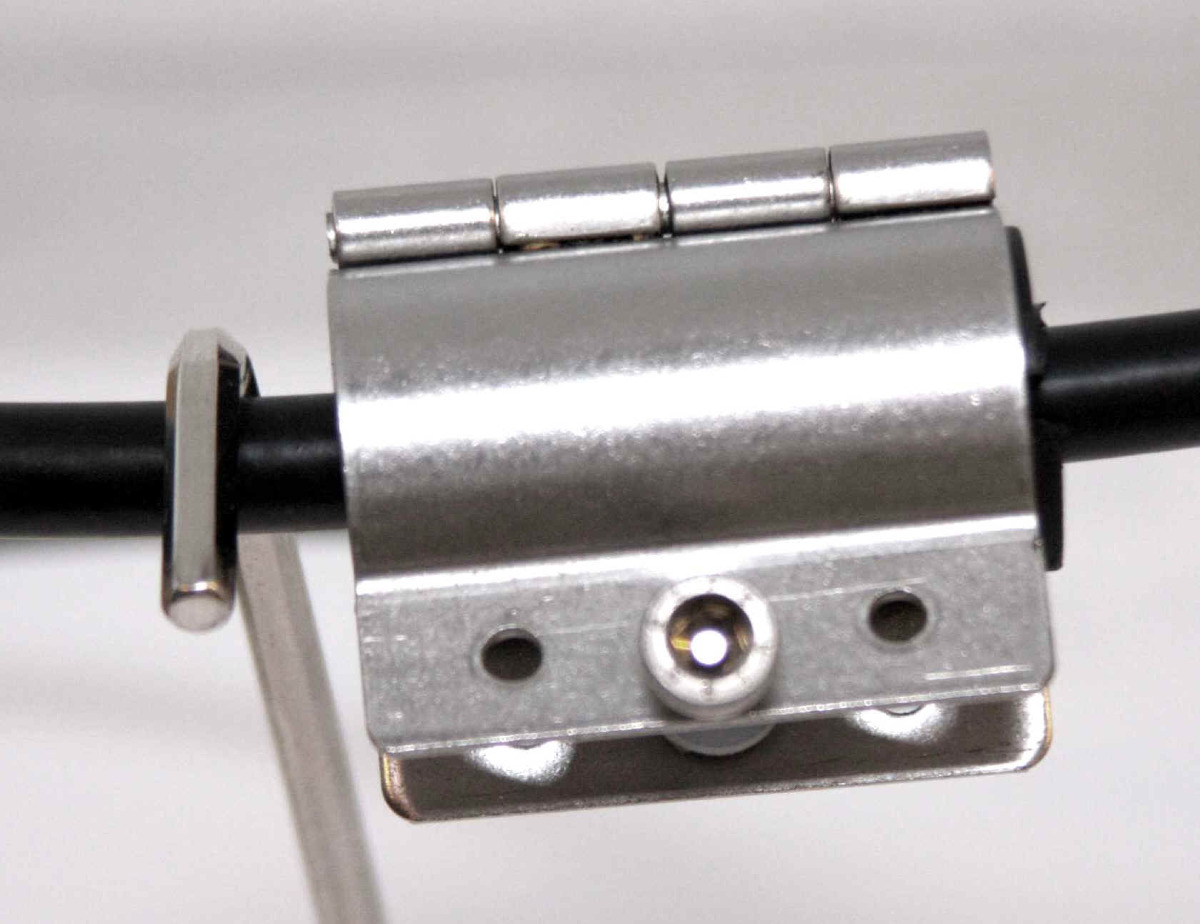

Inbusschlüssel 5 mm
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
