PL 259-7 Crimp
Stecker-Norm: UHF-Stecker
Stecker: 33607 – UHF-crimp-Stecker für 7 mm Kabel PL 259-7 Crimp (PL-Stecker)
Geeignete Kabel:
Aircell 7, H 2007, Ultraflex 7

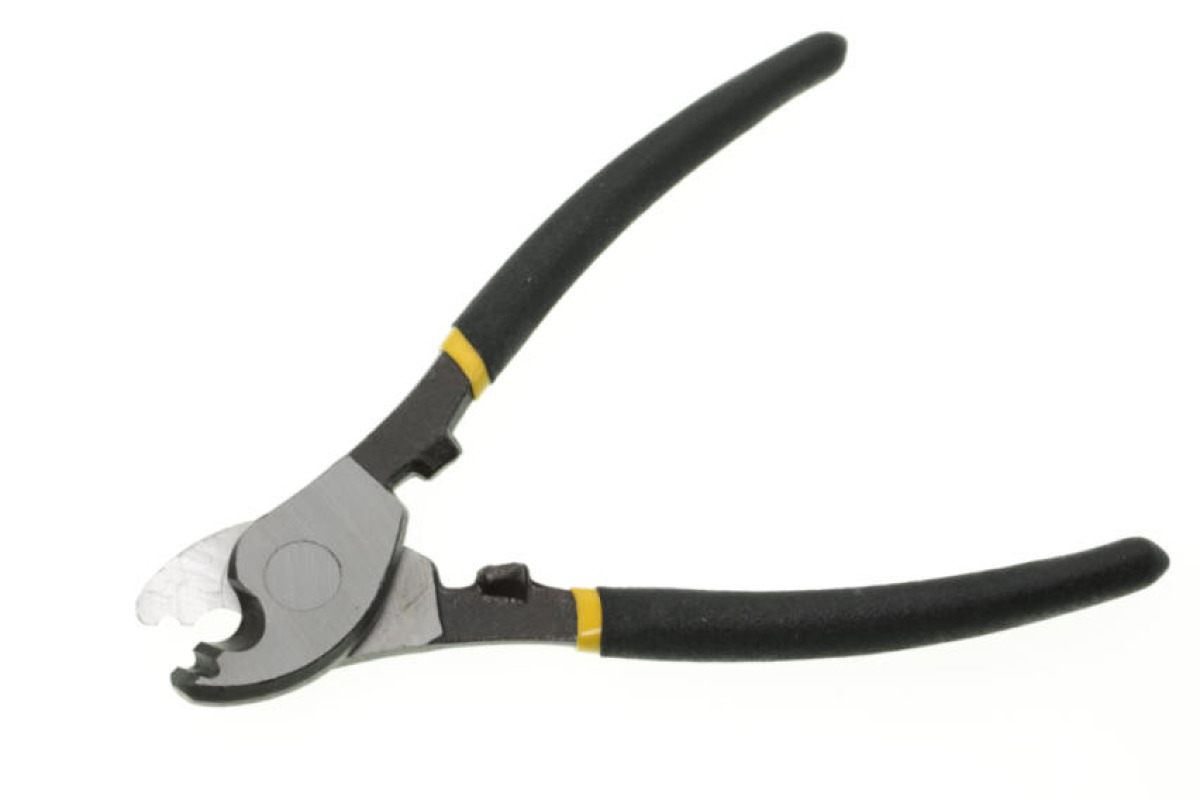

Montageschritte
Set vorbereiten
- Stecker, Crimphülse und Schrumpfschlauch auf Vollständigkeit überprüfen
Hülse & Schlauch aufziehen
- Zuerst den Schrumpfschlauch, und dann Crimphülse auf das Kabel schieben

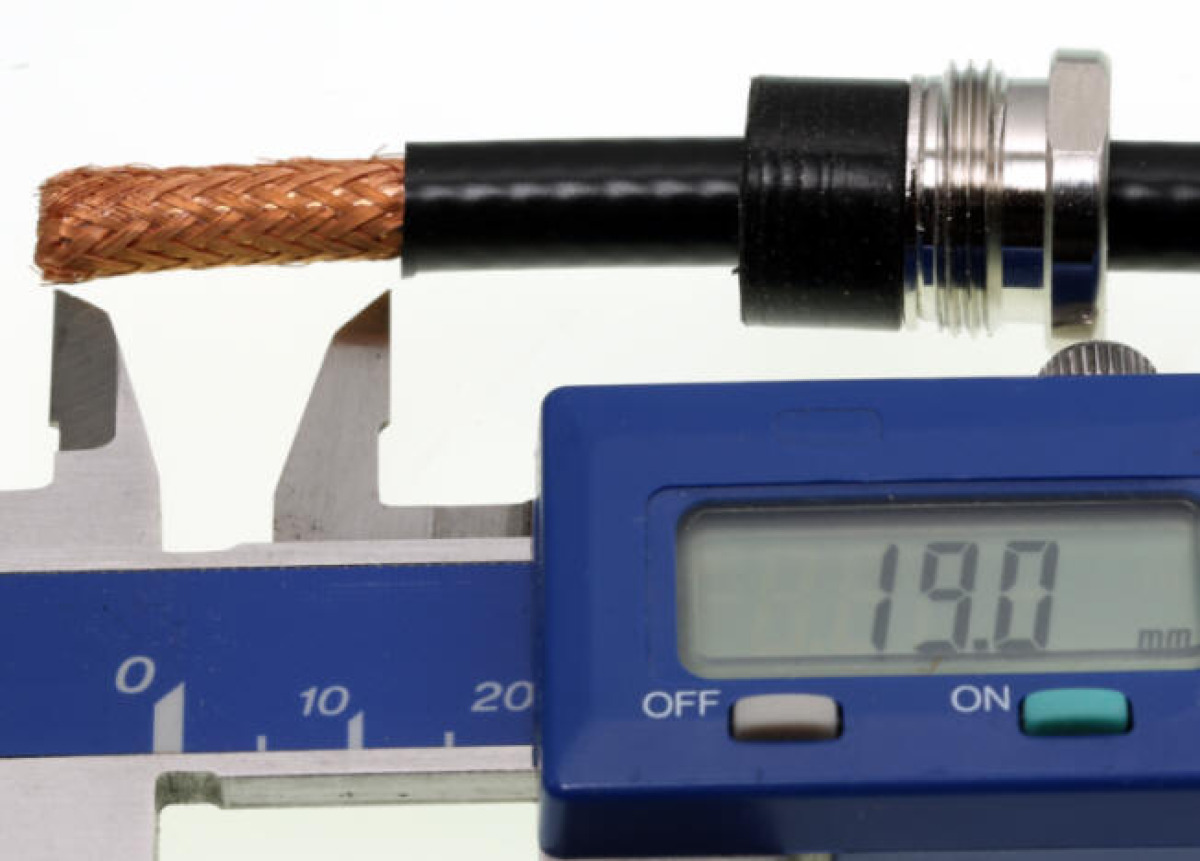

Außenmantel abisolieren
- 25mm-30mm des Außenmantels sauber abisolieren

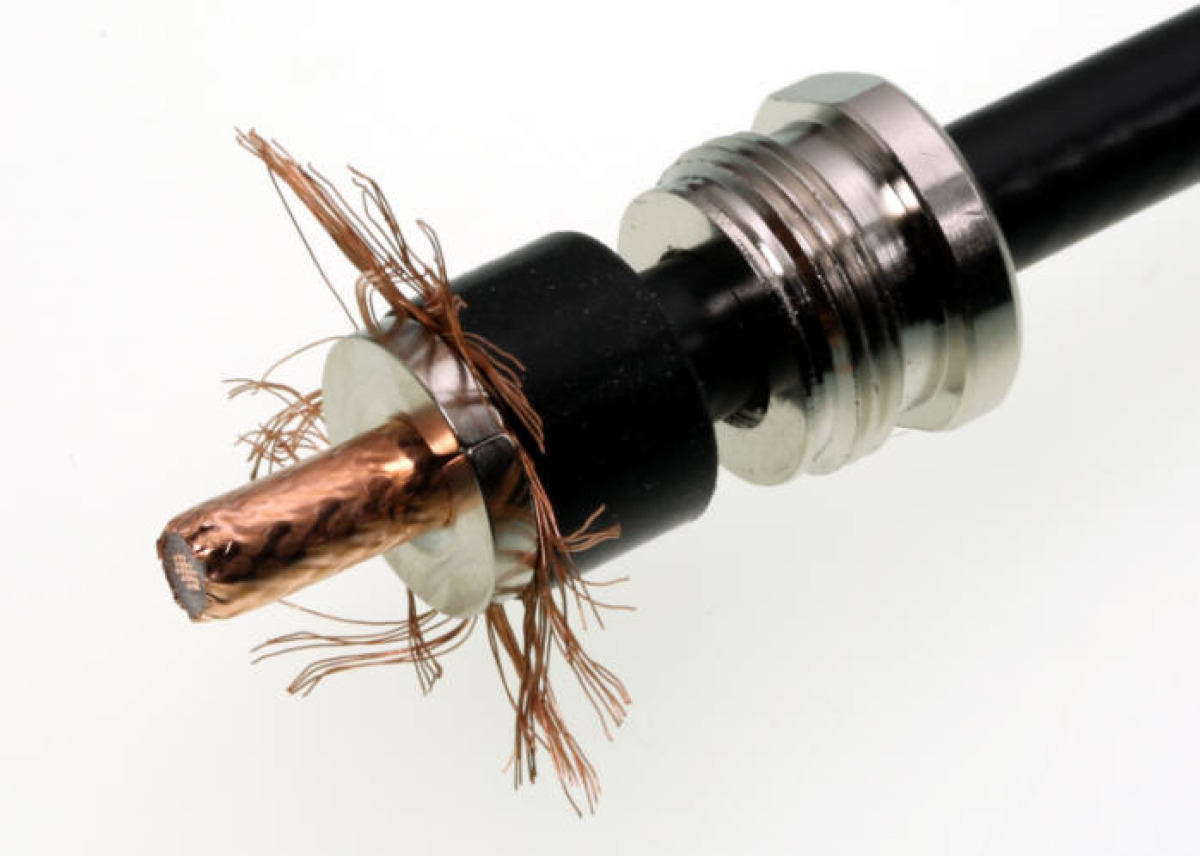

Schirmgeflecht zurückkämmen
- Schirmgeflecht vorsichtig zurückkämmen und gleichmäßig seitlich verteilen

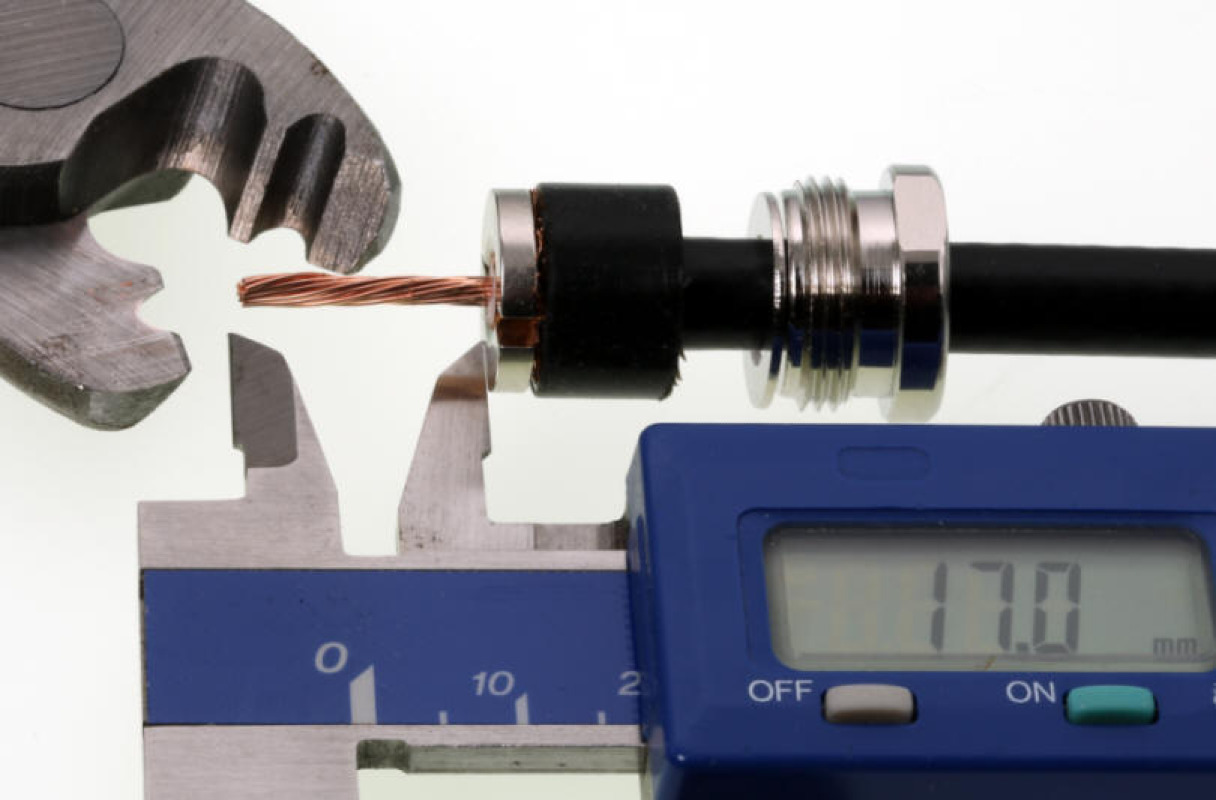

Innenleiter freilegen
- Innenleiter auf 16mm freilegen

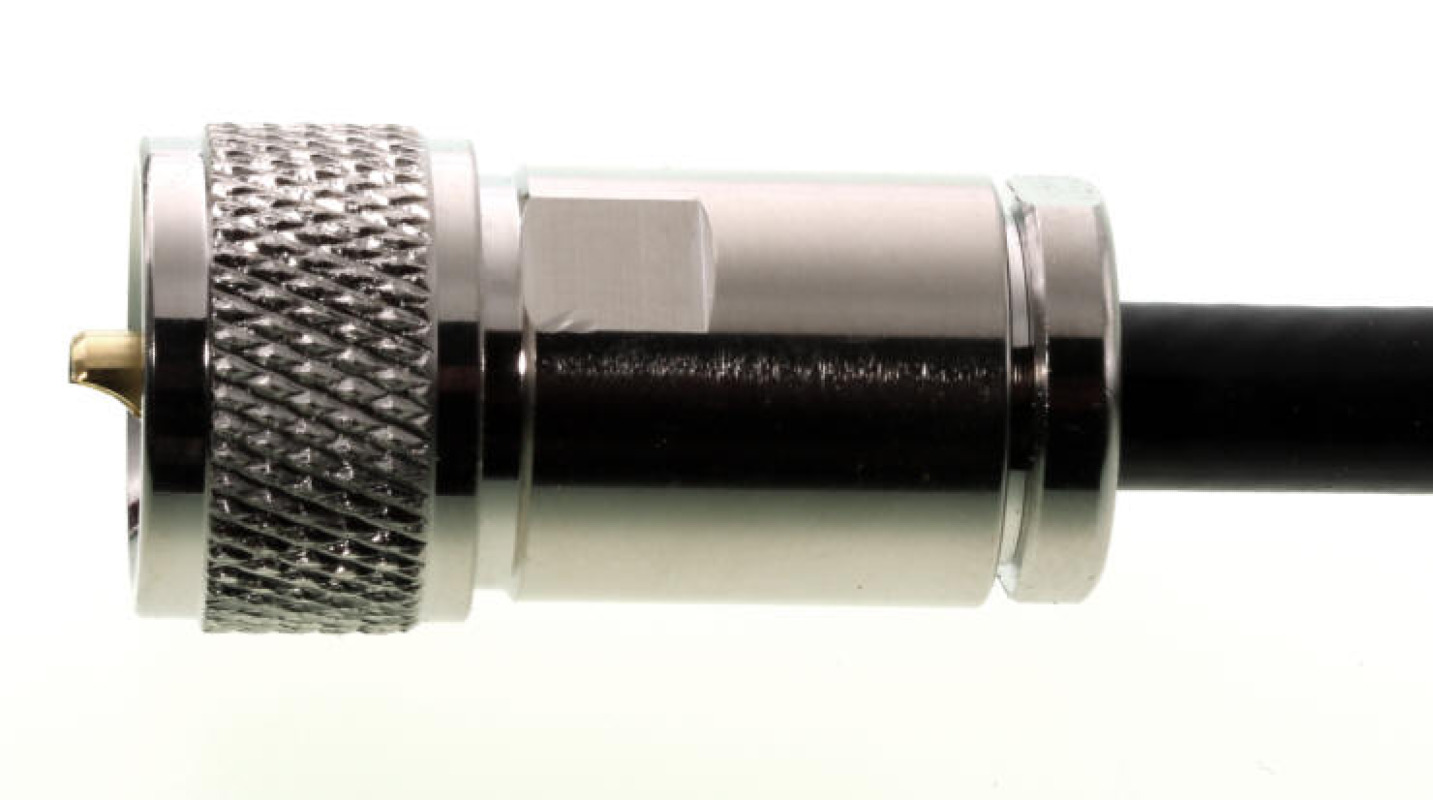

Stecker aufsetzen
- Stecker aufsetzen. Dabei den Innenleiter nicht verbiegen oder beschädigen. Bei Lötwunsch hier schon den Innenleiter mit Lötfett einfetten.**
Vordere 2mm verbinden
- Die vorderen offenen 2mm bündig mit Lötzinn auffüllen oder - *je nach Wunsch *- vercrimpen.
Schirmgeflecht Kürzen & vercrimpen
- Schirmgeflecht passend kürzen, damit es sauber unter der Crimphülse liegt diese aufschieben und vercrimpen.
Schrumpfschlauch verschrumpfen
- Schrumpfschlauch bündig über die Verbindungsteile setzen und gleichmäßig verschrumpfen.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
