PL 259-7 TG
Stecker-Norm: UHF-Stecker
Geeignete Kabel:
Aircell 7 , H 2007 , Highflexx7/Ultraflex 7
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
PL 259/7 TG - Montageanleitung des UHF-Steckers für HIGHFLEXX 7, Aircell 7, H 2007, H 2007 FRNC verwendetes Kabel: HIGHFLEXX 7

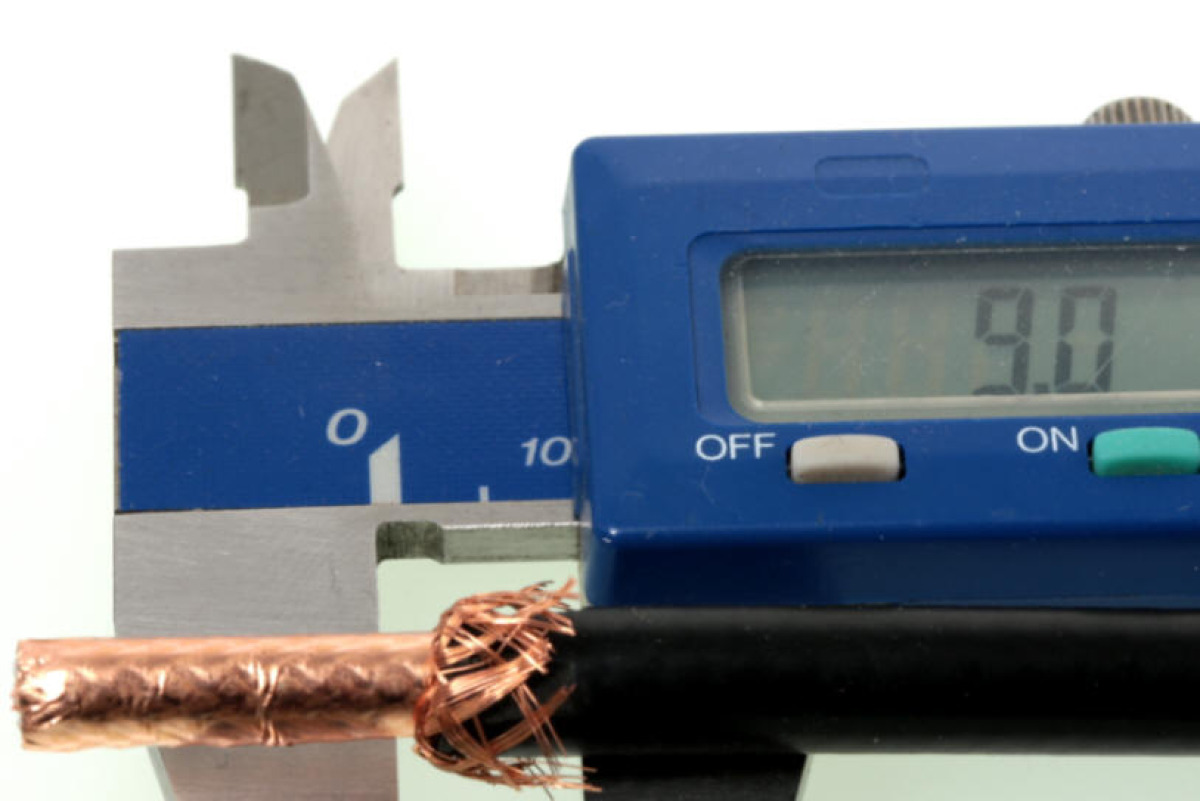

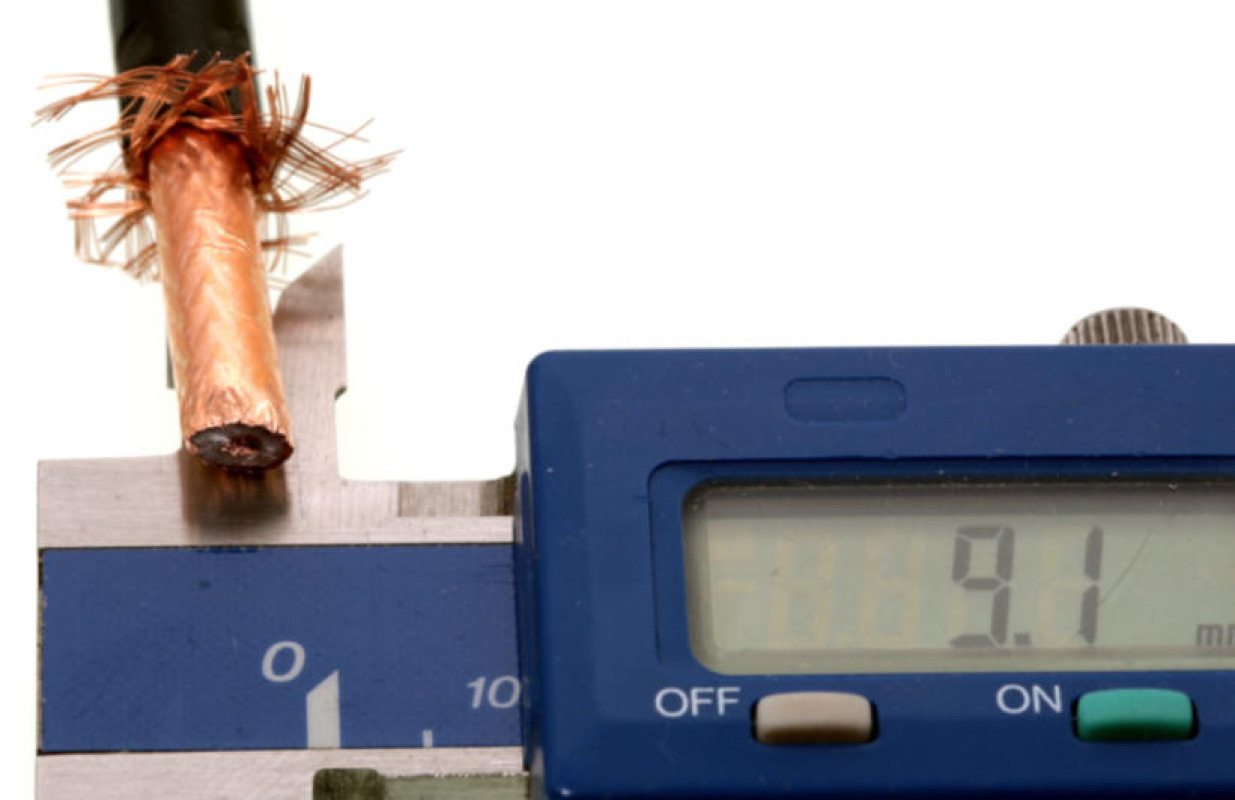

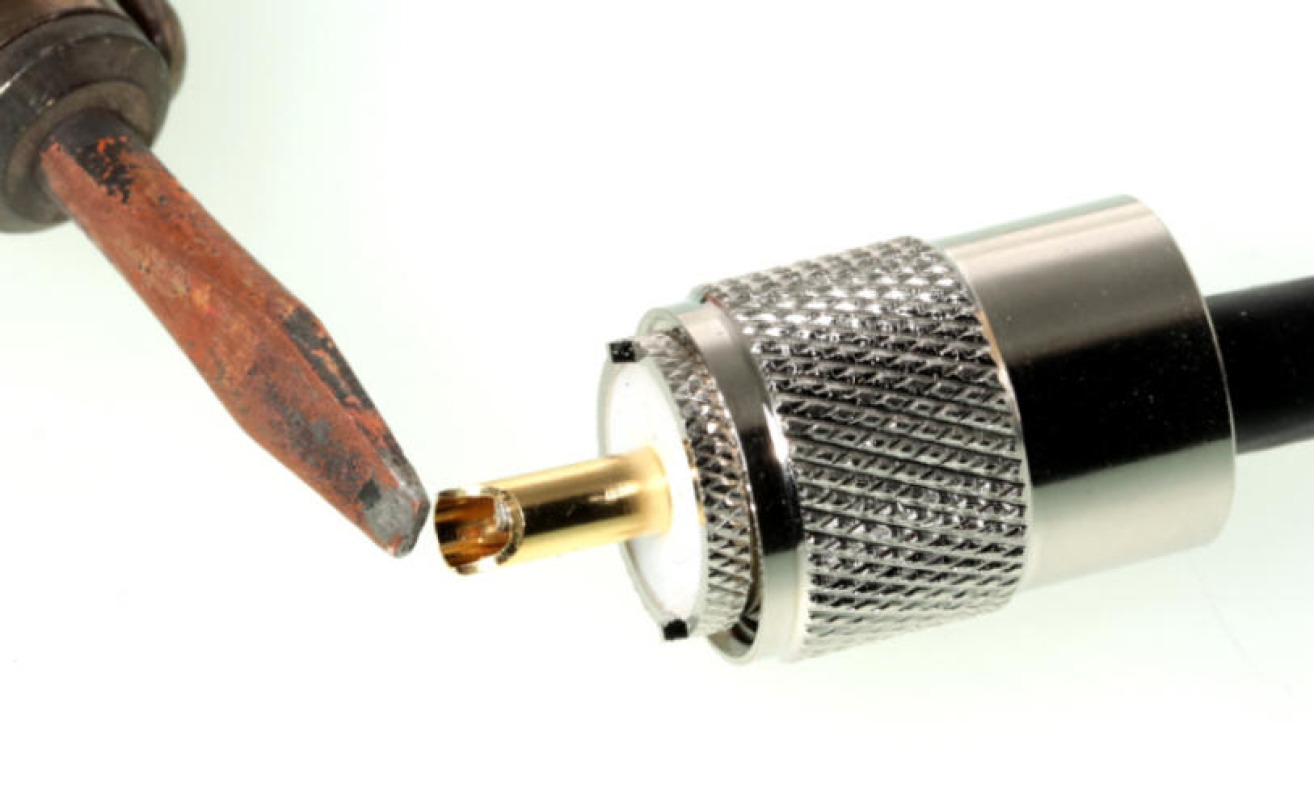

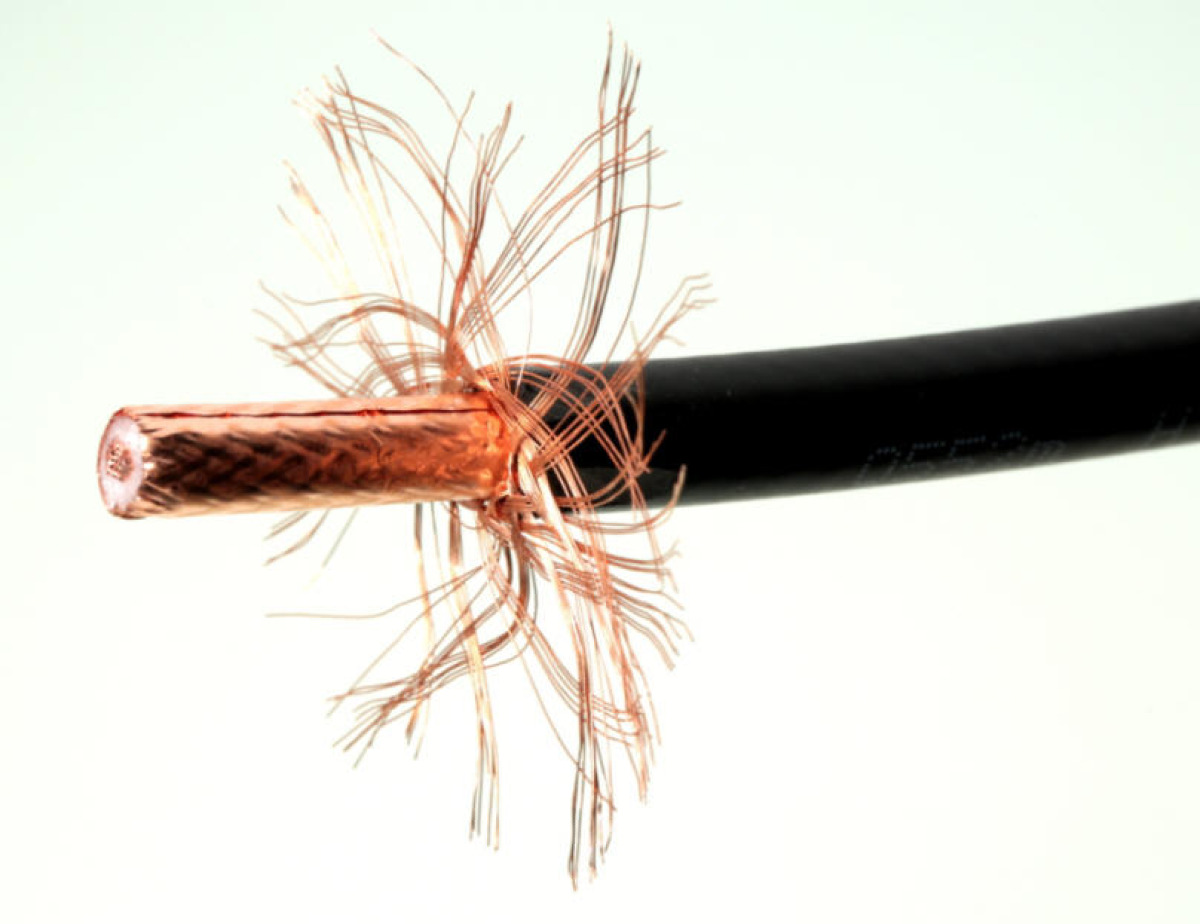

Montageschritte

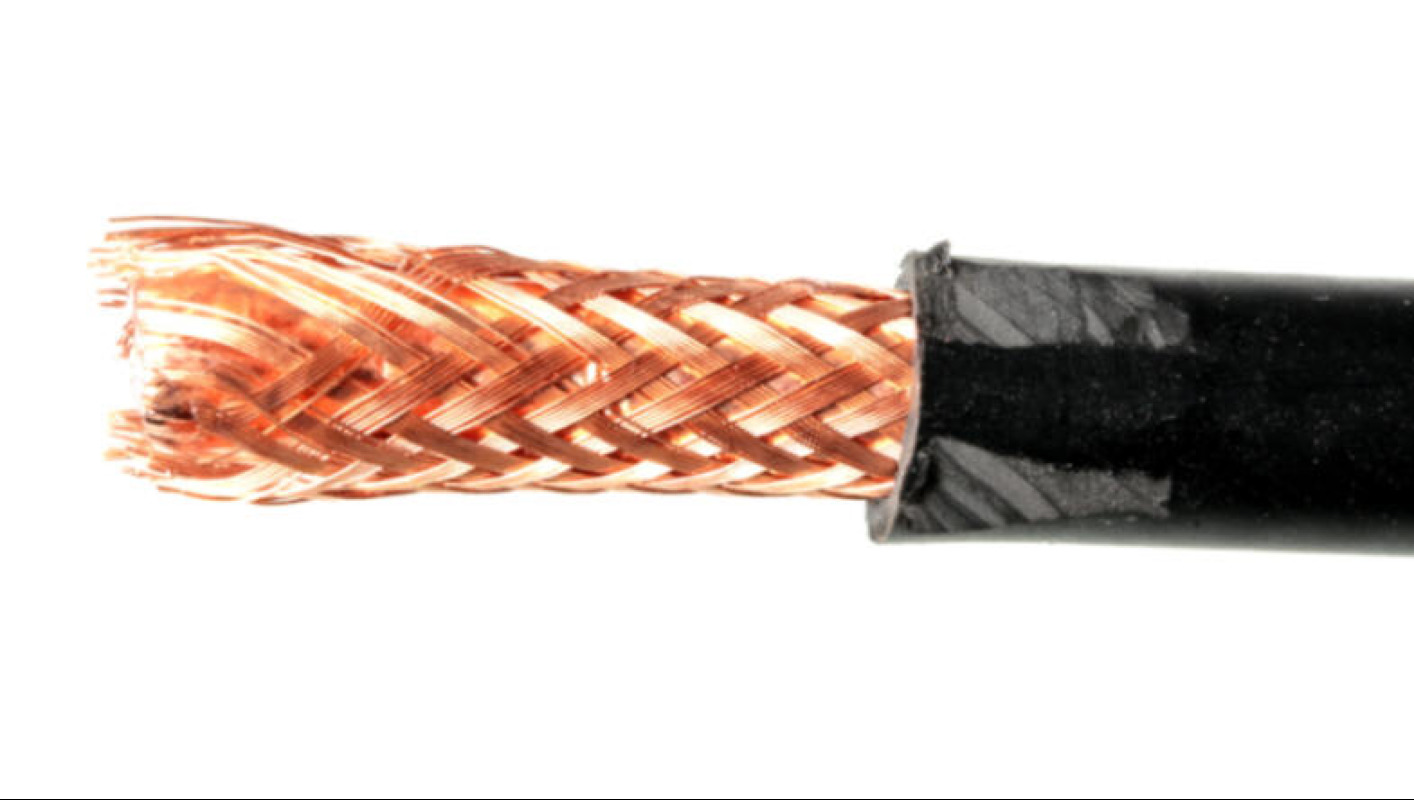

Mit 4 kleinen Schnitten wird die Außenhaut konisch angeschnitten, so dass das Steckergehäuse leicht "aufgeschraubt" werden kann.

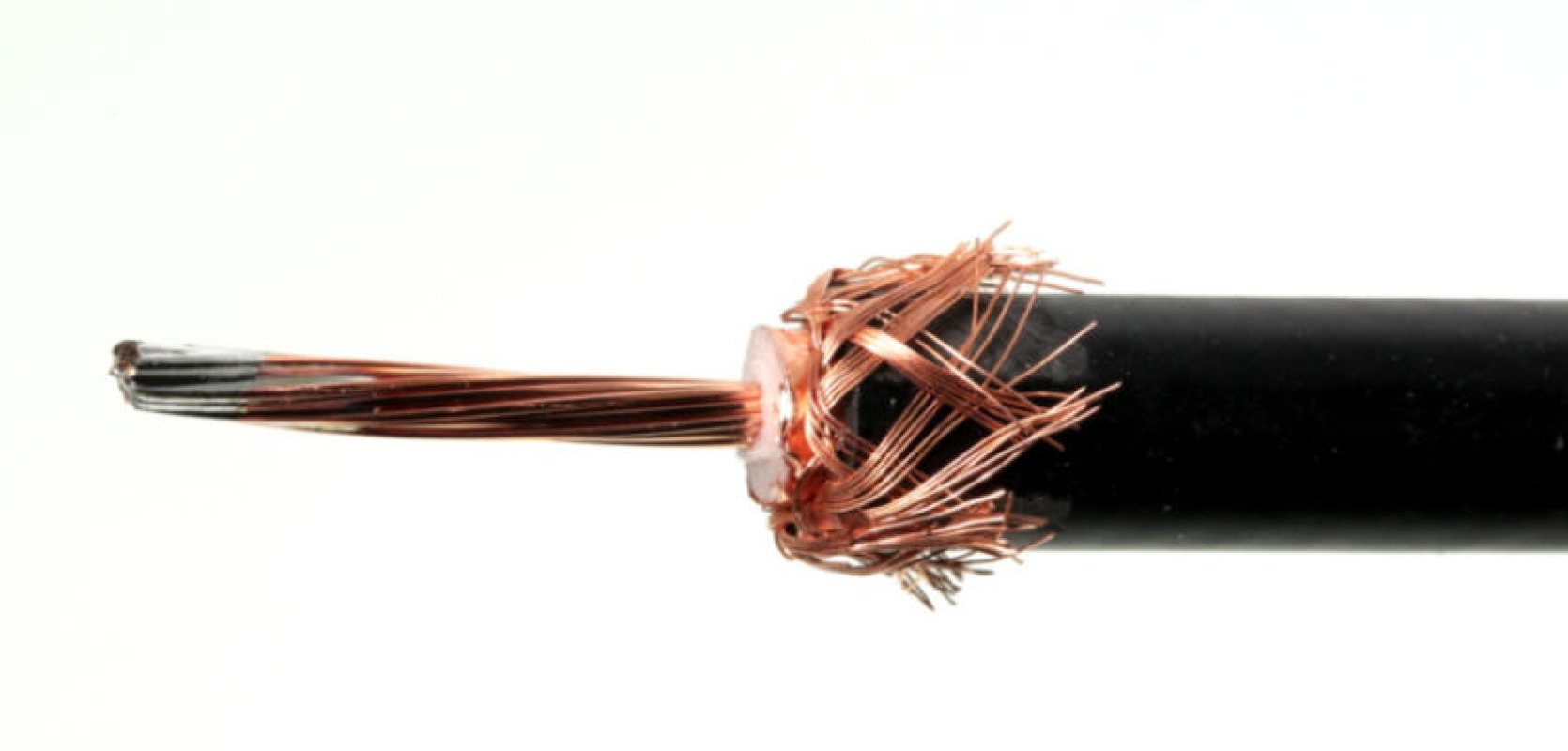

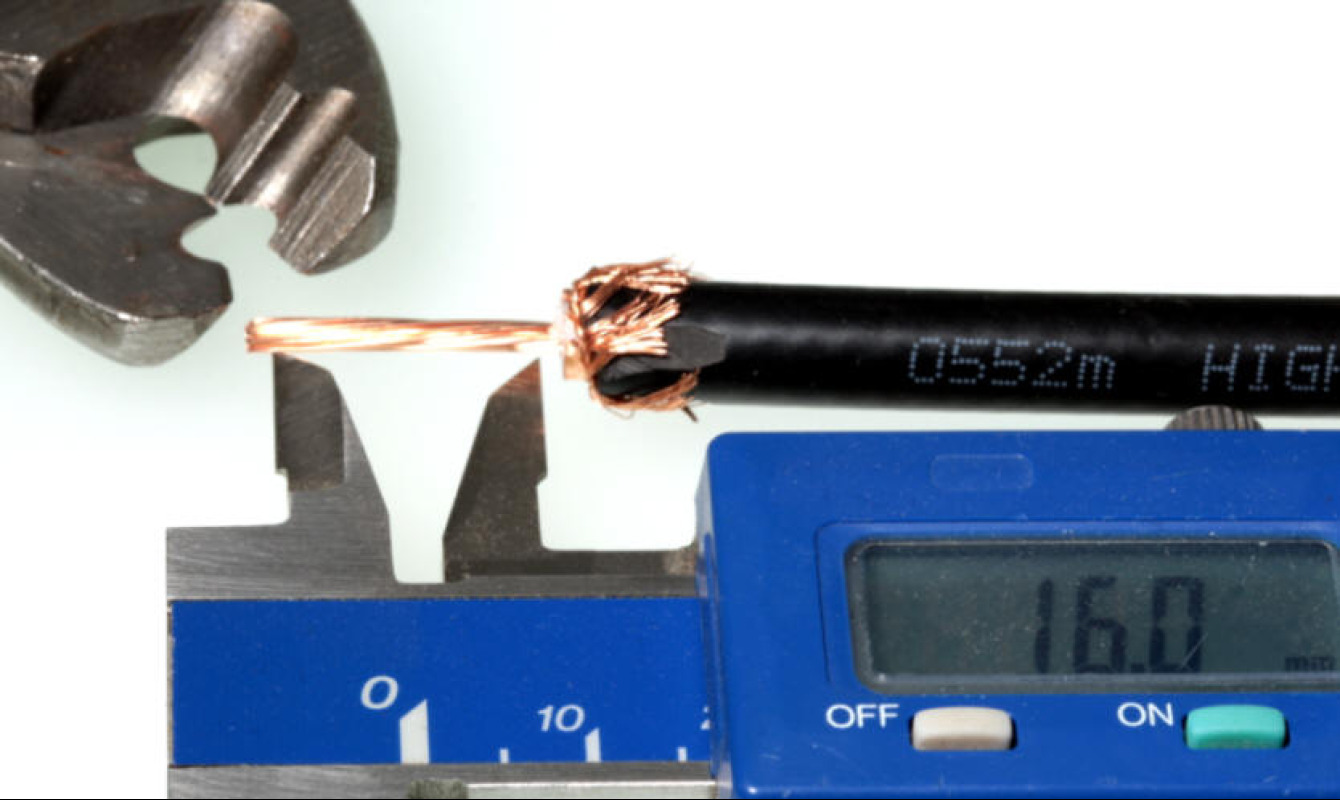

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
