UG 261 TG
Stecker-Norm: BNC-Buchse

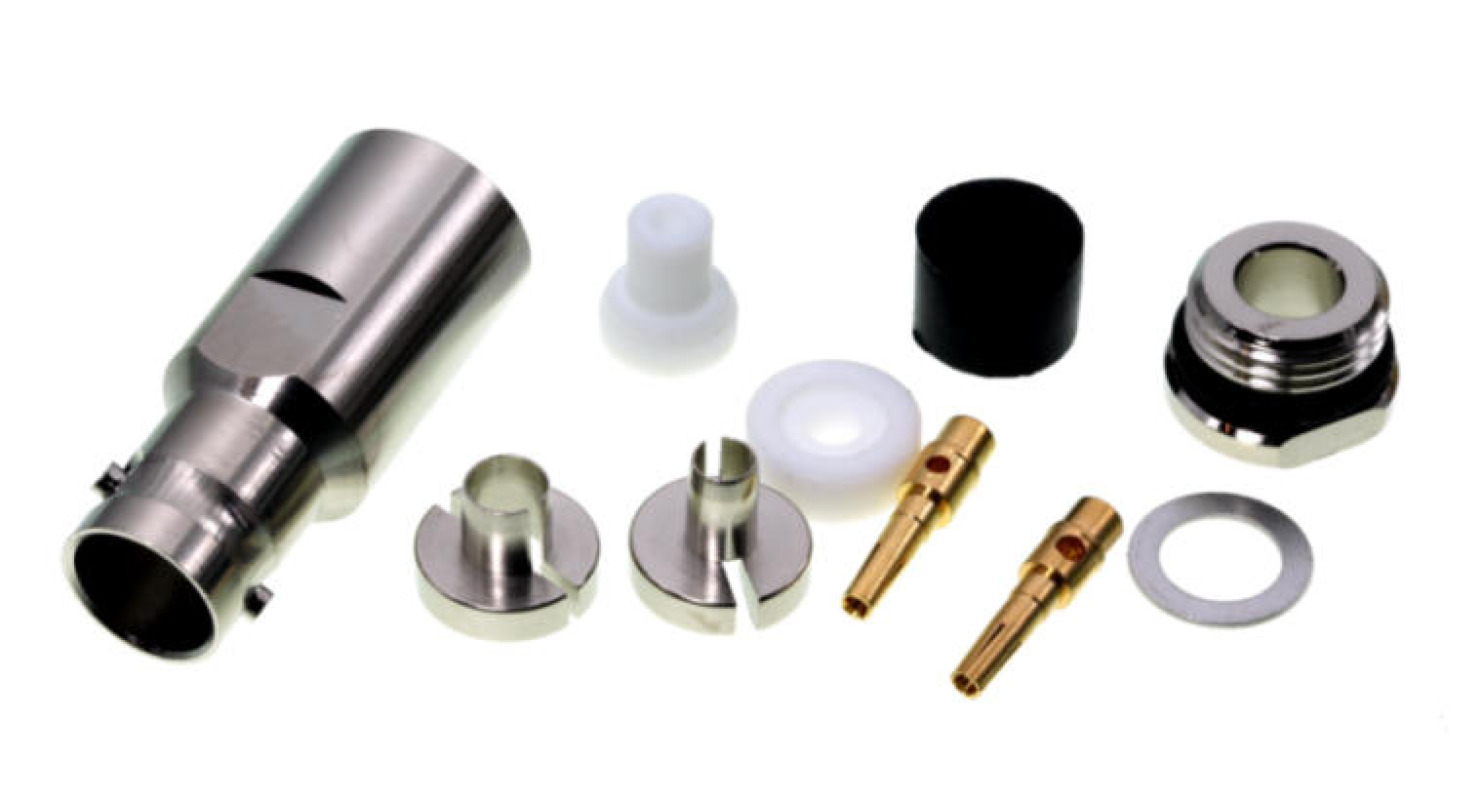

Stecker: 52610 – BNC-Kombi-Buchse RG 58 / H 155 UG-89 UG 261 TG
Geeignete Kabel:
die große Masseverbindungshülse ist für H 155, Hyperflex 5 u.ä. 5,4mm Kabel
die kleine Masseverbindungshülse ist für RG 58 U,RG 58 CU, Aircell 5, RG 142, RG 400, H 2005, Airborne 5 u.ä. 5,0mm Kabel
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum
Montageanleitung für die Kabelbuchse UG 261 TG verwendetes Kabel / used cable Hyperflex 5

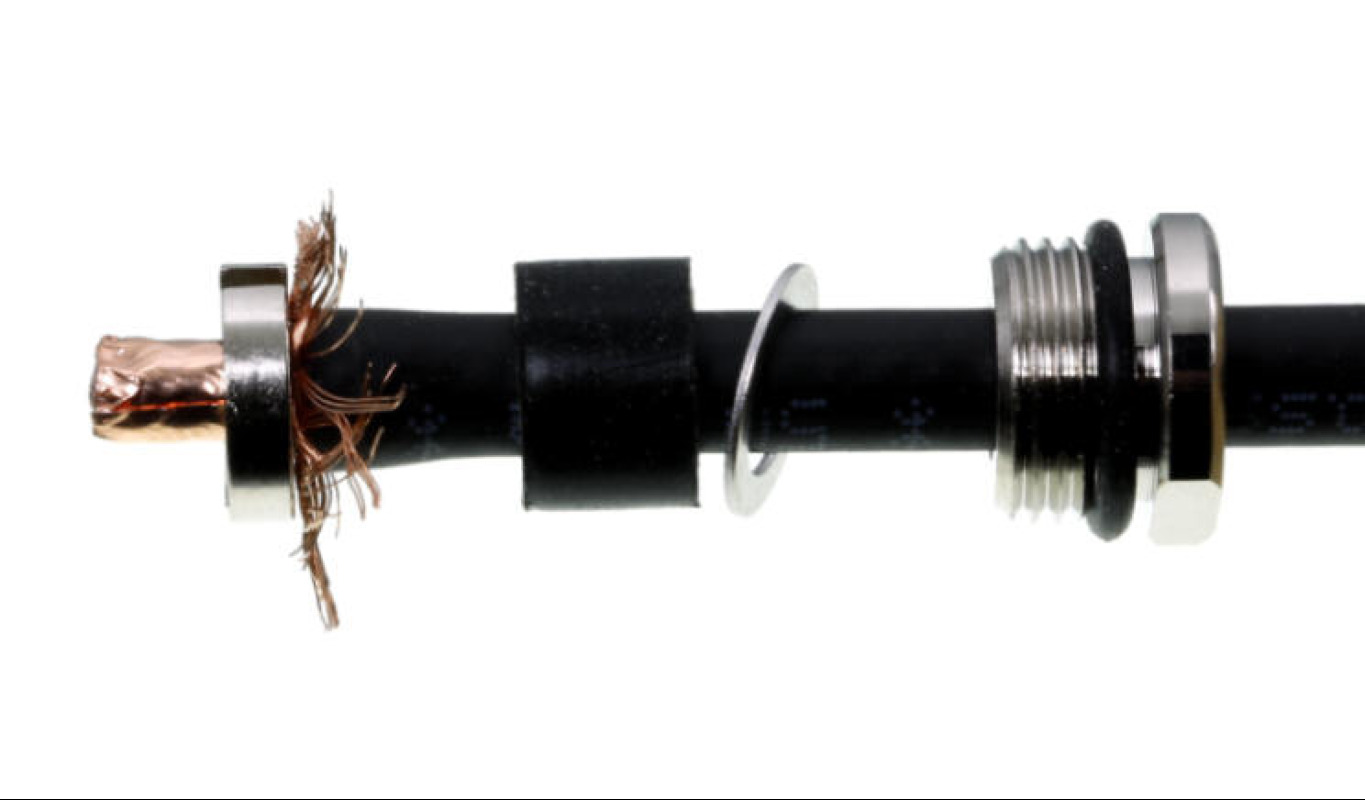

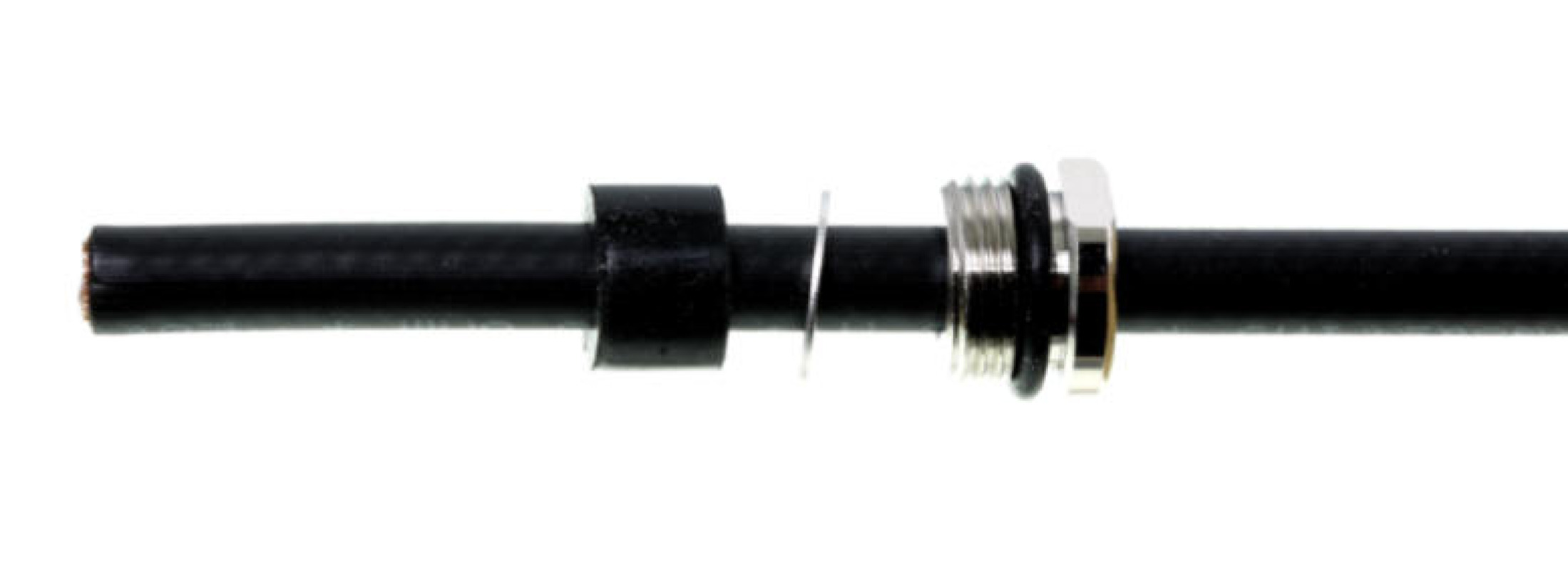

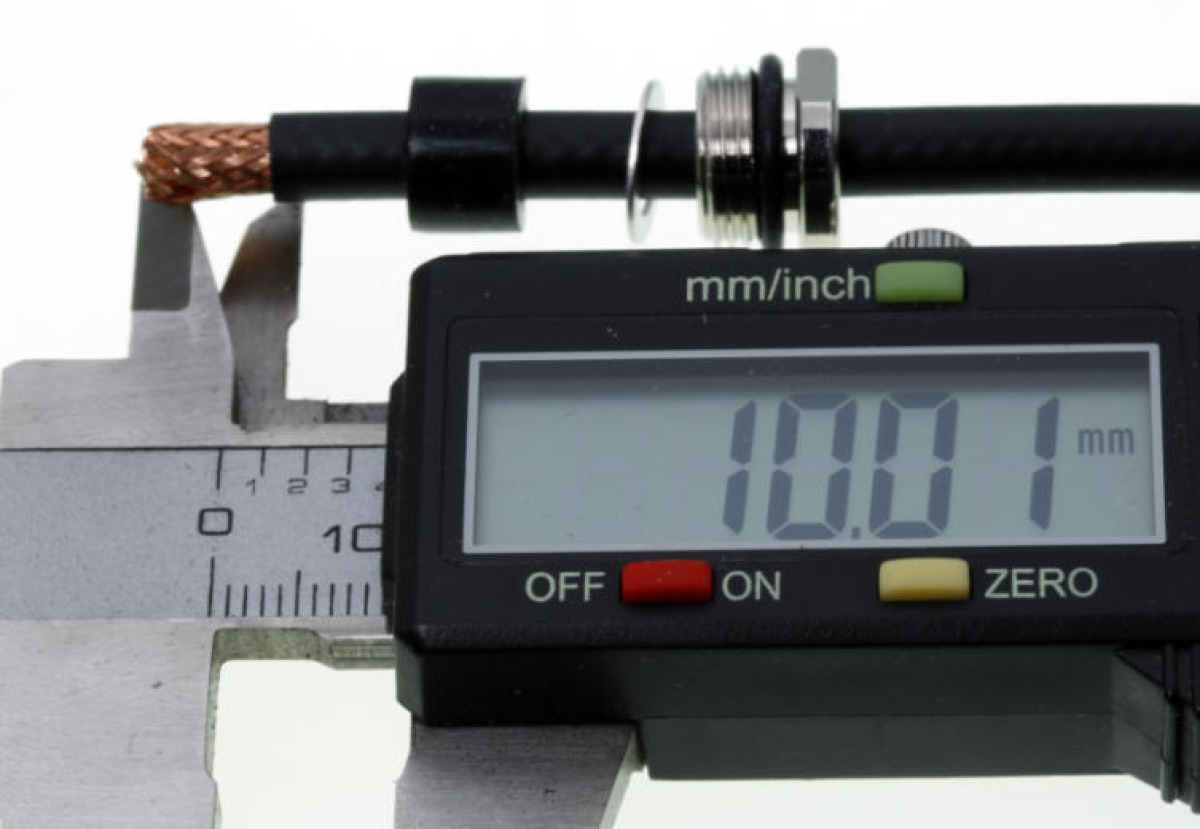

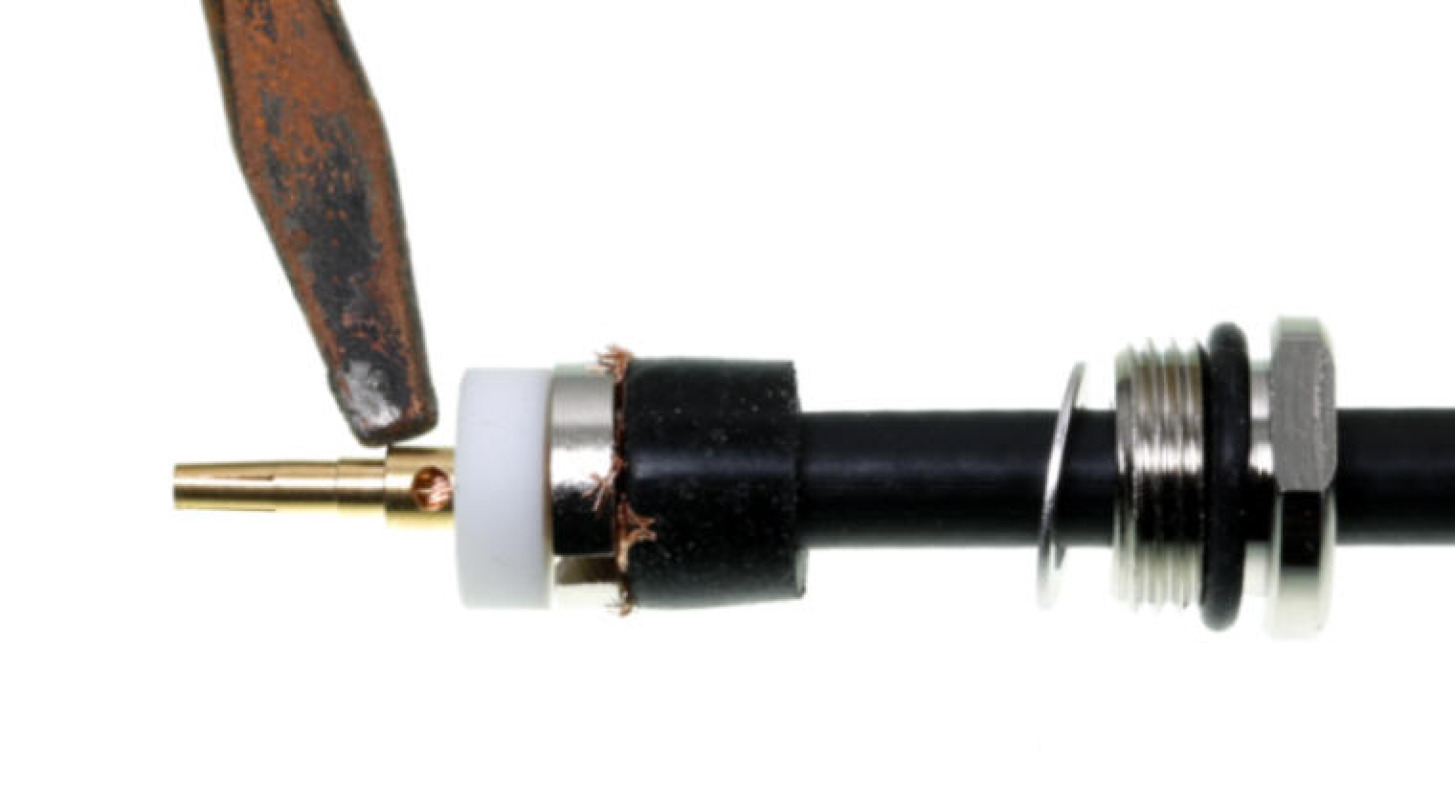

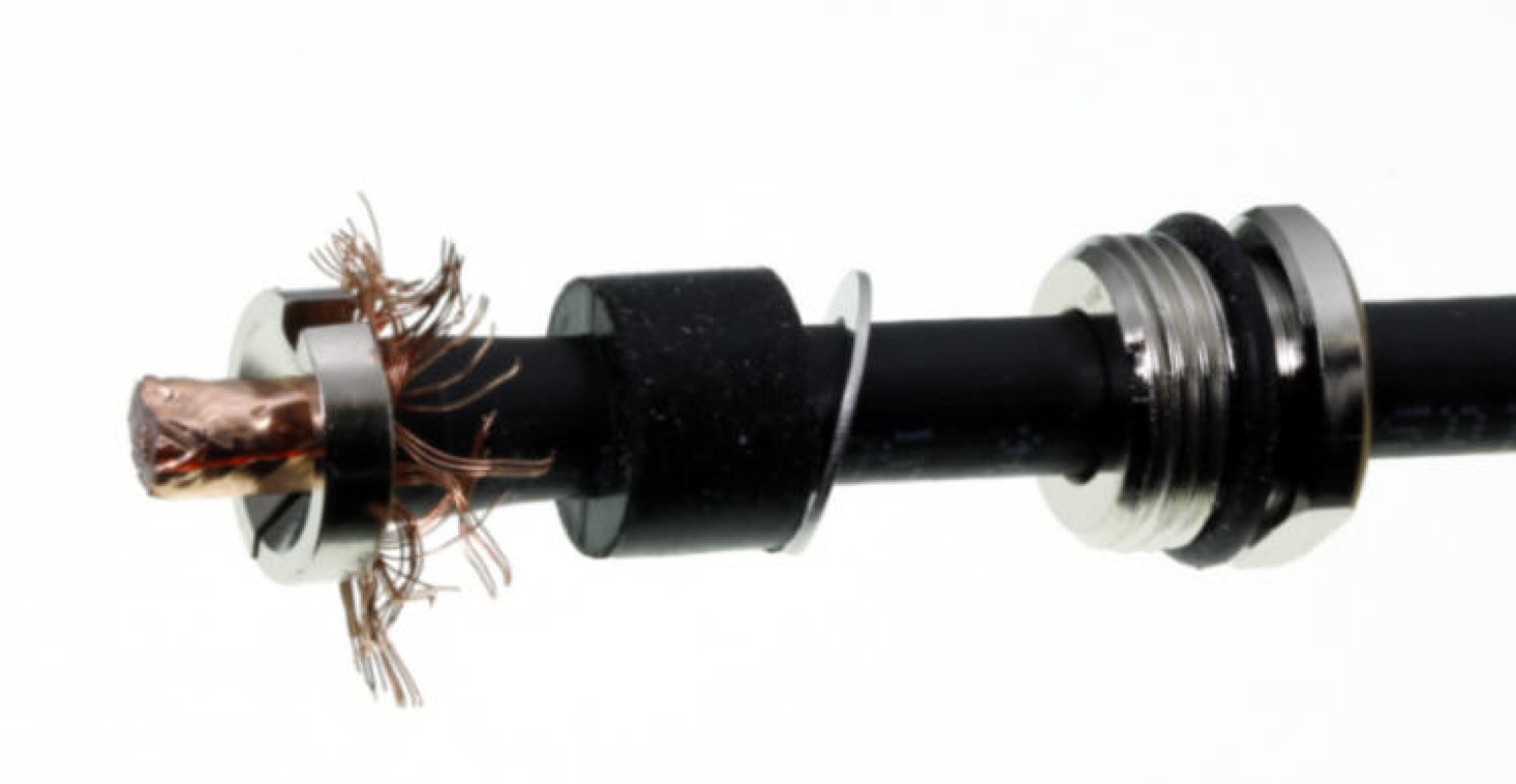

Montageschritte

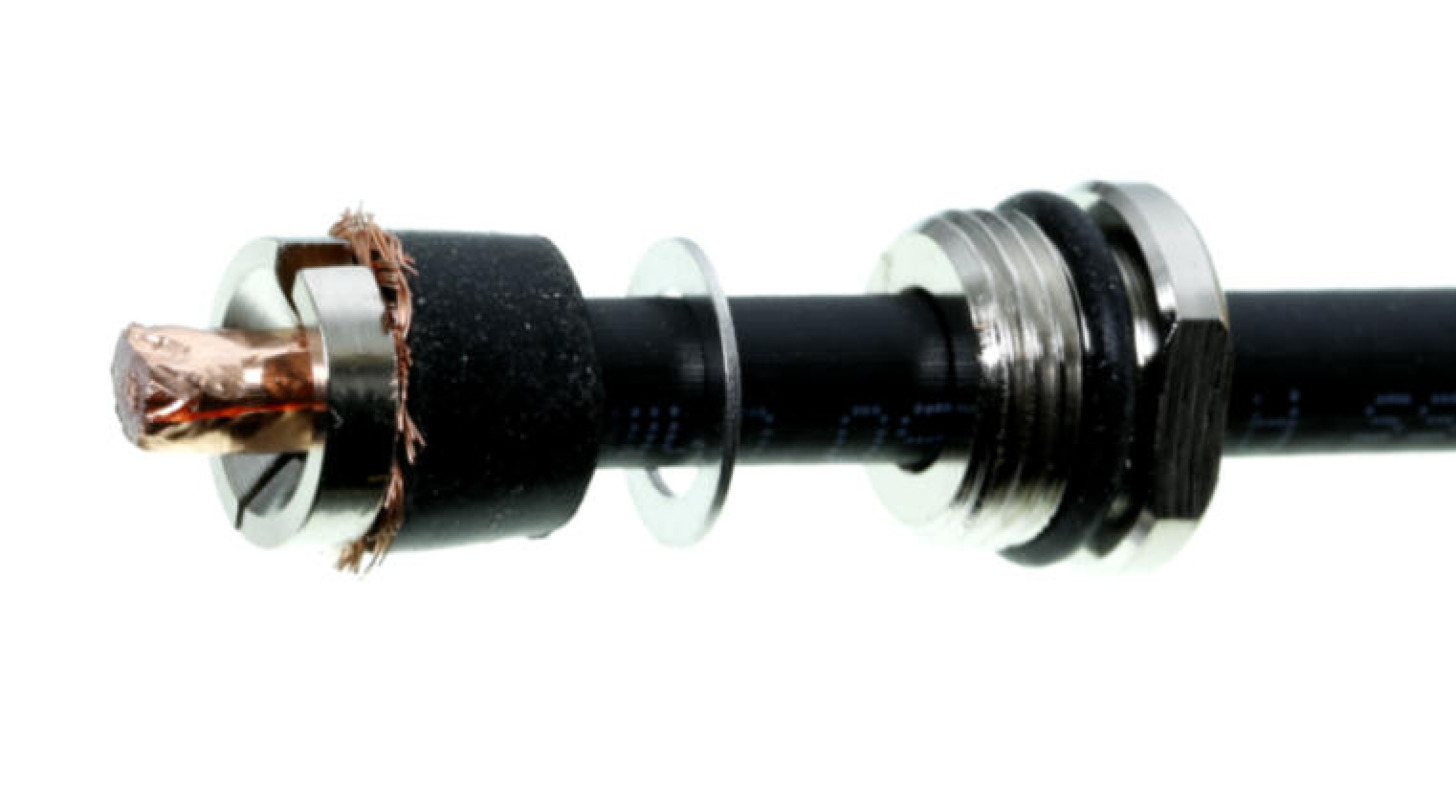

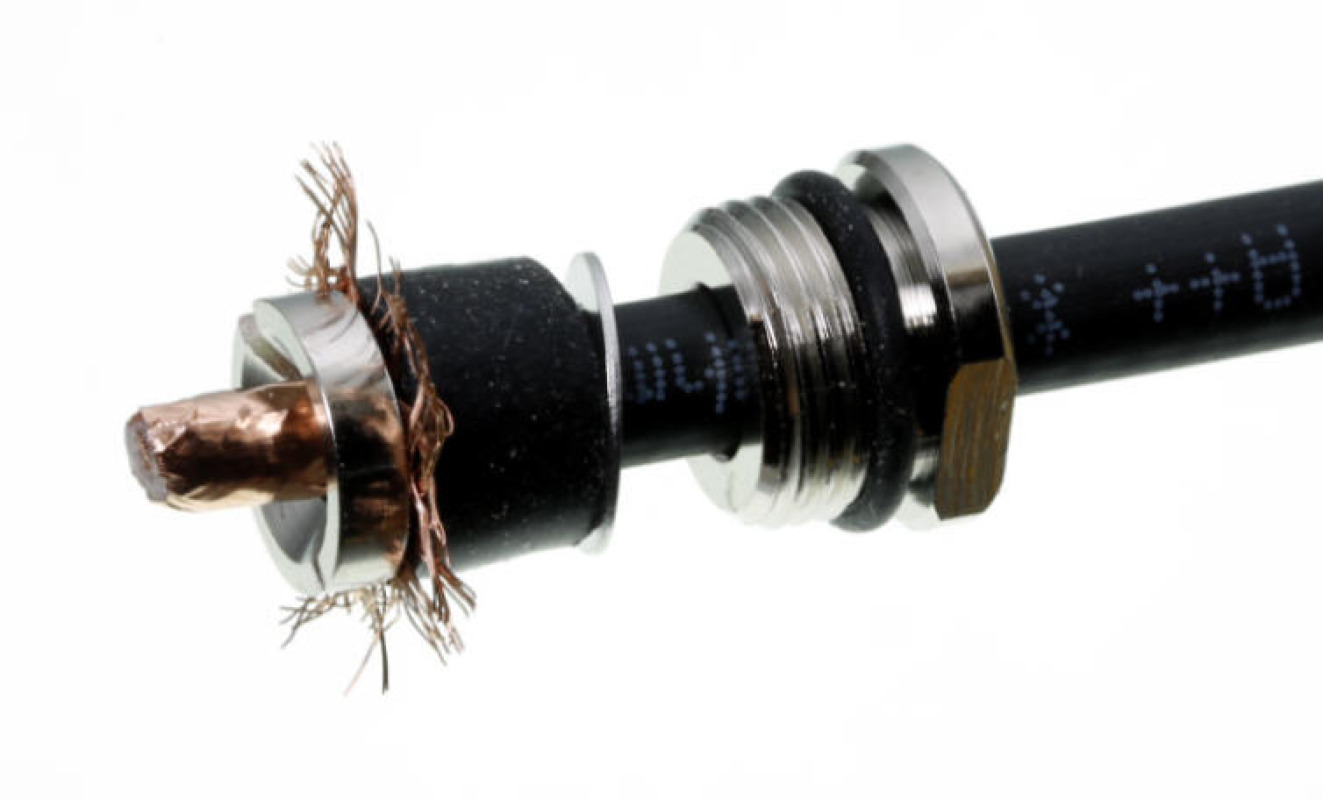

Hinweis bei Kabeln mit PE-Außenmantel:
Da PE im Vergleich zu anderen Mantelmaterialien relativ hart und steif ist, kann das Einsetzen der Massehülse etwas mehr Kraft erfordern. Erwärmen Sie den PE-Außenmantel vorher vorsichtig und gleichmäßig, damit er etwas weicher wird und sich die Massehülse leichter einsetzen lässt. Achten Sie darauf, das Kabel nur leicht zu erwärmen und den Außenmantel nicht zu überhitzen oder zu beschädigen.

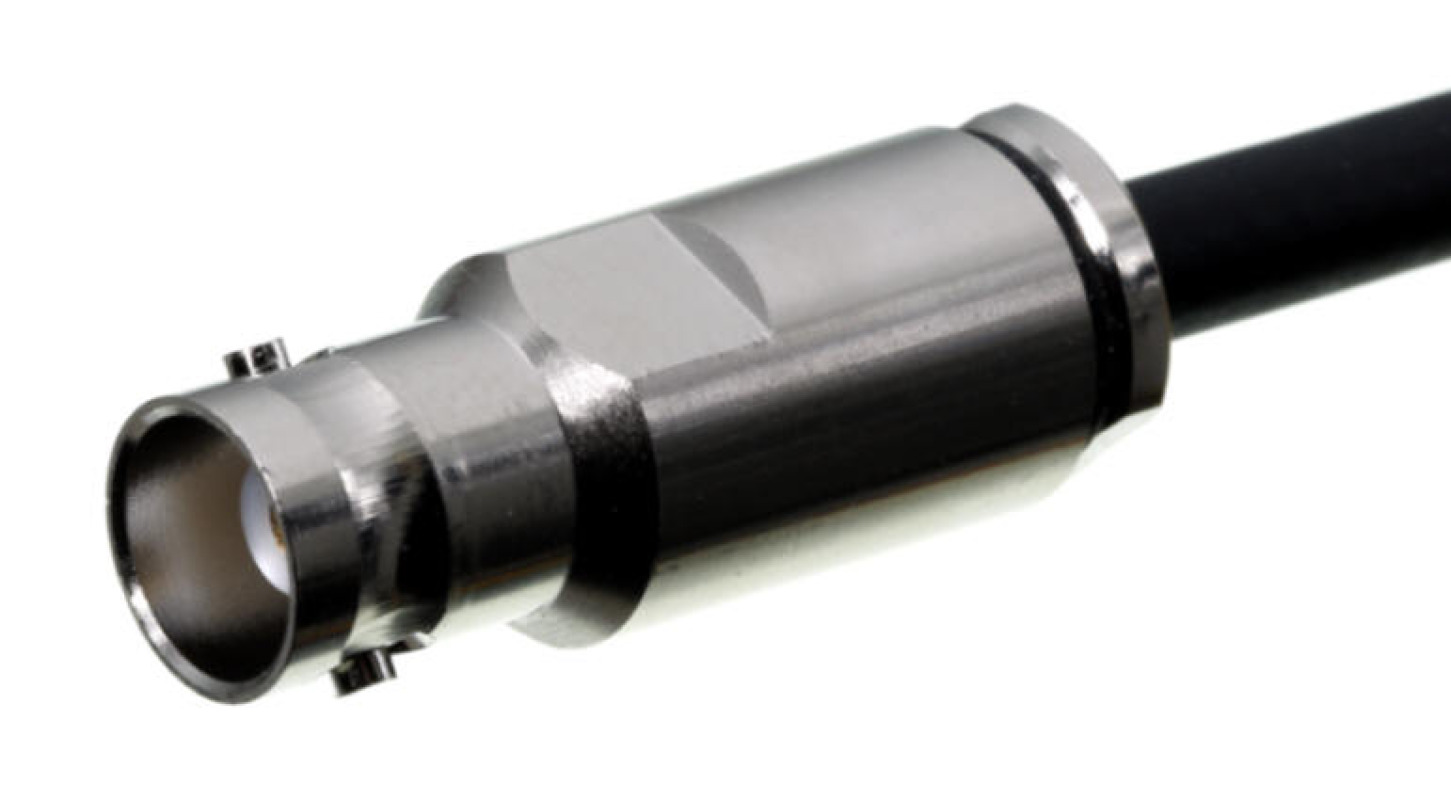

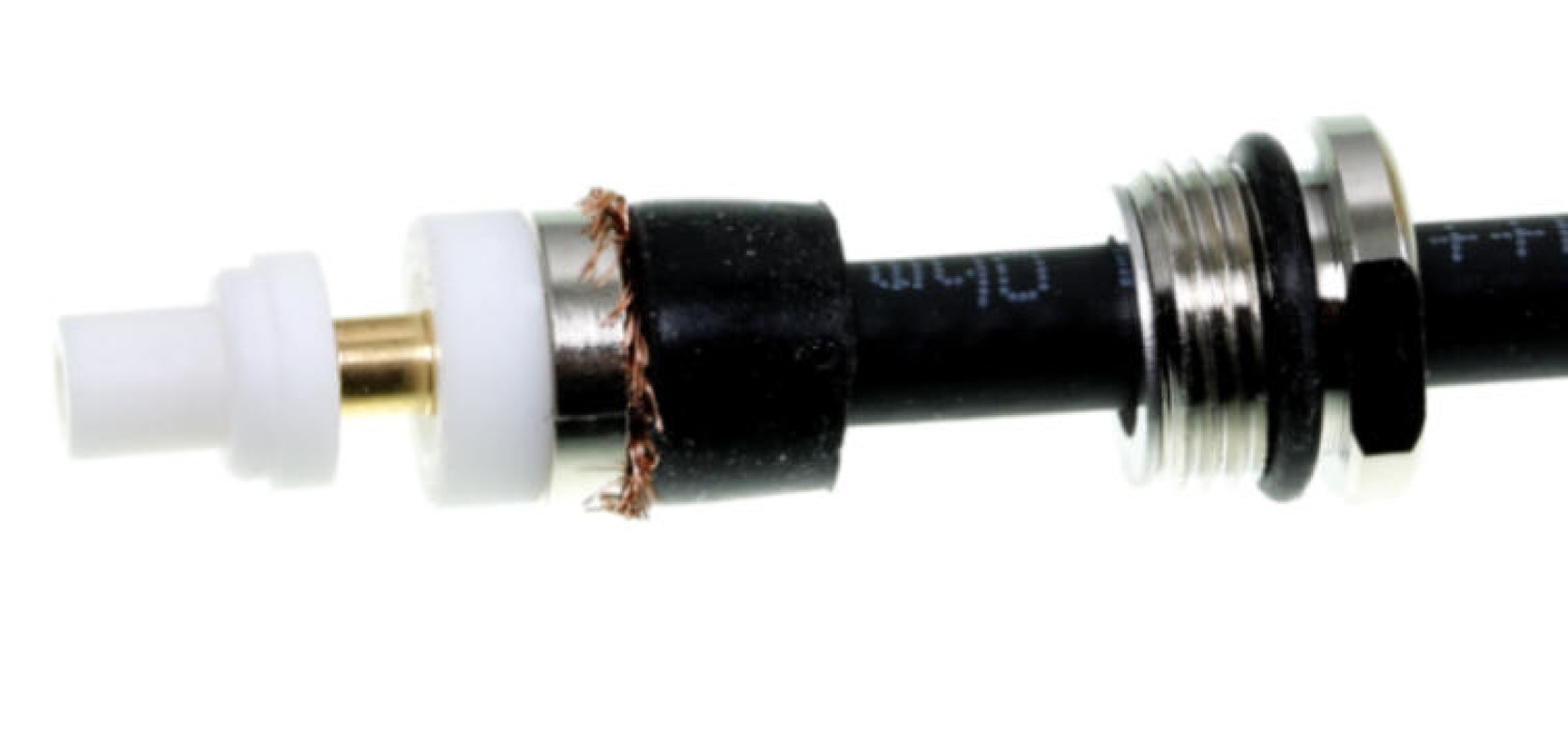

Schieben Sie das vorbereitete Kabel mit etwas mehr Druck vollständig in den Steckerkörper ein. Achten Sie darauf, dass der innere Steckereinsatz korrekt sitzt und das Kabel bis zum spürbaren Anschlag eingeschoben ist.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
Die Firma Kusch übernimmt keine Verantwortung für entstandene Personen- oder Materialschäden. Die hier aufgezeigten Schritte dienen lediglich als Orientierungshilfe und garantieren keine fachgerechte Montage!
