UG 536 TA

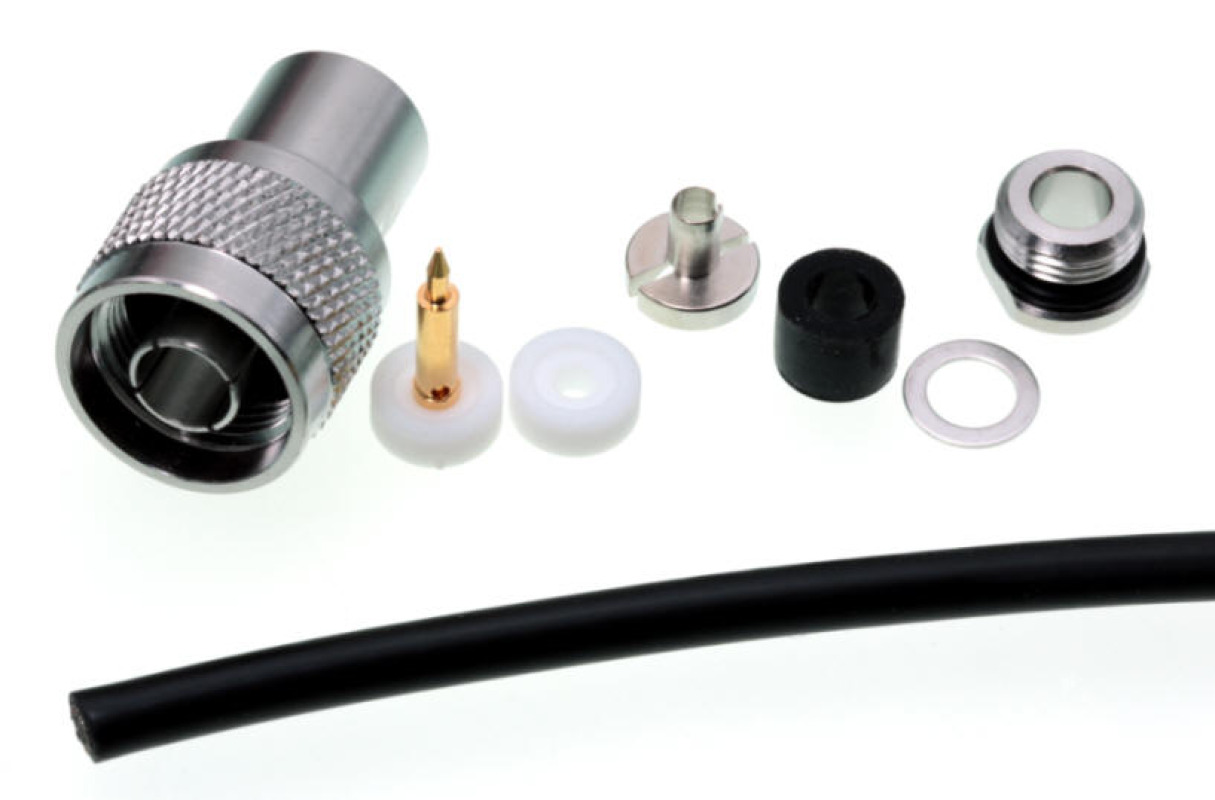

Stückliste:

• Gehäuse mit TresAlloy-Oberfläche
• 2 identische PTFE-Scheiben
• Mittelkontakte mit
• doppelt geschlitzte Massehülse
• Gummidichtung
• Andruckring
• Verschlussschraube mit Silikon-Dichtungsring

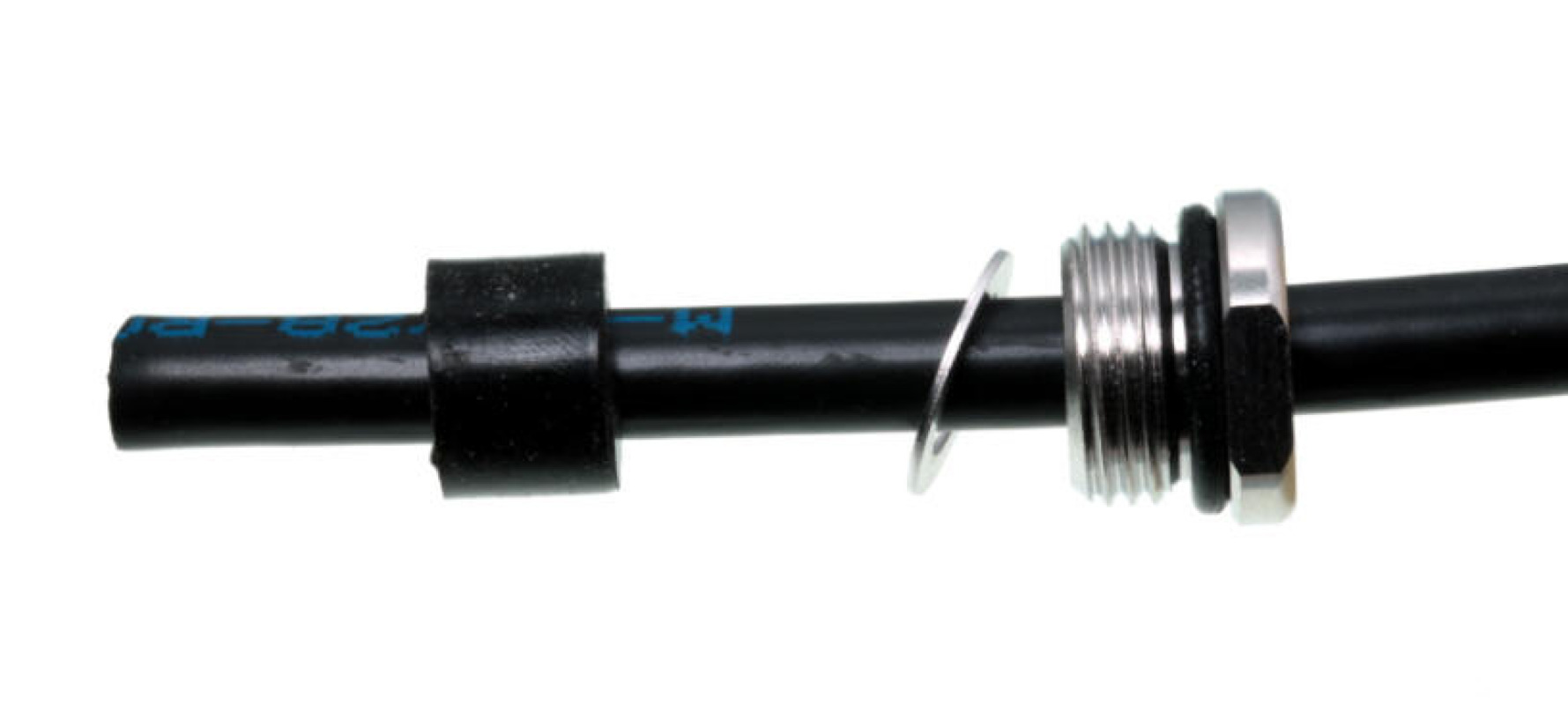

Zuerst Verschlussschraube, Andruckring und Gummidichtung in der richtigen Reihenfolge auf das Kabel schieben.

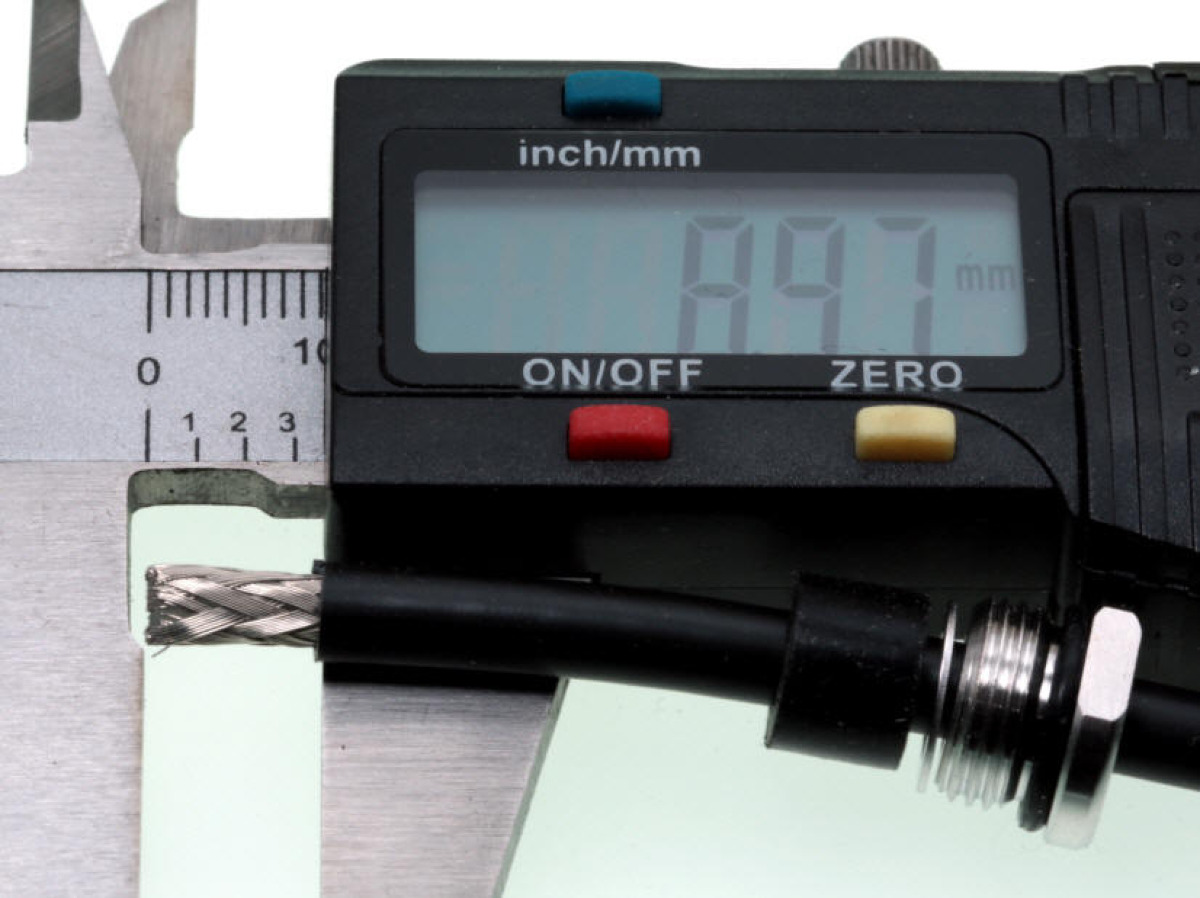

Den Außenmantel vorsichtig abisolieren, ca. 8mm lang. Das Schirmgeflecht und die darunterliegende Folie dürfen dabei nicht beschädigt werden.

Das Schirmgeflecht gleichmäßig nach hinten umlegen. Die Folie bleibt auf dem Dielektrikum liegen und sorgt weiterhin für sauberen Kontakt.

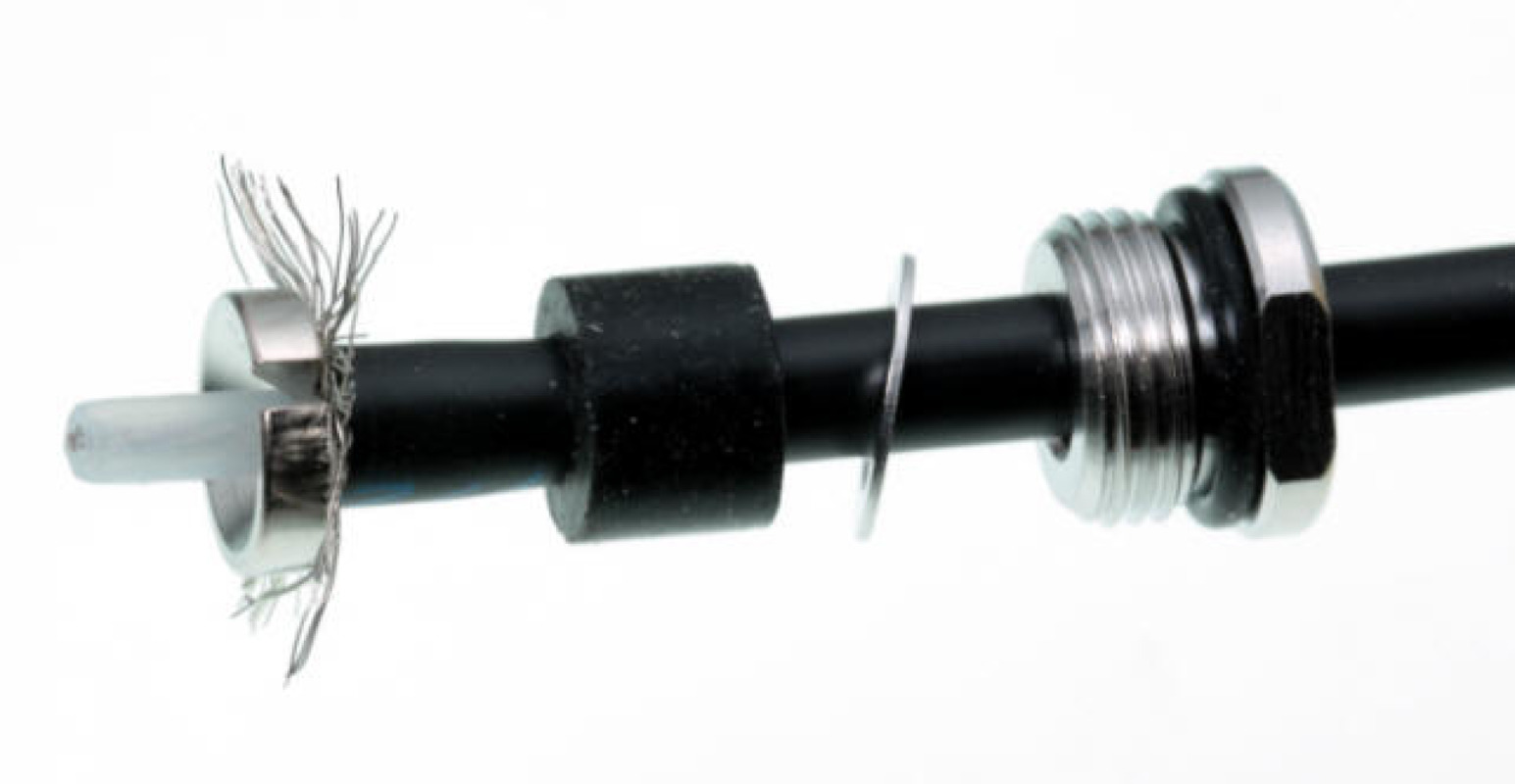

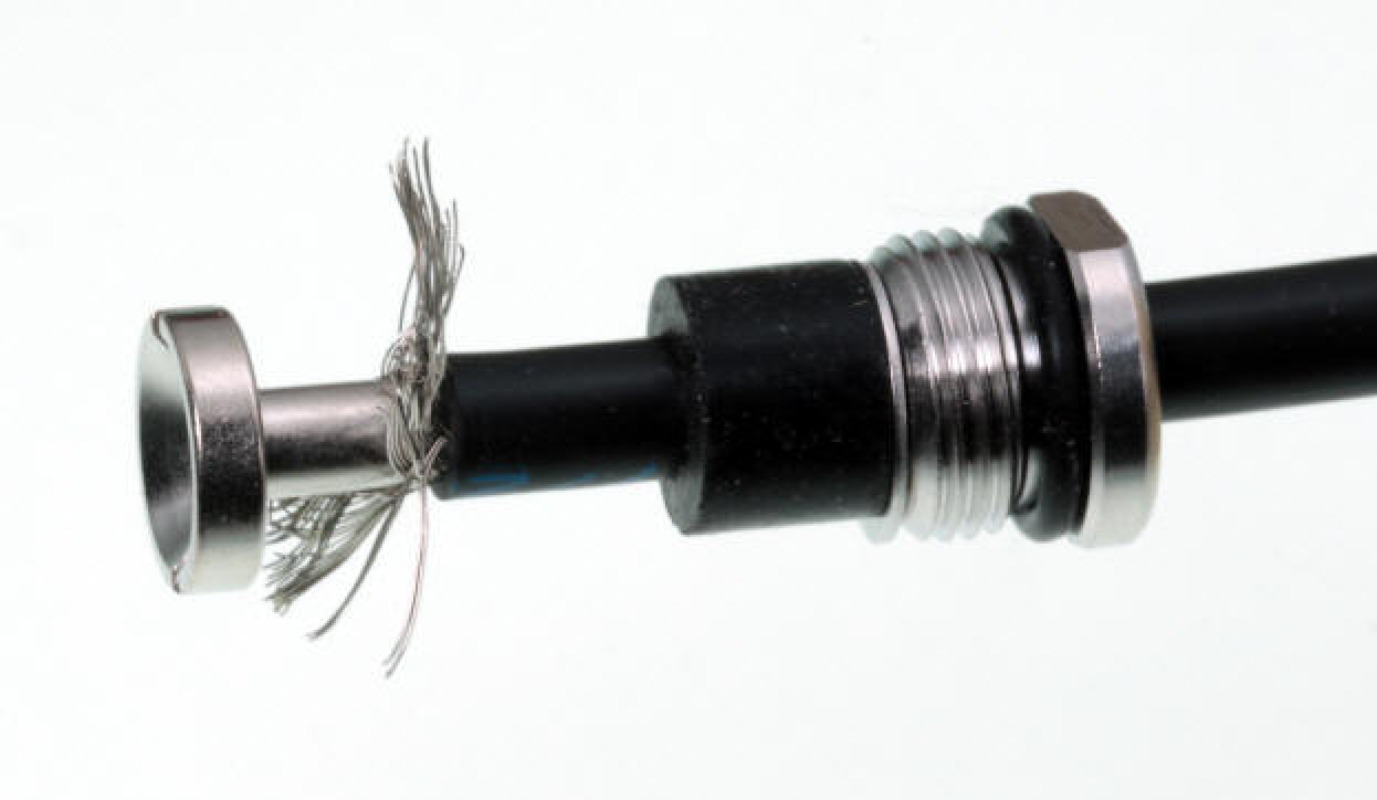

Die Massehülse zwischen Schirmgeflecht und Folie einschieben. Zu langes Geflecht anhand der Massehülse passend kürzen. Dabei auf einen gleichmäßigen Sitz und guten Kontakt achten.

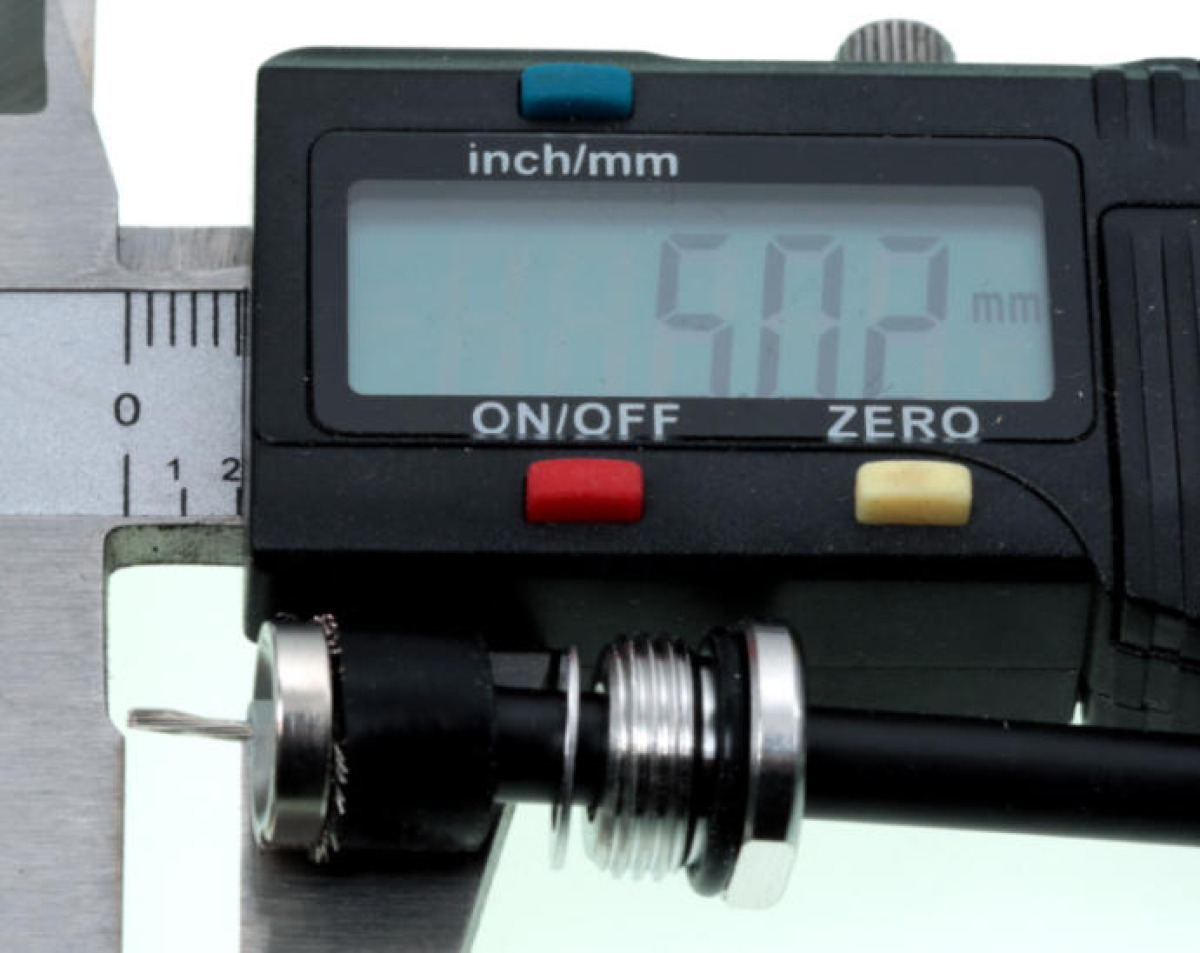

Das Dielektrikum bündig zur Massehülse kürzen. Der Innenleiter muss sauber und gerade freiliegen.

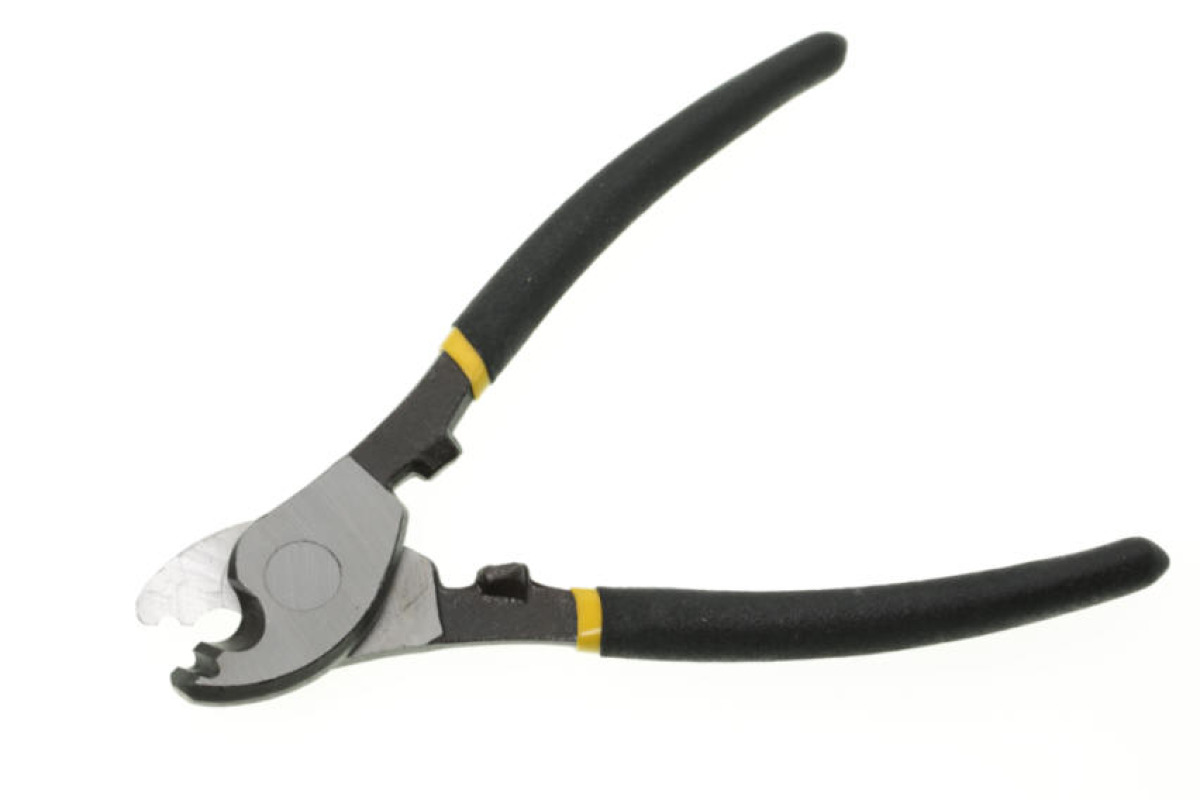

Unsere KKS 16 schneidet den flexiblen Innenleiter so, dass die Struktur des Innenleiters nicht zerstört wird. Der vergoldete Mittelstift lässt sich problemlos aufstecken.

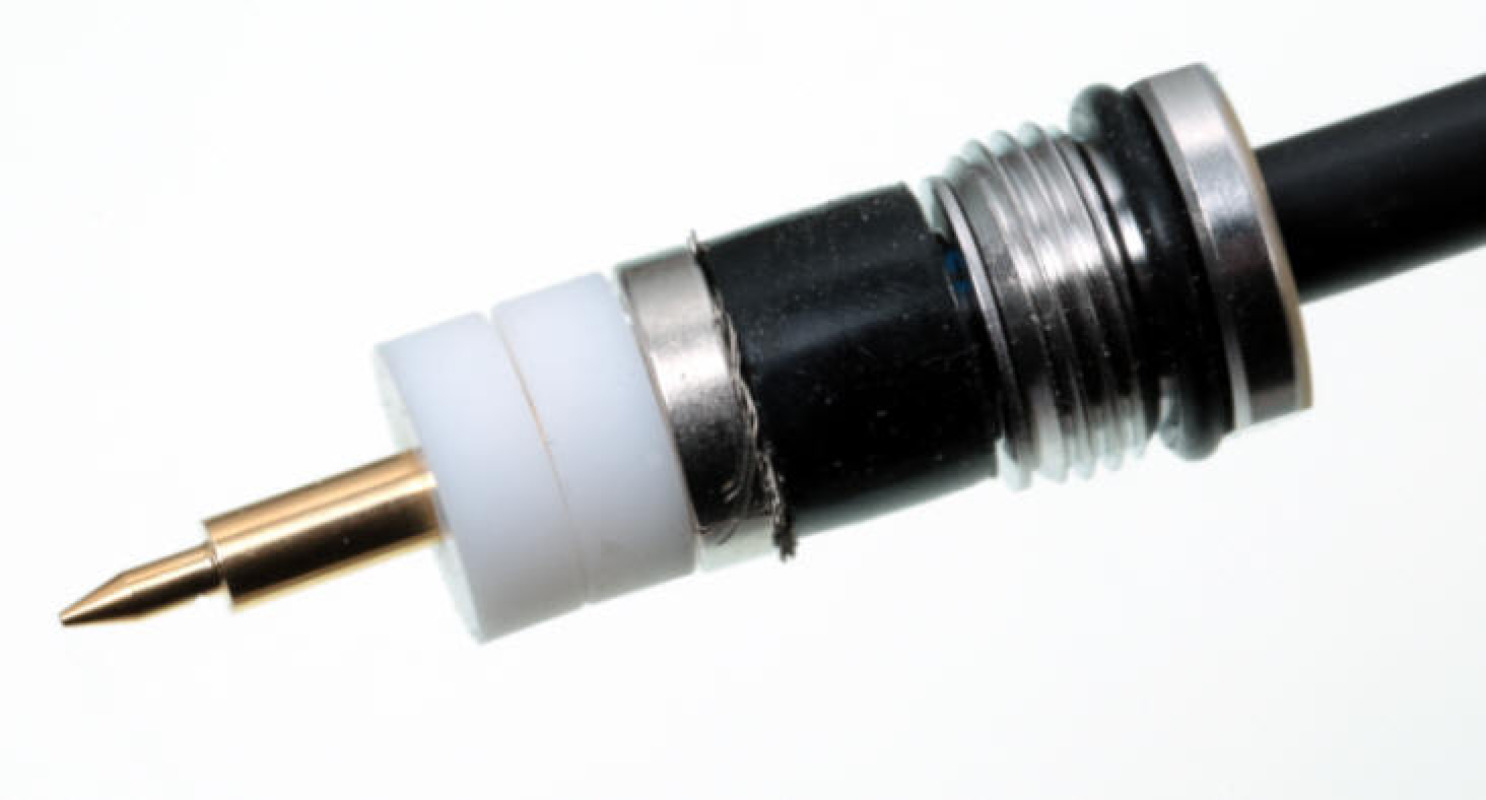

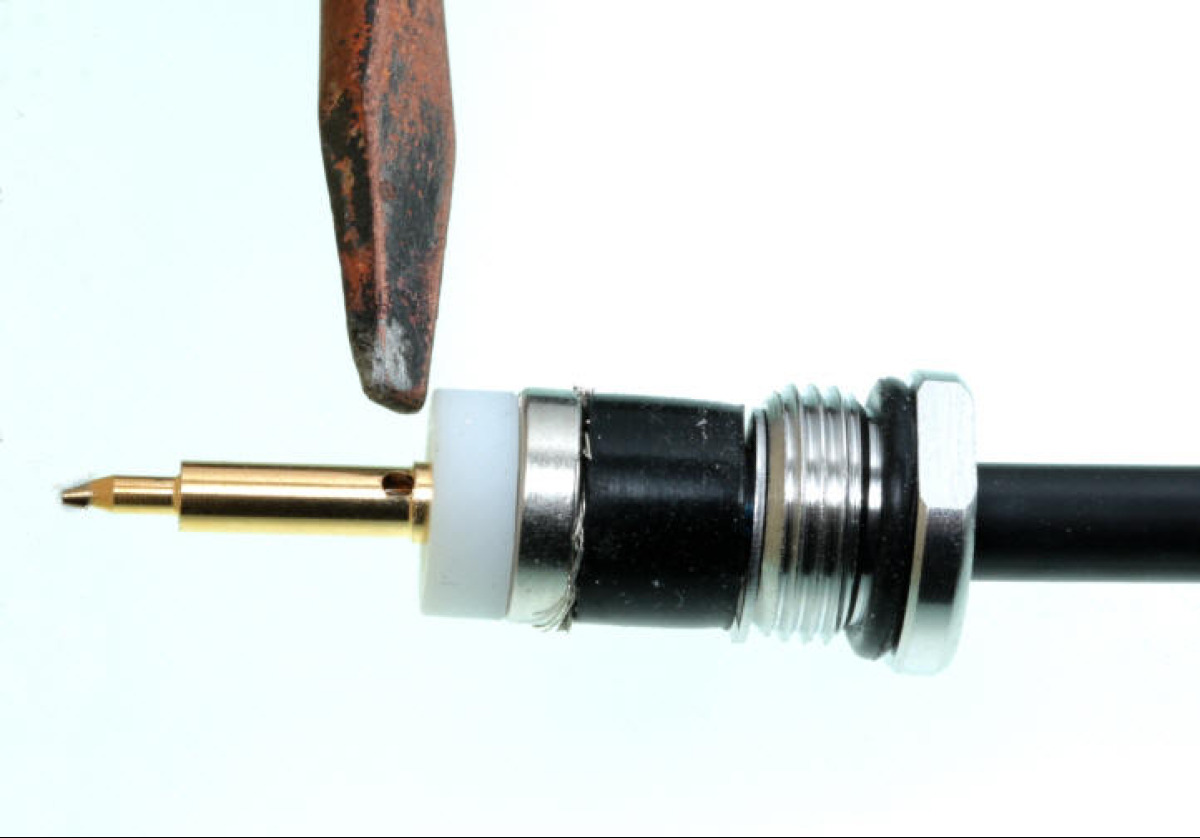

Die hintere PTFE-Scheibe aufsetzen, den Mittelkontakt auf den Innenleiter schieben und fachgerecht verlöten. Danach die zweite PTFE-Scheibe aufschieben.

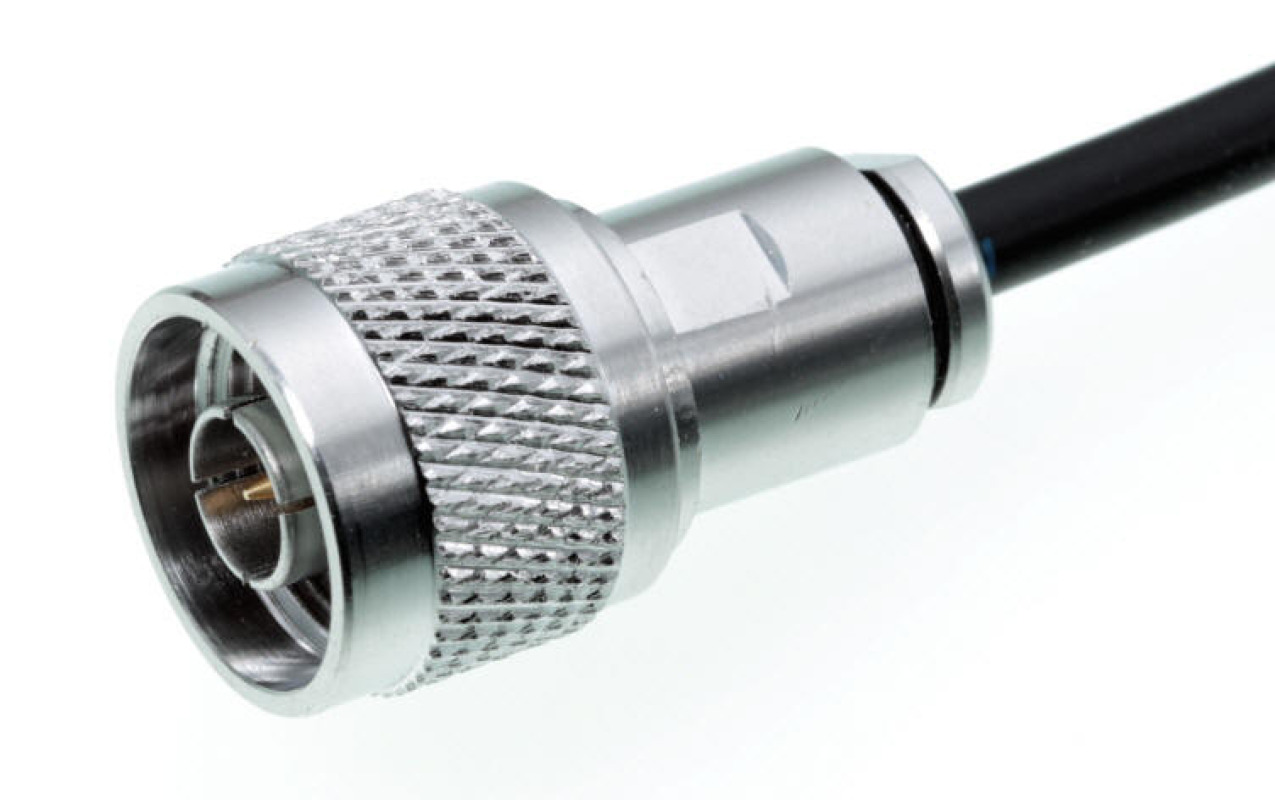

Die vorbereitete Baugruppe vorsichtig in das Gehäuse einschieben und die Verschlussschraube anziehen. Nicht überdrehen – der O-Ring sollte sichtbar bleiben.

Nach der Montage unbedingt eine Kurzschlussprüfung durchführen.
