SeaTex 10

SeaTex 10, ein neues verlustarmes halogenfreies 50 Ohm Koaxialkabel für den maritimen Bereich
aus dem Haus SSB-Electronic GmbH
MADE IN GERMANY

Datenblatt SeaTex 10

SeaTex 10 - SHF 2 Koaxialkabel

Das neue SeaTex 10 Koaxialkabel aus dem Hause SSB-Electronic GmbH ist speziell für den maritimen Bereich entwickelt. Es erfüllt die SHF2 Norm und ist von der DNV GL weltweit zugelassen, für Anwendungen im Schiffbau und salzwasserkorrosiver Umgebung. Es handelt sich um ein sehr flexibles, 10,2 mm Koaxialkabel, baugleich zum bekannten Ecoflex 10, mit einer Dämpfung von 14,2dB/100m@1GHz. Das Produkt ist bis zu 8 GHz spezifiziert und ist in einem Temperaturbereich von -55 bis 85°C verwendbar.

Selbstverständlich ist auch dieses Produkt "Made in Germany"

Unser besonderer Service: wir schneiden jede Länge bis 1010 m nach Ihren Wünschen ohne Aufpreis

SeaTex 10 erfüllt folgende Normen:

Conductor/Screen material acc. to DIN EN 13602 Cu-ETP-R...
Screen material acc. to DIN EN 13602 Cu-ETP-A...
Insulating material acc. to DIN EN 50290-2-23 (VDE 0819), table L/MD (HD 624.3) (2Y)
Jacket material acc. to IEC 60092-360 (IEC 60092-359) SHF2
Flame retardant acc. to IEC 60332-3-22 (Cat. A)
RoHS compliant (Directive 2011/65/EC)
Low Smoke, Fire retardant, Zero Halogen
Corrosivity of fumes acc. to IEC 60754-2
Smoke-density acc. to IEC 61034
UV-resistant

Für SEATEX 10 gibt es hochwertige Koaxverbinder in den Normen
BNC, N, SMA, TNC, 7/16 und UHF.

verfügbare Steckverbinder für Seatex 10

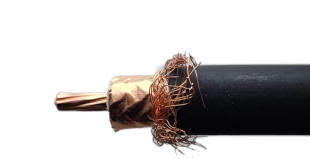

Datenblatt
Impedanz	50 ± 2 Ohm
Innenleiter Inner conductor	CU 7 x 1 mm = 2,85 mm (10 AWG) stranded copper wire 7 x 1,0 (0,112 inch)
Dielektrikum Insulation	7,20 mm foamed Polyethylene (PE) with skin
Außenleiter 1 copper foil overlapped, applied longitudinally	Kupferfolie, PE beschichtete Bedeckung 100%
Außenleiter 2 Shield braiding of bare copper wires	Kupfergeflecht, Bedeckung 75% coverage about 75%
Außenhaut jacket	special thermoplastic copolymer (FRNC) BK 10,2 ± 0,2mm
Gewicht weight	13,5 kg / 100 m
Verkürzungsfaktor velocity factor	0,85
Kapazität capacity	78 pF / m
Schirmung @ 1 GHz screening attenuation @ 1 GHz (DIN EN 50289-1-6 / triaxial method	≥ 90 dB
Spannungstest test voltage	rms 50 Hz 1 minute 1000 Volt

mechanische und thermische Eigenschaften mechanical and thermal characteristics
	conductor/screen material in accordance to DIN EN 13602 Cu-ETP-R
	sscreen material acc. to DIN EN 13602 Cu-ETP-R
	Insulating material acc. to DIN EN 50290-2-23 (VDE 0819), table L/MD (HD 624.3) (2 Y)
	jacket material acc, to IEC 60092-360 (IEC 60092-359) SHF 2
	flame retardat acc. to IEC 60332-3-22 (Cat.A)
weitere Eigenschaften other characteristics	RoHS compliant (Dir. 2011/65/EC) low smoke, fire retardant, zero halogen corrosivity of fumes acc. to IEC 60754-2 smoke density acc. to IEC 61034 UV-resistent
Biegeradius min bending radius repeated	95 mm
Verlegeradius min bending radius single	48 mm
Temperaturbereich Transport und Festinstallation transport and fixed installation	-55°C bis 85°C -55°C up to 85°C
	Quelle: SSB-electronic

Leistungsübertragung in dB je 100 m (@ 40°C)
10 MHz	3960 Watt
100 MHz	1210 Watt
500 MHz	510 Watt
1000 MHz	350 Watt
2000 MHz	230 Watt
2400 MHz	210 Watt
3000 MHz	190 Watt
4000 MHz	150 Watt
5000 MHz	130 Watt
6000 MHz	120 Watt
8000 MHz	100 Watt

Dämpfung in dB je 100 m
10 MHz	1,2 dB
100 MHz	4,0 dB
500 MHz	9,6 dB
1000 MHz	14,2 dB
2000 MHz	21,2 dB
2400 MHz	23,6 dB
3000 MHz	26,7 dB
4000 MHz	31,1 dB
5000 MHz	35,2 dB
6000 MHz	39,0 dB
8000 MHz	46,4 dB
Quelle: SSB-Electronic GmbH
