SMA 10
Stecker-Norm: SMA-Stecker
Geeignete Kabel:
H 2000 FLEX , H 2010 FRNC/Calorix 10 , H 2010 / Ultraflex 10 , ECOFLEX 10 , RG 213 U , RG 214 U
STG
S = versilbertes Steckergehäuse
T = PTFE-Dielektrikum
G = vergoldeter Mittelkontakt
TA = Tres Alloy CuSnZn3 (weiße Bronze) + PTFE-Dielektrikum

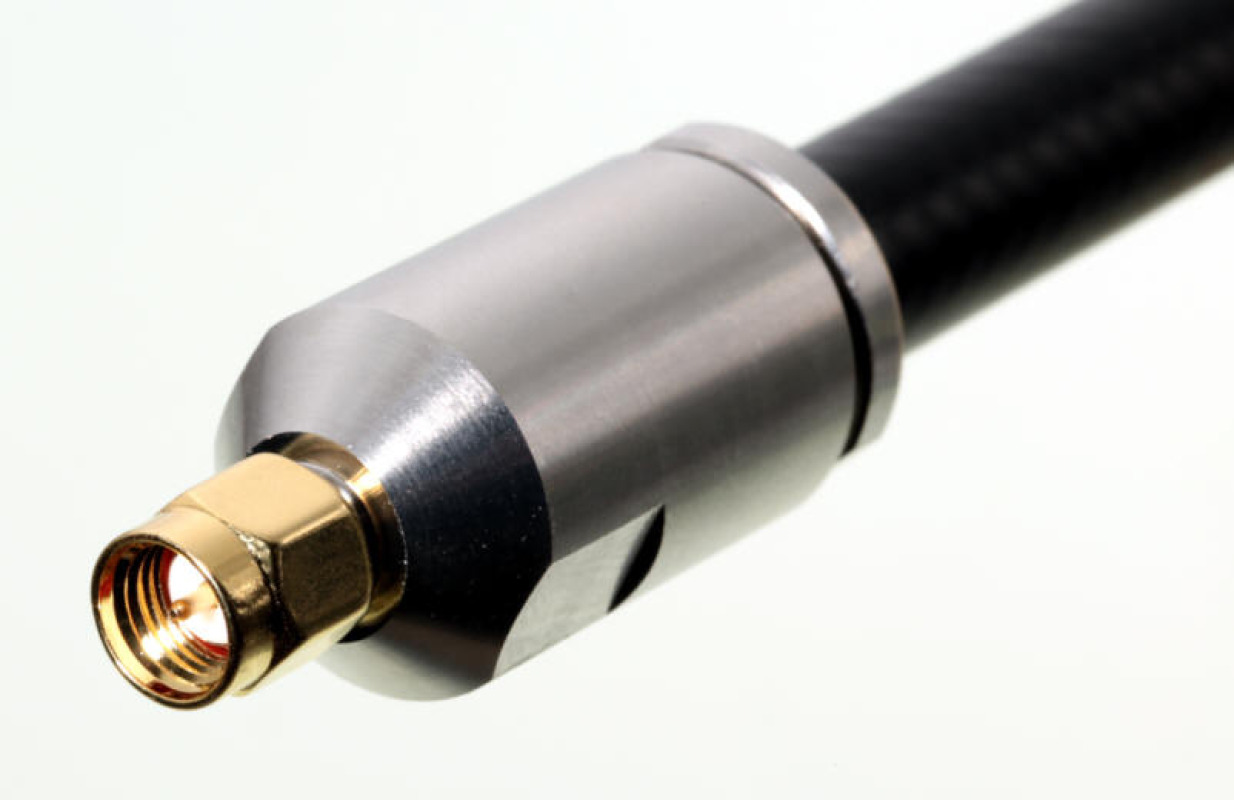

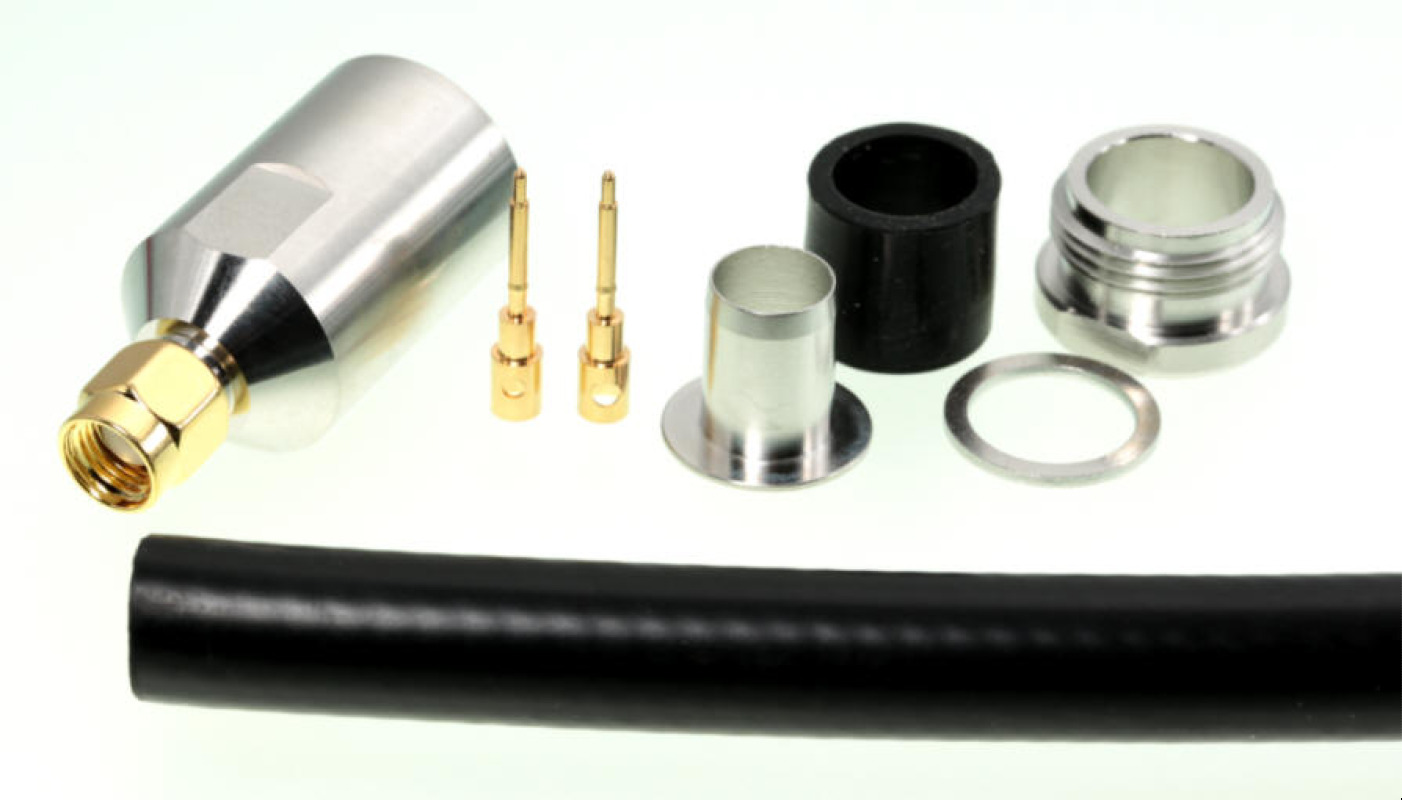

Montageanleitung assembly instruction für den SMA-Stecker (SMA-male) SMA-10 TA

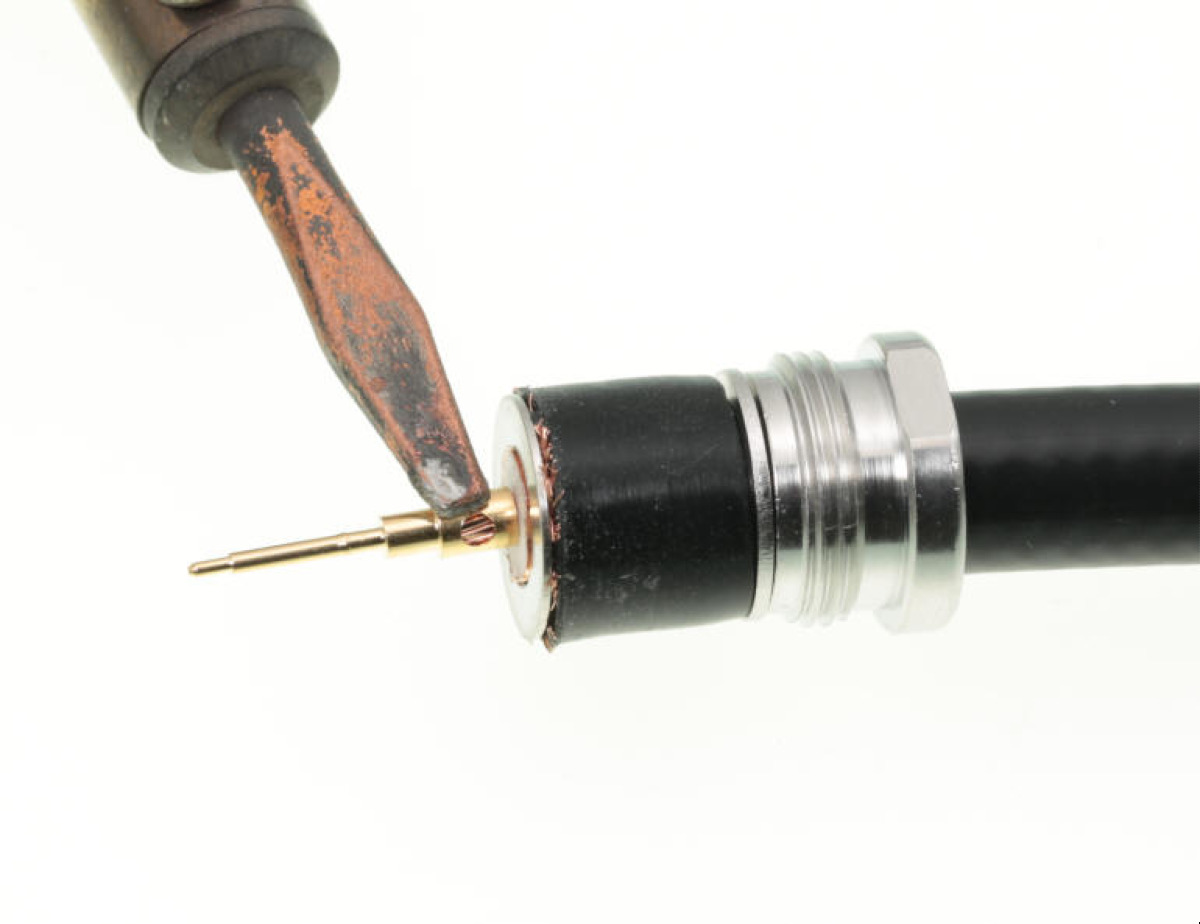

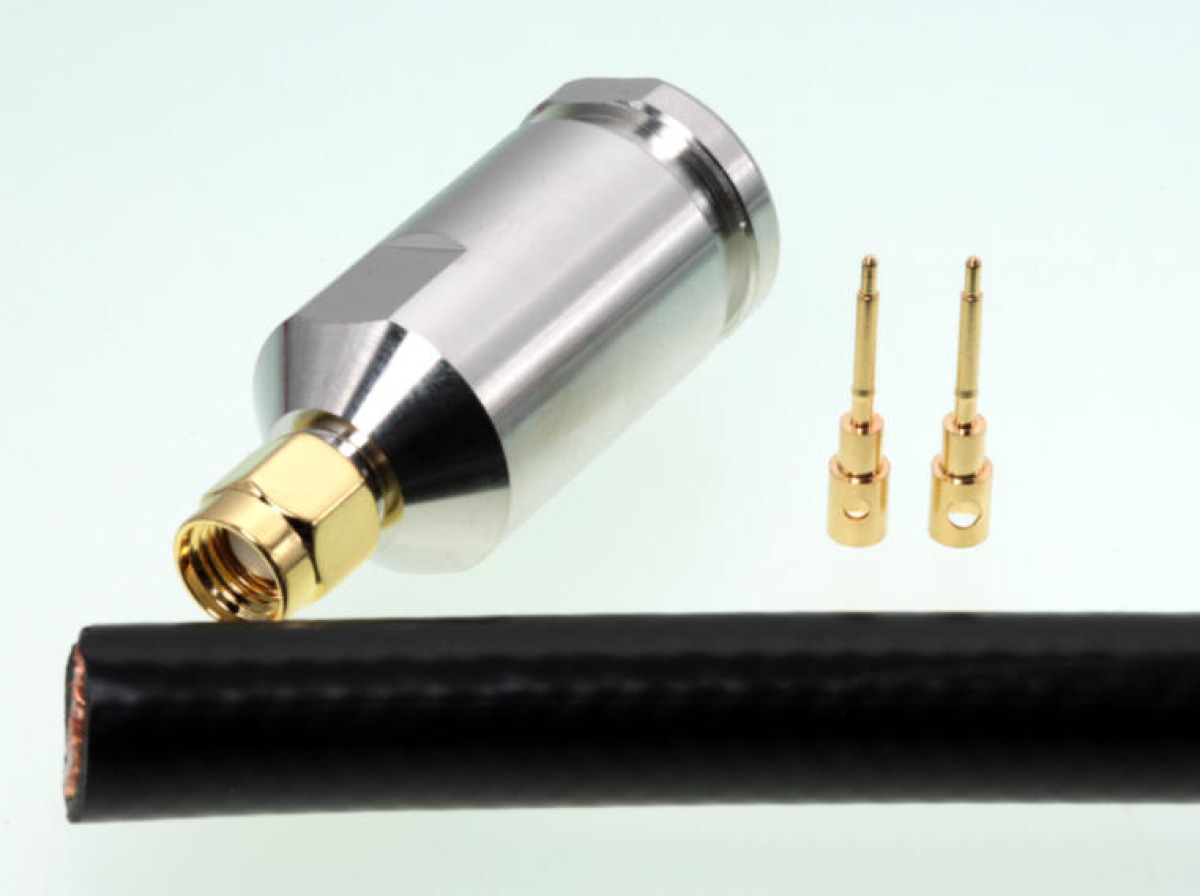

SMA 10TA ist mit 2 Mittelkontakten versehen:
- Kontakt kleines Lötloch für:
- ABOARD
- AIRBORNE 10
- Aircom Premium
- H 1000
- H 2000 Flex
- LMR 400
- RG 213 U
- RG 214 U
- Kontakt großes Lötloch für:
- Calorix 10
- Ecoflex 10
- Ecoflex 10 plus
- H 2010
- H 2010 FRNC
- Heatex 10
- HyperFlex 10
- Neoflex 10
- Ultraflex 10

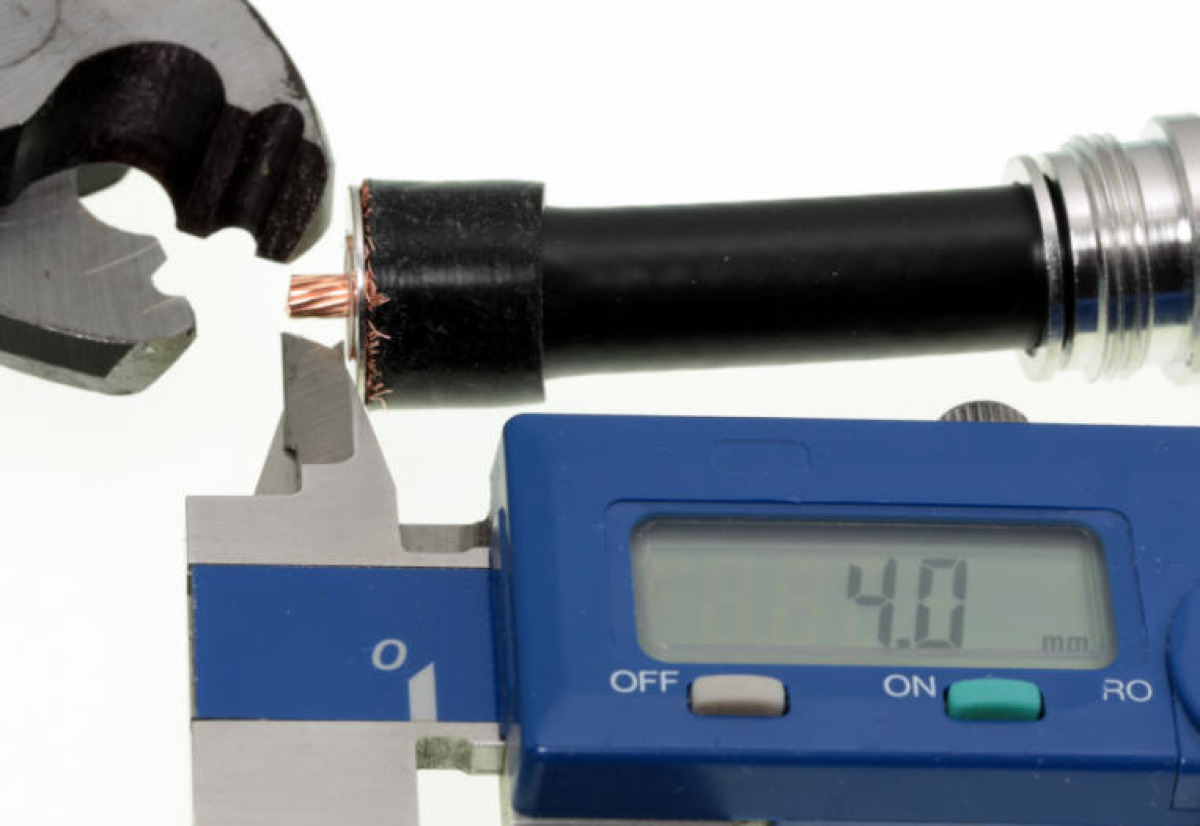

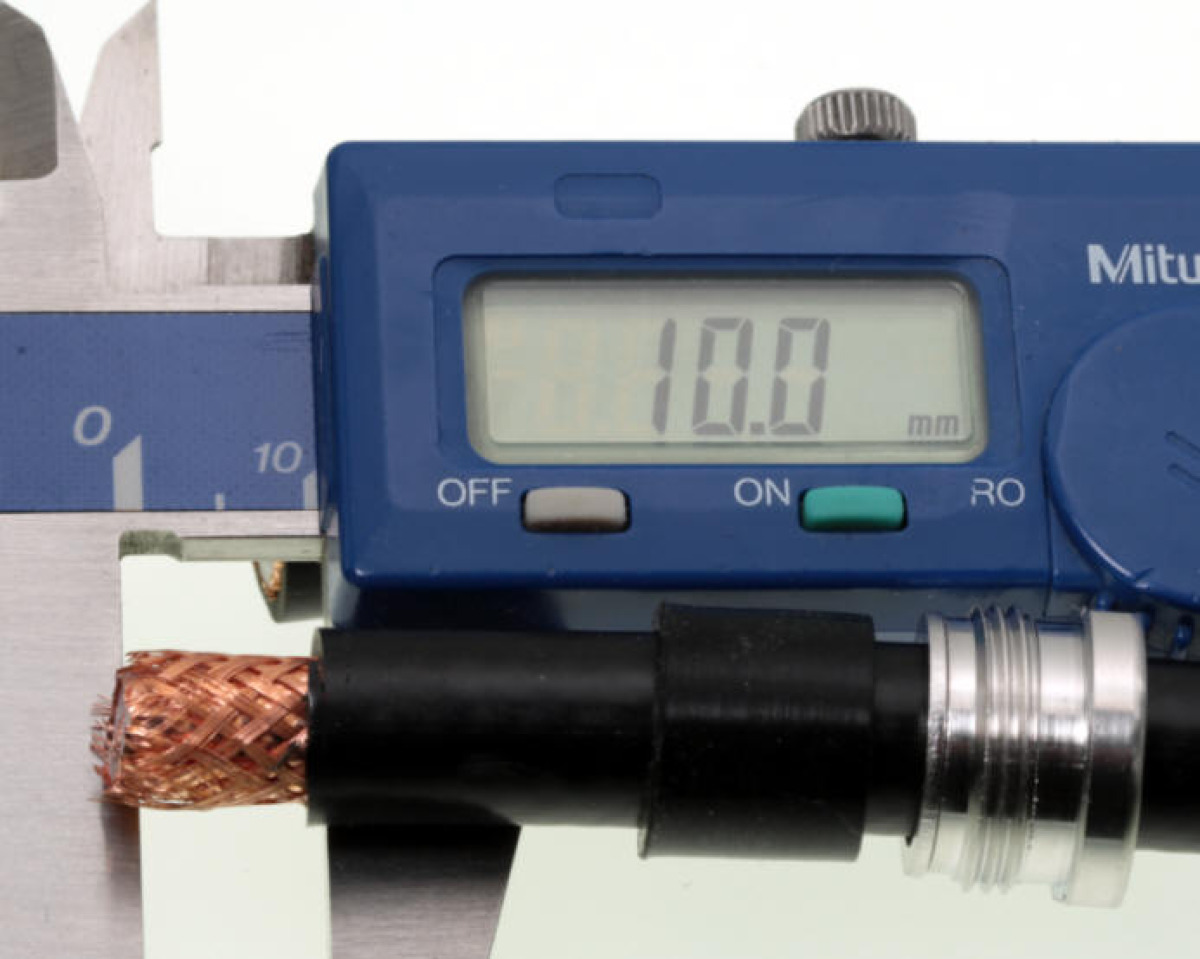

Montageschritte

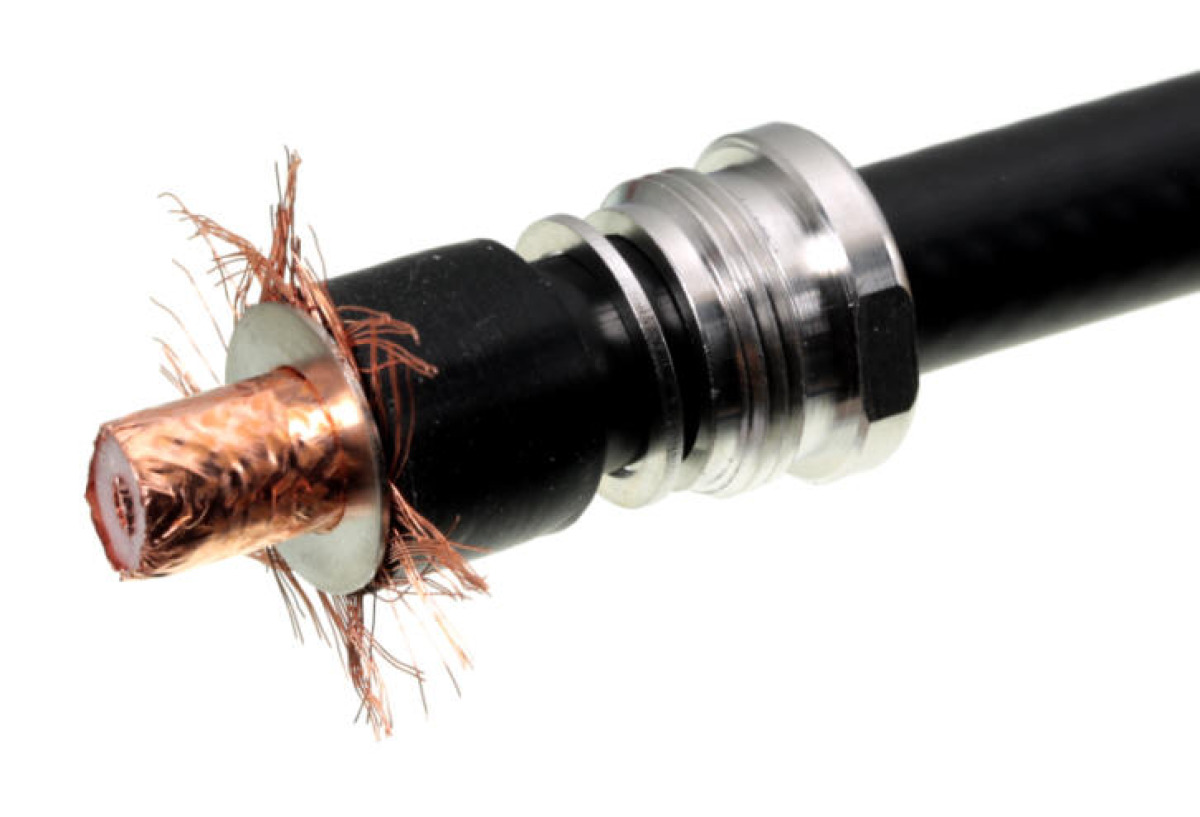

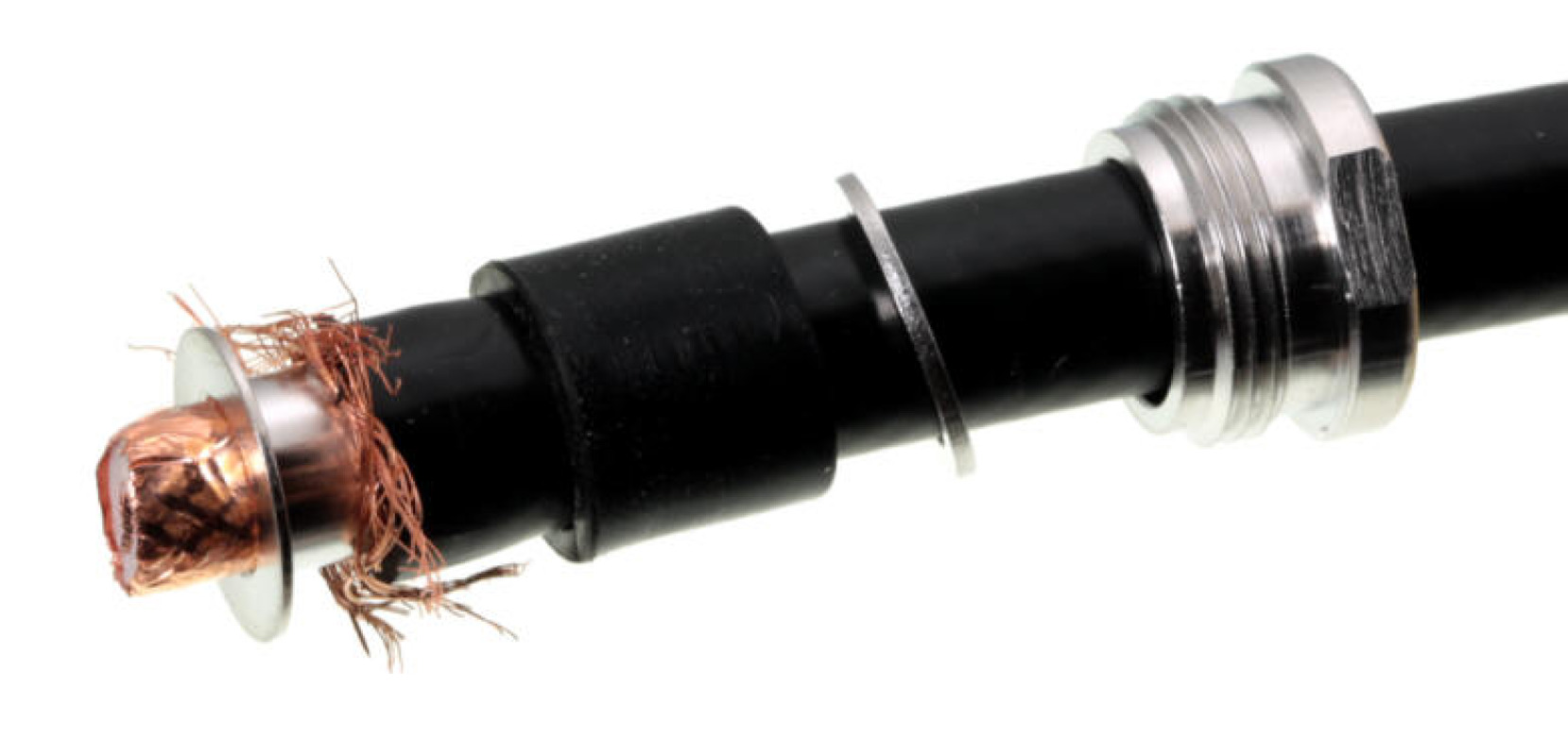

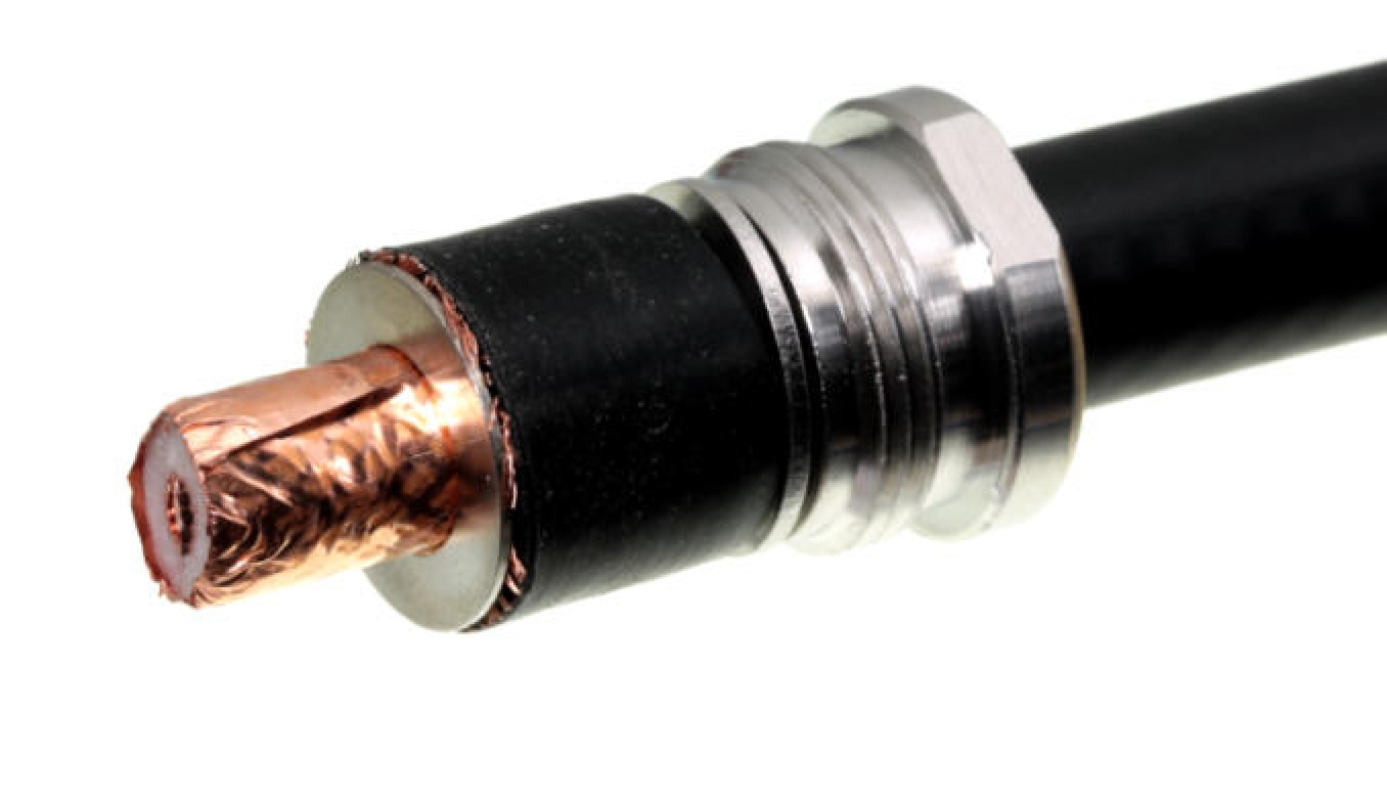

Die Masseverbindungshülse muss zwischen Folie und Geflecht.

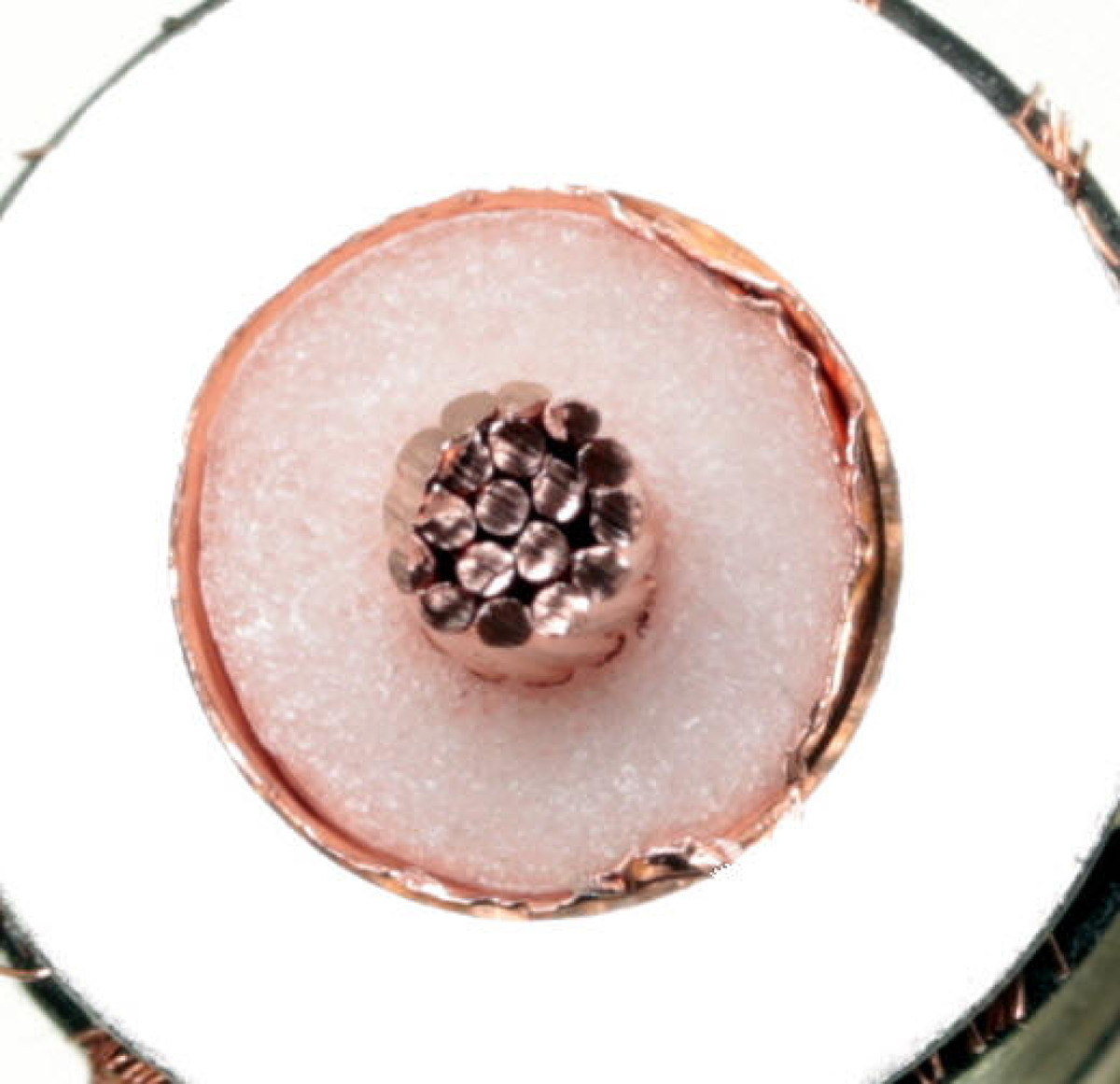

Mithilfe unserer Koaxkabelschere KKS 16 wird der Innenleiter immer so geschnitten, dass die Innenleiterstruktur erhalten bleibt und der Mittelkontakt problemlos aufgesteckt werden kann.
Vergessen Sie nicht, eine Kurzschlussüberprüfung durchzuführen!
